刻度朝内显示使用指南

QwtPlot::TickDirection 是 Qwt 提供的刻度方向控制功能，允许将坐标轴刻度线显示在绘图区域内部，而非默认的外部显示。这在需要紧凑布局或特殊视觉效果的场景中非常有用。

主要功能特性

特性

  • ✅ 刻度方向控制：支持刻度朝外（默认）和刻度朝内两种显示方式
  • ✅ 独立轴控制：每个坐标轴（XBottom、XTop、YLeft、YRight）可独立设置
  • ✅ 样式同步：朝内刻度与朝外刻度共享相同的样式设置（长度、颜色、线宽）
  • ✅ 动态切换：可随时切换刻度方向，无需重新设置刻度样式

基本概念

刻度方向说明

传统绘图中，坐标轴刻度线从轴线向外延伸（朝外显示）。刻度朝内功能则将刻度线从画布边缘向内延伸，实现不同的视觉效果。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
刻度朝外（默认）:
    ────┼────┼────┼────┼───→ 主干（轴线）
       │    │    │    │    刻度线（向外延伸）
      0    2    4    6    8  标签

刻度朝内:
    ────┼────┼────┼────┼───→ 主干（轴线）
       │    │    │    │    刻度线（向内延伸）
      0    2    4    6    8  标签（仍在外部）
    ┌──────────────────────┐
    │  ← 刻度线伸入画布    │  画布区域
    └──────────────────────┘

TickDirection 枚举

枚举值 说明
QwtPlot::TickOutside 刻度朝外（默认行为）
QwtPlot::TickInside 刻度朝内，从画布边缘向内延伸

使用方法

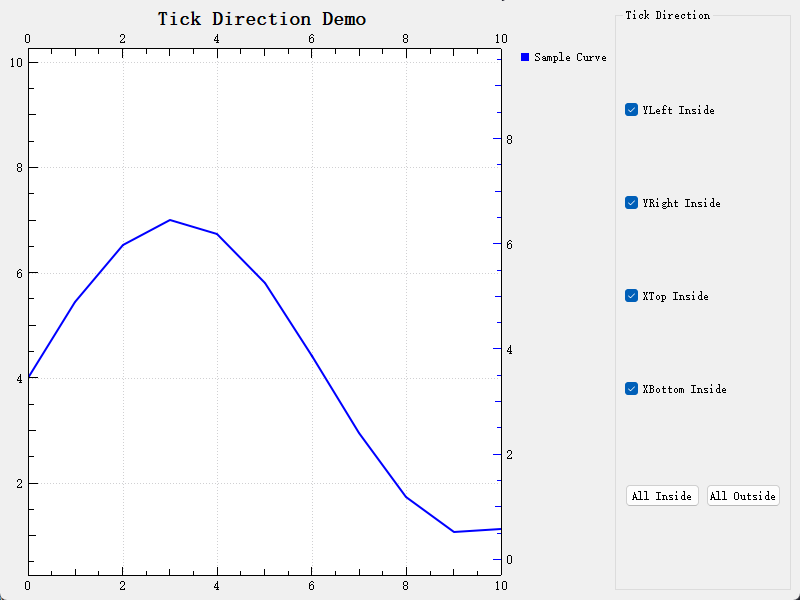

刻度朝内显示的例子位于:examples/2D/ticks_inside，例子截图如下：

ticks_inside

1. 基本使用

设置单个坐标轴的刻度方向：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
#include <QwtPlot>

QwtPlot* plot = new QwtPlot();

// 设置 YLeft 轴刻度朝内
plot->setAxisTickDirection(QwtAxis::YLeft, QwtPlot::TickInside);

// 设置 XBottom 轴刻度朝内
plot->setAxisTickDirection(QwtAxis::XBottom, QwtPlot::TickInside);

// 刷新显示
plot->replot();

// 效果：YLeft 和 XBottom 轴的刻度线从画布边缘向内显示，
//       主干和标签保持在画布外，与外部刻度样式一致

2. 查询当前设置

获取坐标轴当前的刻度方向：

1
2
3
4
5
6
7
8
// 查询 YLeft 轴的刻度方向
QwtPlot::TickDirection dir = plot->axisTickDirection(QwtAxis::YLeft);

if (dir == QwtPlot::TickInside) {
    // 当前刻度朝内
} else {
    // 当前刻度朝外（默认）
}

3. 恢复默认设置

将刻度方向恢复为默认的朝外显示：

1
2
3
4
5
6
// 恢复 YLeft 轴刻度朝外
plot->setAxisTickDirection(QwtAxis::YLeft, QwtPlot::TickOutside);

plot->replot();

// 效果：YLeft 轴刻度恢复为传统的朝外显示

4. 批量设置所有轴

同时设置多个坐标轴的刻度方向：

1
2
3
4
5
6
7
// 设置所有轴刻度朝内
plot->setAxisTickDirection(QwtAxis::YLeft, QwtPlot::TickInside);
plot->setAxisTickDirection(QwtAxis::YRight, QwtPlot::TickInside);
plot->setAxisTickDirection(QwtAxis::XBottom, QwtPlot::TickInside);
plot->setAxisTickDirection(QwtAxis::XTop, QwtPlot::TickInside);

plot->replot();

核心方法

方法 参数 说明
setAxisTickDirection(axisId, direction) QwtAxisId, TickDirection 设置指定轴的刻度方向
axisTickDirection(axisId) QwtAxisId 获取指定轴的刻度方向

注意事项

样式继承

朝内刻度线自动继承朝外刻度的样式设置，包括：
- 刻度长度（通过 QwtScaleDraw::setTickLength() 设置）
- 线宽（通过 QwtScaleDraw::setPenWidthF() 设置）
- 颜色（通过 QwtScaleWidget::setScaleColor() 设置）

刷新时机

调用 setAxisTickDirection() 后会自动触发 autoRefresh()，在 autoReplot 开启时会自动刷新。如需立即刷新，可调用 replot()。

配合寄生轴使用

刻度朝内功能可与寄生轴（Parasite Plot）配合使用，每个寄生绘图可独立设置刻度方向。

与 QwtPlotScaleItem 的区别

特性 TickDirection QwtPlotScaleItem
目的 控制主轴刻度方向 在画布内添加额外的坐标轴
刻度样式 继承主轴样式 可独立设置样式
显示位置 替换/改变主轴刻度 作为独立图层叠加
适用场景 需要紧凑布局或特殊效果 需要在画布内显示参考刻度

示例代码

完整示例位于：examples/2D/ticks_inside/

该示例展示了：
- 四个坐标轴独立控制
- 实时切换刻度方向
- 批量设置功能
