曲线降采样算法¶

当曲线数据量远超画布像素数时，将全部数据点逐一映射并绘制是不必要的——大量点会映射到相同的像素坐标上，产生重复绘制。Qwt 在 QwtPointMapper 中实现了一套分层降采样管线，在坐标变换阶段将冗余数据点压缩为视觉等价的精简多边形，从而大幅降低 QPainter 的绘制负担。

本文档详细介绍 Qwt 中四种降采样算法的原理、实现细节和性能特征。

架构概览¶

降采样发生在曲线绘制的坐标映射阶段。调用链如下：

flowchart TD
    A["QwtPlotCurve::drawLines()"] -->|设置 flags| B["QwtPointMapper::toPolygon()"]
    B --> C{检查 flags 优先级}
    C -->|PixelColumnReduce| D["qwtPixelColumnReduce()"]
    C -->|MinMaxReduce| E["qwtMinMaxBucketReduce()"]
    C -->|WeedOutIntermediatePoints| F["qwtMapPointsQuad()"]
    C -->|WeedOutPoints| G["qwtToPolylineFiltered()"]
    C -->|无 flag| H["qwtToPoints()"]

    style A fill:#4a90d9,color:#fff
    style B fill:#4a90d9,color:#fff
    style D fill:#e8833a,color:#fff
    style E fill:#5cb85c,color:#fff
    style F fill:#f0ad4e,color:#fff
    style G fill:#999,color:#fff
    style H fill:#999,color:#fff

优先级

当多个 flag 同时设置时，按 PixelColumnReduce > MinMaxReduce > WeedOutIntermediatePoints > WeedOutPoints 的顺序选择算法。

关键源码文件：

文件	内容
`src/plot/qwt_point_mapper.h`	`QwtPointMapper` 类声明，`TransformationFlag` 枚举定义
`src/plot/qwt_point_mapper.cpp`	全部降采样算法实现（`qwtMapPointsQuad`、`qwtPixelColumnReduce`、`qwtMinMaxBucketReduce` 等）
`src/plot/qwt_simd_argminmax.h/.cpp`	SIMD 加速 argmin/argmax（AVX2/SSE4.2/标量，运行时 CPU 检测）
`src/plot/qwt_plot_curve.h`	`QwtPlotCurve::PaintAttribute` 枚举，面向用户的渲染属性接口
`src/plot/qwt_plot_curve.cpp`	`drawLines()` 中将 `PaintAttribute` 映射为 `TransformationFlag`

属性映射关系：

用户层 `PaintAttribute`	内部层 `TransformationFlag`	算法
`FilterPoints`	`WeedOutPoints`	连续重复点过滤
`FilterPointsAggressive`	`WeedOutIntermediatePoints`	Quad Reduce
`FilterPointsPixel`	`PixelColumnReduce`	Pixel-Column Reduce
`FilterPointsLTTB`	`MinMaxReduce`	MinMax Bucket Reduce

优先级：当多个 flag 同时设置时，QwtPointMapper::toPolygon() 按以下优先级选择算法（已在上方流程图中体现）：

PixelColumnReduce > MinMaxReduce > WeedOutIntermediatePoints > WeedOutPoints

算法一：连续重复点过滤（FilterPoints / WeedOutPoints）¶

原理¶

最基础的降采样策略：遍历所有数据点，依次进行坐标变换后，如果当前点的屏幕坐标与前一个输出点完全相同，则跳过该点。

算法流程¶

输入: series[from..to], xMap, yMap
输出: polyline（无重复点的折线）

1. 找到第一个非 NaN 点，变换后加入 polyline
2. 对于后续每个点 i:
   a. 变换 sample(i) 得到屏幕坐标 p
   b. 如果 p ≠ polyline 的最后一个点:
      将 p 追加到 polyline

特征分析¶

输出点数：最多等于输入点数，最少为 1
时间复杂度：O(n)
空间复杂度：O(n)（预分配 n 个点的缓冲区）
优点：实现简单，无信息丢失（仅删除完全重复的点）
缺点：当数据密度极高时（如百万级），过滤效果有限——大量不重复但仍密集的像素仍会产生极长的多边形

源码位置¶

src/plot/qwt_point_mapper.cpp 中的 qwtToPolylineFiltered() 函数模板。

算法二：Quad Reduce（FilterPointsAggressive / WeedOutIntermediatePoints）¶

原理¶

Quad Reduce 是一种基于像素坐标合并的两遍扫描算法。其核心观察是：当大量数据点映射到同一个像素行（或像素列）时，这些点只需要保留四个关键点——首点、最小值、最大值、末点——即可在视觉上等价地表示该段的包络形态。

算法分两个阶段：

第一遍：沿主轴方向（X 或 Y，取决于数据的主导方向）扫描，将映射到同一像素坐标的连续点合并为 4 个关键点
第二遍：沿副轴方向对第一遍的输出再次执行相同合并

四边形化简单元（Quadrupel）¶

核心数据结构是 QwtPolygonQuadrupelX（按 X 坐标合并）和 QwtPolygonQuadrupelY（按 Y 坐标合并）。以 X 方向为例，对于映射到同一像素列 x₀ 的连续点序列，保留四个关键点——首点、极大值、极小值、末点：

原始数据点（同一像素列）:        化简后输出:

    y₄                               y₁ (首)
   ╱  ╲   y₆                         y₄ (max)
  ╱    ╲  ╱╲                         y₅ (min)
y₁     y₅╱  y₈ ──→                  y₈ (末)

4 个点 → 保留全部              8 个点 → 4 个关键点

输出顺序

极大值和极小值的输出先后顺序取决于 firstY 与 lastY 的关系，以保证折线走向与实际趋势一致。

两遍扫描策略¶

算法首先通过 qwtProbeOrientation() 采样检测数据的主导方向（水平递增还是垂直递增），然后决定扫描顺序：

flowchart TD
    A["原始数据 series"] --> B{"qwtProbeOrientation()\n检测主导方向"}
    B -->|"水平主导\n(X 单调递增)"| C1["第一遍：按 Y 合并\nQuadrupelY"]
    C1 --> C2["第二遍：按 X 合并\nQuadrupelX"]
    C2 --> D["输出折线"]
    B -->|"垂直主导\n(Y 单调递增)"| E1["第一遍：按 X 合并\nQuadrupelX"]
    E1 --> E2["第二遍：按 Y 合并\nQuadrupelY"]
    E2 --> D

    style B fill:#4a90d9,color:#fff
    style D fill:#5cb85c,color:#fff

线性缩放快速路径¶

当 X 轴和 Y 轴均为线性缩放时（xMap.isLinear() && yMap.isLinear()），算法直接使用线性变换公式代替虚函数调用：

// 避免每点调用 transform() 虚函数
const double xCnv = xMap.cnv(), xOff = xMap.p1() - xMap.ts1() * xCnv;
const int x = qRound(sample.x() * xCnv + xOff);

特征分析¶

输出点数：约 4 × max(画布宽, 画布高)
时间复杂度：O(n)
空间复杂度：O(n)（预分配约 4 × 像素维度 的缓冲区）
优点：通用性强，不要求数据单调，波形保真度好
缺点：两遍扫描带来额外的常数开销；所有输出点的坐标均为像素对齐整数

源码位置¶

src/plot/qwt_point_mapper.cpp 中的 qwtMapPointsQuad() 函数模板（三个重载）以及匿名命名空间中的 QwtPolygonQuadrupelX 和 QwtPolygonQuadrupelY 类。

算法三：Pixel-Column Reduce（FilterPointsPixel / PixelColumnReduce）¶

原理¶

Pixel-Column Reduce 采用空间分桶（spatial binning）策略：以画布的像素列为索引，为每列分配一个 Bin 结构，遍历所有数据点，将每个点归入其屏幕 X 坐标对应的列桶中，在桶内维护 first/min/max/last 四个 Y 值。最后遍历所有列桶，将非空桶的关键点依次输出。

该算法的核心优势在于：输出点数仅与画布宽度相关，与数据量完全无关。

算法流程¶

输入: series[visFrom..visTo], xMap, yMap
输出: polyline（降采样后的折线）

1. 计算画布像素列数 W = |round(xMap.p2) - round(xMap.p1)| + 1
2. 分配 Bin[W]，初始化所有 count = 0
3. 遍历可见范围内的每个数据点:
   a. 变换得到屏幕坐标 (sx, sy)
   b. 计算列号 col = sx - xMin
   c. 如果 col ∈ [0, W):
      - 如果 bin[col].count == 0:
        bin[col] = { firstY=sy, minY=sy, maxY=sy, lastY=sy, count=1 }
      - 否则:
        更新 minY, maxY, lastY
        count++
4. 遍历所有列 col = 0..W-1:
   a. 如果 bin[col].count == 0: 跳过
   b. 输出 firstY
   c. 根据 count 和方向关系，输出 max/min/last（去重）

输出顺序策略¶

每列最多输出 4 个点。输出顺序考虑了折线的连续性：

flowchart TD
    subgraph 下降趋势["下降趋势 (firstY > lastY)"]
        direction TB
        D1["① firstY"]
        D2["② maxY"]
        D3["③ minY"]
        D4["④ lastY"]
        D1 --- D2 --- D3 --- D4
    end

    subgraph 上升趋势["上升趋势 (firstY < lastY)"]
        direction TB
        U1["① firstY"]
        U2["② maxY"]
        U3["③ minY"]
        U4["④ lastY"]
        U1 --- U2 --- U3 --- U4
    end

极值的先后顺序通过比较 firstY 和 lastY 来决定：如果 lastY > firstY（上升趋势），则先输出 maxY 再输出 minY，使折线走向与实际趋势一致。两种情况下输出序列相同（first → max → min → last），但极值对应的实际 Y 坐标因交换而不同。

可见范围二分查找¶

对于单调递增 X 且线性缩放的数据，算法在遍历前调用 qwtFindVisibleRange() 进行二分查找，将 [from, to] 缩小到仅包含可见数据范围的 [visFrom, visTo]。

gantt
    title 数据范围与可见范围
    dateFormat X
    axisFormat %s

    section 数据索引
    完整数据 [from..to]           :done, 0, 100
    可见数据 [visFrom..visTo]     :active, 20, 80
    二分查找左边界                  :milestone, 20, 0
    二分查找右边界                  :milestone, 80, 0

单调性通过均匀采样 10 个检测点快速验证。如果数据不满足单调性或缩放不是线性的，则跳过二分查找，使用完整范围。

特征分析¶

输出点数：最多 4 × W，其中 W 为画布宽度（像素）
时间复杂度：O(n)，其中 n 为可见范围内的数据点数
空间复杂度：O(W)，需要分配 W 个 Bin 结构
优点：输出规模完全独立于数据量；实现简洁，常数因子小
缺点：所有输出点的 X 坐标被强制对齐到像素列整数，丢失了 X 方向的亚像素精度；高频细节可能被平滑
限制：仅适用于 QwtPlotCurve::Lines 样式

源码位置¶

src/plot/qwt_point_mapper.cpp 中的 qwtPixelColumnReduce() 函数模板。可见范围查找使用 qwtFindVisibleRange() 函数。

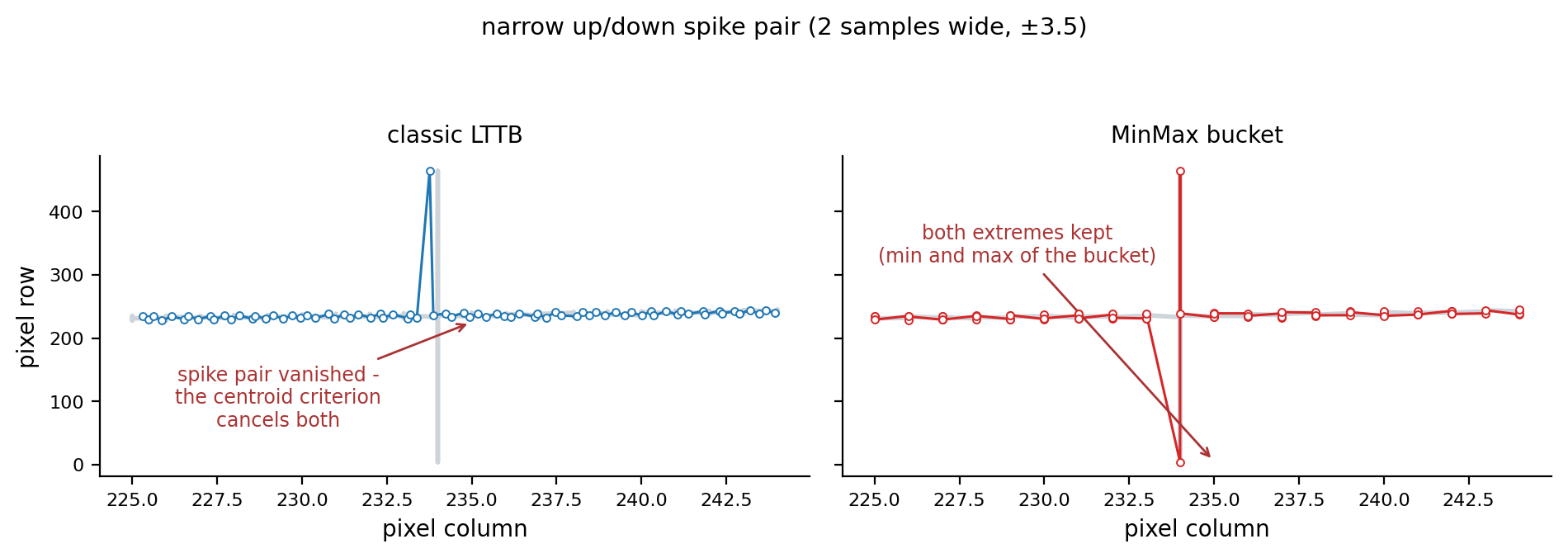

算法四：MinMax Bucket Reduce（FilterPointsLTTB / MinMaxReduce）¶

原理¶

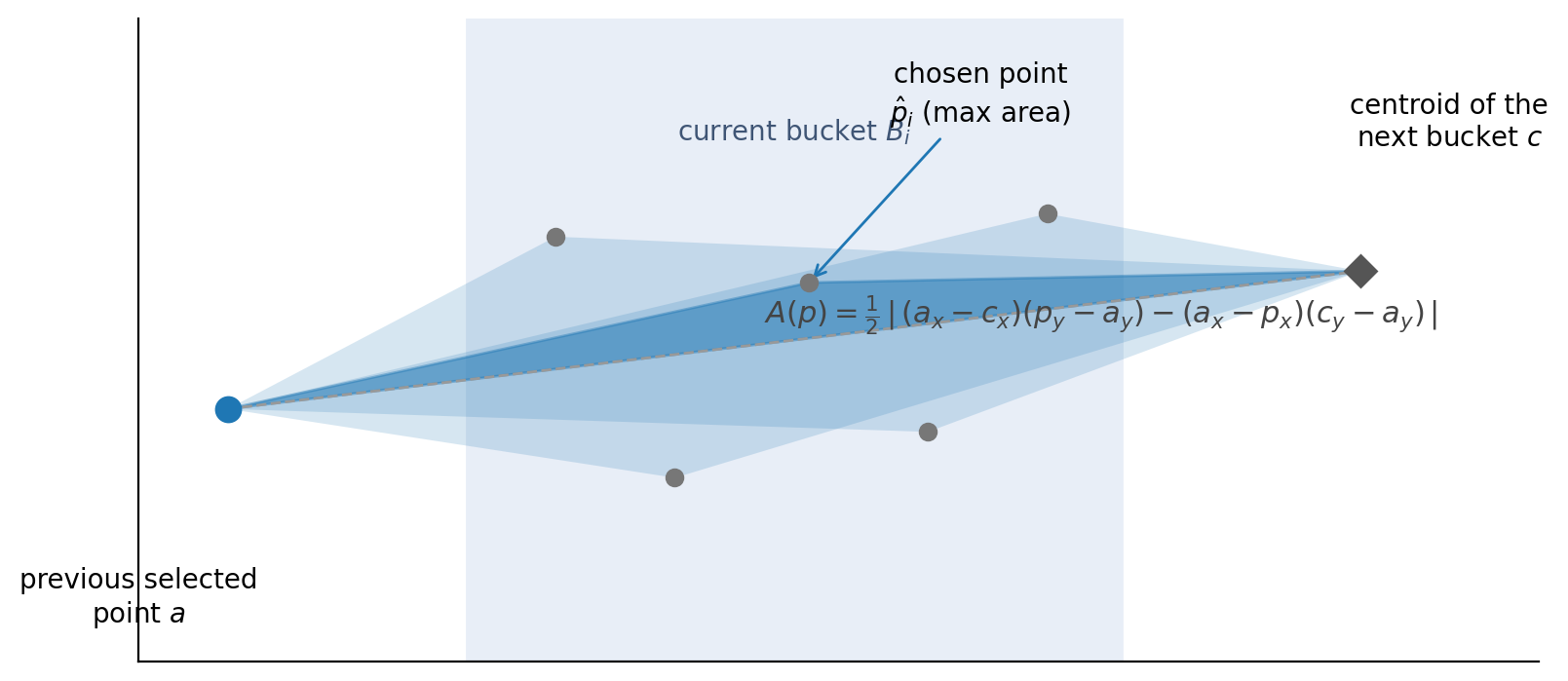

MinMax Bucket Reduce 受 LTTB（Largest Triangle Three Buckets）算法启发，采用等量分桶策略：将可见数据按索引等分为 N 个桶，在每个桶内保留 Y 值最小和最大的两个点（保留原始 X 坐标），以此生成降采样后的折线。

与 Pixel-Column Reduce 的关键区别在于：分桶依据是数据索引而非屏幕像素列，因此输出点保留了原始的 X 坐标精度。

算法流程¶

输入: series[visFrom..visTo], xMap, yMap
输出: polyline（降采样后的折线）

1. 如果可见点数 ≤ 2 × numBuckets:
   回退到 Quad Reduce 算法

2. 计算桶参数:
   W = 画布宽度（像素）

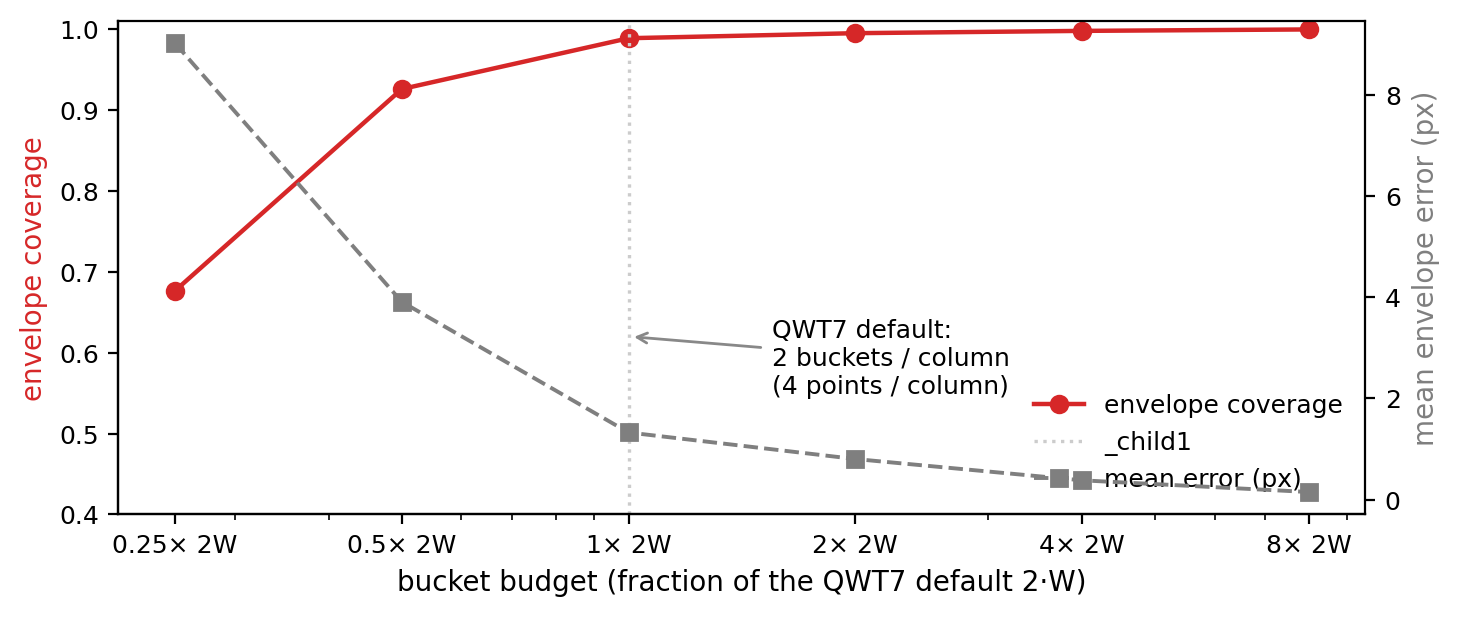

   numBuckets = max(2, 2 × W)
   bucketSize = 可见点数 / numBuckets

3. 对于每个桶 b = 0..numBuckets-1:
   a. 确定桶范围: [visFrom + b×bucketSize, visFrom + (b+1)×bucketSize - 1]
   b. 遍历桶内所有点:
      在原始数据域（非像素域）比较 Y 值
      记录 minY 点的 (屏幕X, 原始Y) 和 maxY 点的 (屏幕X, 原始Y)
   c. 输出 minY 点: (minX, round(minY × yCnv + yOff))
   d. 如果 maxY 点与 minY 点不同:
      输出 maxY 点: (maxX, round(maxY × yCnv + yOff))

桶的划分示意¶

flowchart LR
    subgraph 数据点序列["数据点序列 [visFrom .. visTo]"]
        direction LR
        B0["桶 0"]
        B1["桶 1"]
        B2["桶 2"]
        B3["桶 3"]
        BN["桶 N-1"]
        B0 --- B1 --- B2 --- B3 --- BN
    end

    数据点序列 -->|"每桶保留 2 点"| OUT

    subgraph OUT["每桶输出"]
        direction TB
        O1["● minY 点 (minX, syMin)"]
        O2["● maxY 点 (maxX, syMax)"]
    end

等量划分，每桶 bucketSize 个点。如果 minY == maxY 则只输出一个点。

自动回退机制¶

当可见数据点数不足以从桶化简中获益时（numPoints ≤ numBuckets × 2），算法自动回退到 Quad Reduce，避免在低数据密度场景下产生不合理的降采样。

SIMD 加速快速路径¶

在线性缩放模式下，算法会尝试从数据源中提取原始 Y 值指针（QwtPointArrayData、QwtCPointerData 等连续存储类型）。成功提取后，执行以下优化：

NaN 预扫描：对可见范围的 Y 数组做一次快速扫描，检测是否存在 NaN 值
无 NaN 时：使用 SIMD 加速的 qwtSimdArgMinMax() 在每桶内同时查找 argmin/argmax，运行时自动选择 AVX2 / SSE4.2 / 标量实现
有 NaN 时：回退到标量路径，逐点检查 NaN 后比较

flowchart TD
    A["提取原始 Y 指针"] --> B{"提取成功?"}
    B -->|否| G["标量路径\nvirtual sample() 访问"]
    B -->|是| C["NaN 预扫描"]
    C --> D{"存在 NaN?"}
    D -->|否| E["SIMD 快速路径\nqwtSimdArgMinMax()"]
    D -->|是| F["标量快速路径\n原始指针 + NaN 检查"]

    style B fill:#4a90d9,color:#fff
    style D fill:#4a90d9,color:#fff
    style E fill:#5cb85c,color:#fff
    style G fill:#999,color:#fff

SIMD 模块（qwt_simd_argminmax.h/.cpp）使用运行时 CPU 特性检测，通过函数指针分发消除分支开销。NaN 值利用 IEEE 754 比较语义被自然忽略。

原始指针提取¶

qwtTryGetRawPointData() 辅助函数通过 dynamic_cast 检测 QwtSeriesData 子类，获取直接内存访问：

数据类型	X 指针	Y 指针
`QwtPointArrayData<double>`	`xData().constData()`	`yData().constData()`
`QwtCPointerData<double>`	`xData()`	`yData()`
`QwtValuePointData<double>`	`nullptr`（索引作为 X）	`yData().constData()`
`QwtCPointerValueData<double>`	`nullptr`（索引作为 X）	`yData()`
其他 `QwtSeriesData` 子类	—	提取失败，使用虚函数路径

当 X 指针为 nullptr 时（基于值的数据，X = 索引），屏幕 X 坐标直接从数据索引计算：sx = qRound(index × xCnv + xOff)。

SIMD 实现细节¶

argmin/argmax 搜索在连续 double 数组上按以下策略执行：

CPU 特性	向量化宽度	每次迭代处理	关键指令
AVX2	256-bit	4 个 double	`_mm256_loadu_pd`、`_mm256_cmp_pd`、`_mm256_blendv_pd`
SSE4.2	128-bit	2 个 double	`_mm_loadu_pd`、`_mm_cmp_pd`、`_mm_blendv_pd`
标量	—	1 个 double	标准 C++ 比较

每次 SIMD 迭代维护运行中的 min/max 值向量和对应的索引向量（以 double 存储以兼容 _mm256_blendv_pd）。向量化循环结束后，通过水平归约（horizontal reduction）得到最终结果。当数据量不是向量宽度的整数倍时，剩余尾部元素由标量尾循环处理。

运行时 CPU 检测在程序启动时仅执行一次，使用 __cpuid/__cpuidex（MSVC）或 __builtin_cpu_supports（GCC/Clang）。选中的实现缓存在函数指针中，避免重复检测开销。

特征分析¶

输出点数：约 2 × numBuckets = 4 × W（每桶最多 2 个点）
时间复杂度：O(n)，单次遍历
空间复杂度：O(N)，输出缓冲区预分配 2 × N + 4
优点：
保留原始 X 坐标（非像素对齐），波形轮廓更精确
在 Y 值比较阶段使用原始浮点数据而非像素化整数，避免了精度损失
实测性能在百万级数据下优于其他算法（见基准测试结果）
缺点：桶边界可能切断数据的自然结构（如一个完整周期被分到两个桶中）
限制：仅适用于 QwtPlotCurve::Lines 样式

源码位置¶

src/plot/qwt_point_mapper.cpp 中的 qwtMinMaxBucketReduce() 函数模板。可见范围查找同样使用 qwtFindVisibleRange() 函数。

可见范围优化：二分查找¶

qwtFindVisibleRange() 是 Pixel-Column Reduce 和 MinMax Bucket Reduce 共用的前置优化。对于单调递增 X 且线性缩放的数据，通过两次二分查找快速定位可见数据范围，避免遍历画布外的数据点。

工作流程¶

flowchart TD
    A["前置条件检查"] --> B{"xMap.isLinear()?\n数据量 ≥ 20?\n首尾 X ≠ ?"}
    B -->|否| SKIP["跳过二分查找\n使用完整范围"]
    B -->|是| C["单调性验证\n均匀采样 10 个点"]
    C --> D{"全部采样点\n满足单调?"}
    D -->|否| SKIP
    D -->|是| E["二分查找左边界 visFrom\n首个 X ≥ 可见范围最小值"]
    E --> F["二分查找右边界 visTo\n末个 X ≤ 可见范围最大值"]
    F --> G["各向外扩展 1 个点\n确保边界连续"]
    G --> H["返回 [visFrom, visTo]"]

    style B fill:#4a90d9,color:#fff
    style D fill:#4a90d9,color:#fff
    style H fill:#5cb85c,color:#fff
    style SKIP fill:#d9534f,color:#fff

源码位置¶

src/plot/qwt_point_mapper.cpp 中的 qwtFindVisibleRange() 静态函数。

SIMD 模块参考：qwtSimdArgMinMax¶

qwt_simd_argminmax.h/.cpp 提供了通用的 SIMD 加速 argmin/argmax 搜索功能，当前被 MinMax Bucket Reduce 算法内部使用。

公共 API¶

#include "qwt_simd_argminmax.h"

struct QwtArgMinMaxResult
{
    int minIdx;     // 最小值的局部索引（相对于输入指针）
    int maxIdx;     // 最大值的局部索引（相对于输入指针）
    double minVal;  // 最小值
    double maxVal;  // 最大值
};

QwtArgMinMaxResult qwtSimdArgMinMax(const double* data, int count);

前置条件：data != nullptr 且 count >= 1。

NaN 行为：NaN 值通过 IEEE 754 比较语义被自然忽略（NaN < x 和 NaN > x 均返回 false）。如果数组全部为 NaN，返回 {0, 0, DBL_MAX, -DBL_MAX}。

三路径架构¶

flowchart TD
    A["qwtSimdArgMinMax(data, count)"] --> B{"运行时 CPU 检测\n（程序启动时一次性）"}
    B -->|AVX2| C["argMinMaxAVX2()\n4 doubles / 次\n_mm256_loadu_pd"]
    B -->|SSE4.2| D["argMinMaxSSE42()\n2 doubles / 次\n_mm_loadu_pd"]
    B -->|标量| E["argMinMaxScalar()\n逐一比较"]

    C --> F["水平归约 → QwtArgMinMaxResult"]
    D --> F
    E --> F
    F --> G{"结果含 NaN?"}
    G -->|是| H["返回 {0,0,DBL_MAX,-DBL_MAX}"]
    G -->|否| I["返回实际结果"]

    style B fill:#4a90d9,color:#fff
    style C fill:#5cb85c,color:#fff
    style D fill:#f0ad4e,color:#fff
    style E fill:#999,color:#fff

分发机制：使用函数指针实现零分支开销的分发。detectSimdLevel() 在程序首次加载时执行一次，结果缓存在 static const 变量中：

QwtArgMinMaxResult qwtSimdArgMinMax(const double* data, int count)
{
    using Fn = QwtArgMinMaxResult (*)(const double*, int);
    static const Fn kFn = []() -> Fn {
        switch (kSimdLevel) {
        case AVX2:  return argMinMaxAVX2;
        case SSE42: return argMinMaxSSE42;
        default:    return argMinMaxScalar;
        }
    }();
    return kFn(data, count);
}

CPU 检测¶

编译器	检测方法
MSVC	`__cpuid` / `__cpuidex` 内建函数
GCC / Clang	`__builtin_cpu_supports("avx2" / "sse4.2")`

检测逻辑：先检查 AVX2 支持（CPUID leaf 7, EBX bit 5），再检查 SSE4.2（CPUID leaf 1, ECX bit 20），最终回退到标量。

性能特征¶

路径	向量化宽度	每次迭代处理	理论加速比
AVX2	256-bit	4 个 double	3-4× vs 标量
SSE4.2	128-bit	2 个 double	1.5-2× vs 标量
标量	—	1 个 double	1× (基准)

实测加速取决于数据规模、CPU 型号和编译器优化。当桶内数据量较小时（如每桶 < 16 个点），SIMD 的固定开销（向量加载、水平归约）可能抵消并行收益，此时标量路径同样高效。

扩展性¶

qwtSimdArgMinMax 模块设计为独立的 SIMD 工具单元。未来可在其他需要 argmin/argmax 操作的场景（如 qwtPixelColumnReduce 的桶内搜索）中复用。如需扩展至 float 类型，只需添加 __m256/__m128 版本的实现即可。

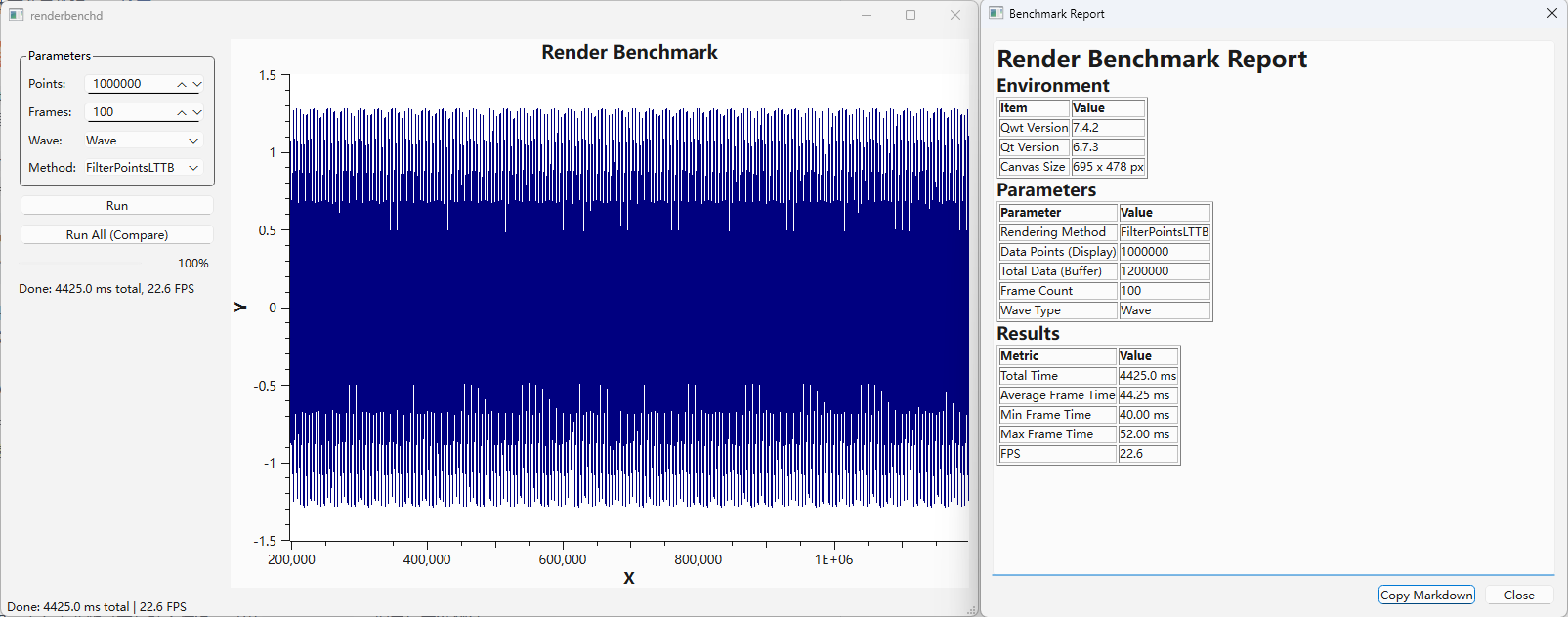

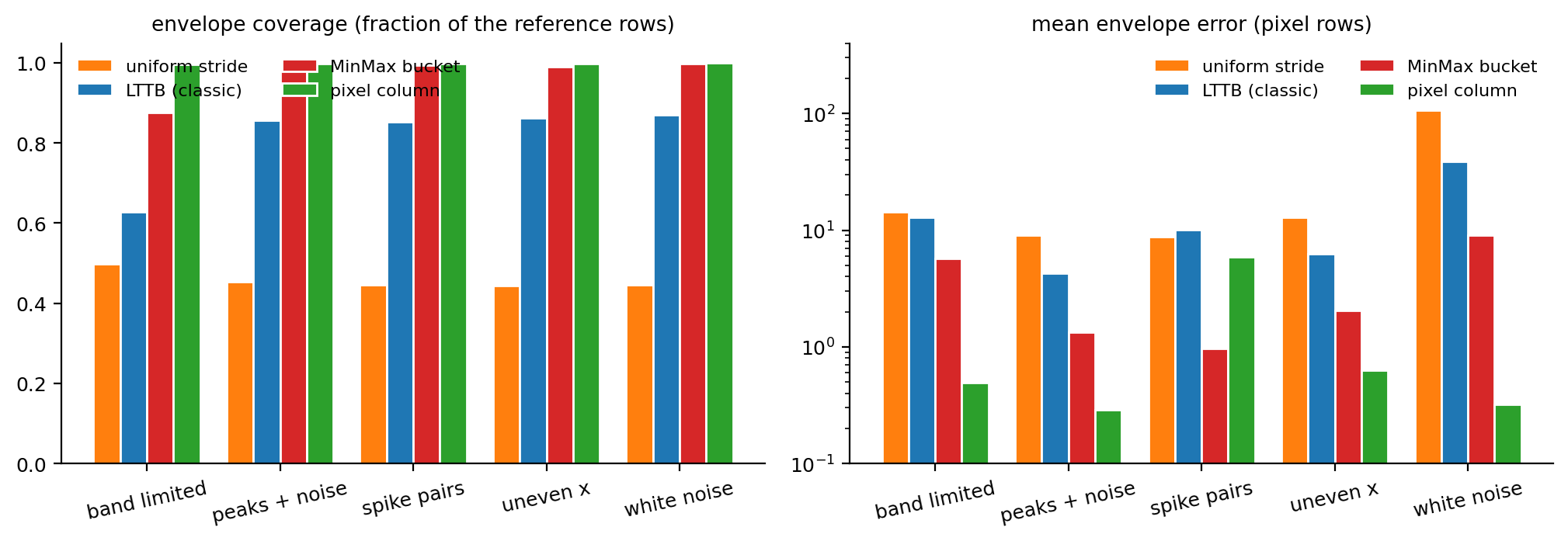

性能对比¶

以下是在 Qwt 7.2.1 + Qt 5.15.16 环境下的实测数据（画布 680×490 px，100 帧渲染，1,000,000 个 Wave 数据点）：

渲染方法	总耗时 (ms)	平均帧时间 (ms)	FPS
None（无优化）	26,212	262.12	3.8
FilterPoints	44,472	444.72	2.2
FilterPointsAggressive	17,539	175.39	5.7
FilterPointsPixel	23,216	232.16	4.3
FilterPointsLTTB	13,349	133.49	7.5

结果分析¶

FilterPoints 为何最慢？ 该算法仅过滤完全重复的连续点，但百万级数据中大量点的屏幕坐标虽然接近却不完全相同，导致过滤后仍输出极长的多边形。额外的过滤判断开销加上几乎无缩减的输出规模，使其比无优化更慢。

FilterPointsLTTB 为何最快？ 等量分桶策略使得每桶处理的数据量均匀，且极值比较在原始浮点域进行（仅需比较 sample.y() 而非坐标变换后的像素值），减少了计算量。同时输出点数最少（每桶仅 2 点），最终多边形最短。

FilterPointsPixel 为何不如 LTTB？ 虽然同为 O(n)，但 Pixel-Column 需要分配 W 个 Bin 结构并在遍历中维护 4 个状态变量，且输出阶段需要额外的顺序调整逻辑。而 LTTB 的桶遍历更顺序化，缓存友好性更好。

自行测试

可以运行 examples/bench/renderbench 示例来在你的硬件上验证上述结果。该工具支持配置数据量、帧数、波形类型，并提供批量对比模式。

使用建议¶

快速选择¶

// 大多数场景：使用默认设置即可
// QwtPlotCurve 默认启用 ClipPolygons | FilterPointsAggressive

// 百万级数据追求最佳性能：
curve->setPaintAttribute(QwtPlotCurve::FilterPointsLTTB, true);

// 需要保留 X 方向亚像素精度的信号分析：
curve->setPaintAttribute(QwtPlotCurve::FilterPointsLTTB, true);

// 简单的趋势观察（可接受像素对齐）：
curve->setPaintAttribute(QwtPlotCurve::FilterPointsPixel, true);

属性互斥¶

FilterPointsPixel 和 FilterPointsLTTB 会覆盖 FilterPointsAggressive 的效果。三者不应同时启用，最后设置的一个生效（由 QwtPointMapper 内部的优先级决定）。

API 参考¶

曲线渲染方法选择
基准测试示例：examples/bench/renderbench
