数据拾取

数据拾取功能是一个绘图控件常用的需求，旨在用户通过鼠标移动来显示当前鼠标所在位置的具体数值情况

Qwt7增加了QwtPlotSeriesDataPicker类，它提供了在绘图区域移动鼠标时实时显示数据点信息的功能。该类支持两种拾取模式：Y值拾取模式和最近点拾取模式，能够显著提升数据可视化和分析的交互体验。

特性

• ✅ 双模式拾取：支持Y值拾取和最近点拾取两种模式
• ✅ 智能插值：支持线性插值计算，在数据点之间精确取值
• ✅ 高性能优化：使用二分查找和窗口优化算法，支持大数据集的最近点拾取
• ✅ 多曲线支持：同时处理多个曲线的数据拾取
• ✅ 自定义显示：可自定义文本样式、特征点绘制和背景
• ✅ 寄生绘图支持：支持宿主绘图和寄生绘图的数据获取

头文件引入

#include "qwt_plot_series_data_picker.h"

效果：

基本用法

QwtPlotSeriesDataPicker继承QwtPlotPicker,要创建拾取器，只要传入绘图的canvas区域即可，示例代码如下

// 创建绘图对象
QwtPlot* plot = new QwtPlot(this);

// 创建数据拾取器
QwtPlotSeriesDataPicker* picker = new QwtPlotSeriesDataPicker(plot->canvas());

// 设置拾取模式
picker->setPickMode(QwtPlotSeriesDataPicker::PickYValue);

// 启用插值
picker->setInterpolationMode(QwtPlotSeriesDataPicker::LinearInterpolation);

// 设置文本显示位置
picker->setTextArea(QwtPlotSeriesDataPicker::TextPlaceAuto);

拾取模式设置

QwtPlotSeriesDataPicker提供了两种拾取模式，可以通过setPickMode函数进行拾取模式的设置，拾取模式枚举如下：

enum PickSeriesMode
{
    PickYValue,  ///< 拾取y值（默认）
    PickNearestPoint  ///< 拾取最接近鼠标光标位置的点
};

Y值拾取模式

Y值拾取模式（QwtPlotSeriesDataPicker::PickYValue）可以显示当前X位置对应所有曲线的Y值

// Y值拾取模式 - 显示当前X位置对应的所有曲线的Y值
picker->setPickMode(QwtPlotSeriesDataPicker::PickYValue);

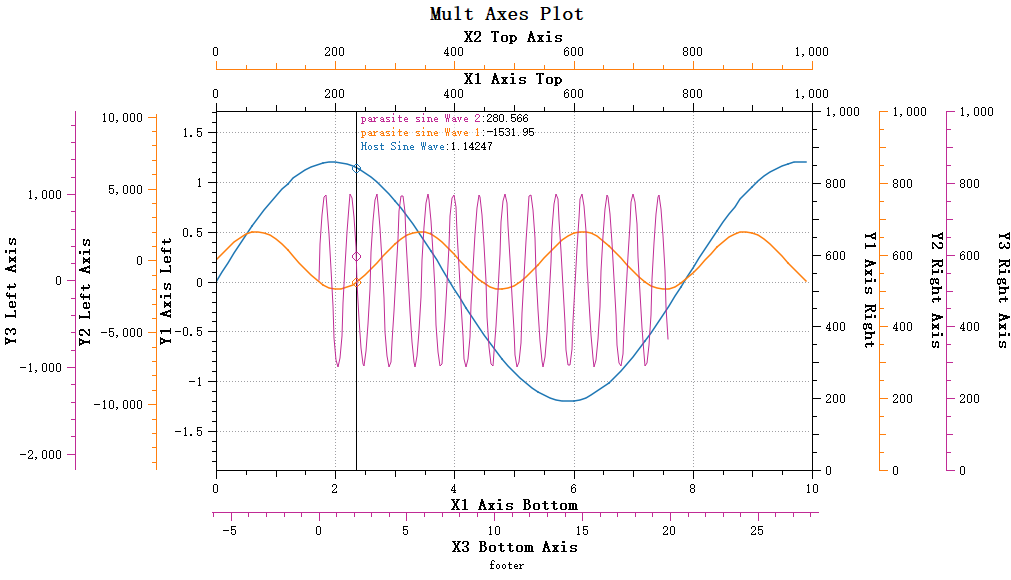

Y值拾取模式效果如下：

y值拾取模式下，可以通过setInterpolationMode方法设置是否进行插值计算，插值计算可以提高数据的精度，如果点比较稀疏，会通过线性插值方式计算出当前x轴对应的y值。

注意

插值方式默认开启

// 不进行插值，使用最近的数据点
picker->setInterpolationMode(QwtPlotSeriesDataPicker::NoInterpolation);

临近点拾取模式

临近点拾取模式（QwtPlotSeriesDataPicker::PickNearestPoint）会计算距离鼠标最接近的点进行拾取并显示，这个模式尤其适合用于类似频谱等绘图的峰值数据拾取

// 最近点拾取模式 - 显示距离鼠标最近的数据点
picker->setPickMode(QwtPlotSeriesDataPicker::PickNearestPoint);

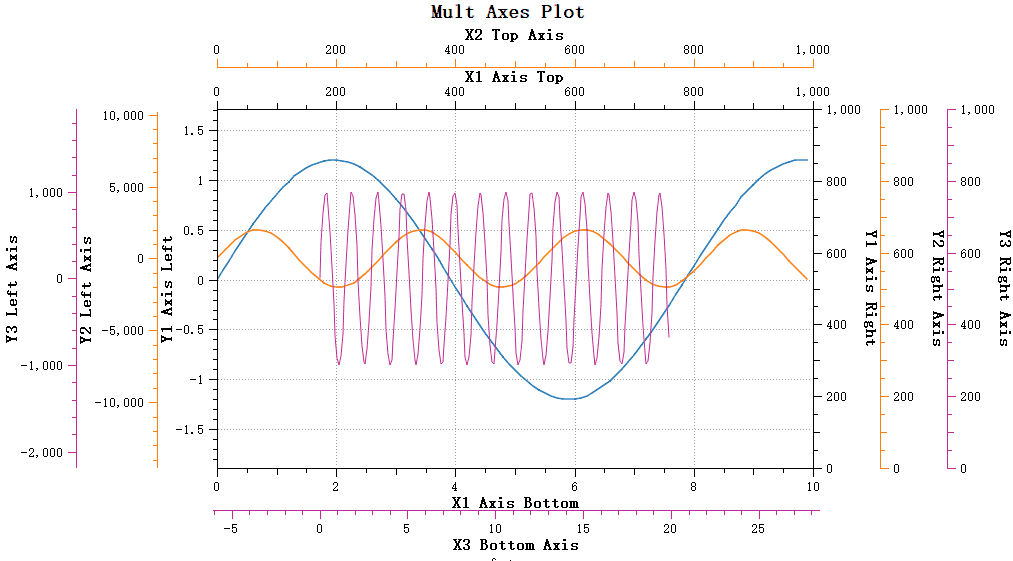

临近点拾取模式效果如下：

临近点要计算曲线的点到鼠标位置的距离，如果全曲线遍历会非常耗时，为此，Qwt7提供了窗口搜索算法，能够快速找到距离鼠标最近的数据点

通过setNearestSearchWindowSize方法设置搜索窗口大小

//临近点搜索窗口大小，窗口大小决定了临近点搜索的范围，避免全曲线遍历
void setNearestSearchWindowSize(int windowSize);
int nearestSearchWindowSize() const;

搜索窗口可以设置为以下几种方式：

• 0: 不使用窗口，搜索整个曲线
• 正数: 固定的窗口大小（数据点数量）
• 负数: 自适应窗口，使用曲线数据点总数的百分比（取绝对值，如-5表示5%）

搜索窗口大小默认为-5，也就是曲线点数的5%

注意

Qwt7默认启用窗口搜索算法的阈值是1000个数据点，也就是说如果曲线点数超过1000窗口设置才会生效

注意事项

窗口优化算法要求曲线数据必须按X坐标升序排列。如果使用自定义数据源，请确保数据已正确排序。

其它属性设置

文本显示设置

QwtPlotSeriesDataPicker可以设置文本显示位置，文本显示位置通过枚举QwtPlotSeriesDataPicker::TextPlacement定义，你可以使用setTextArea函数设置文本放置的地方，默认为自动选择，会根据拾取模式智能选择

你可以通过以下方法设置文本的对其样式和背景颜色

// 自定义文本背景
picker->setTextBackgroundBrush(QBrush(QColor(255, 255, 255, 180)));
// 设置文本对齐方式
picker->setTextAlignment(Qt::AlignLeft | Qt::AlignTop);

Bug

QwtPlotSeriesDataPicker的绘制区域是宿主绘图的图层，寄生绘图的属于宿主绘图的子窗口，因此寄生绘图绘制的图元会覆盖宿主绘图，也就是说寄生绘图显示的曲线是在QwtPlotSeriesDataPicker的绘制区域之上。目前的寄生绘图架构无法让QwtPlotSeriesDataPicker的内容显示在寄生绘图之上

特征点绘制

QwtPlotSeriesDataPicker拾取到的点称之为特征点，特征点会在曲线上标记出来，你可以通过以下方法设置特征点绘制样式

// 启用/禁用特征点标记
picker->setEnableDrawFeaturePoint(true);

// 设置特征点大小（像素）
picker->setDrawFeaturePointSize(6);

自定义

自定义显示文本

显示的文本内容可以通过继承QwtPlotSeriesDataPicker并重写 valueString 方法来自定义数据点的显示格式：

下面是一个示例：

class CustomDataPicker : public QwtPlotSeriesDataPicker {
public:
    explicit CustomDataPicker(QWidget* canvas) : QwtPlotSeriesDataPicker(canvas) {}

protected:
    QString valueString(const QPointF& value, QwtPlotItem* item,
                       size_t seriesIndex, int order) const override {
        Q_UNUSED(seriesIndex);

        if (pickMode() == PickYValue) {
            QString text;
            if (order != 0) {
                text += "\n";
            }
            text += QString("%1: %2 (X=%3)")
                .arg(item->title().text())
                .arg(value.y(), 0, 'f', 3)
                .arg(value.x(), 0, 'f', 3);
            return text;
        }
        return QString("坐标: (%1, %2)").arg(value.x()).arg(value.y());
    }
};

valueString方法的order参数代表了显示的第n个特征点，如果你有多条曲线，这个参数会递增，你可以根据这个参数是否为0来换行

点击信号 (Click Signals)

QwtPlotSeriesDataPicker 提供了点击信号，用于响应用户的鼠标点击操作。

信号说明

// 单击信号
void clicked(QwtPlotSeriesDataPicker* picker, const QPoint& pos);

// 双击信号
void doubleClicked(QwtPlotSeriesDataPicker* picker, const QPoint& pos);

信号参数 (Signal Parameters):

参数 (Parameter)	类型 (Type)	说明 (Description)
picker	QwtPlotSeriesDataPicker*	被点击的 picker 指针 (Pointer to the clicked picker)
pos	QPoint	点击事件的屏幕位置 (Screen position of the click event)

左键限制 (Left Button Only)

注意

点击信号仅响应鼠标左键 (Qt::LeftButton)。右键和中键点击不会触发这些信号。

双击触发行为 (Double-Fire Behavior)

注意

当用户双击时，会先触发 clicked() 信号，然后触发 doubleClicked() 信号。
这是 Qt 的标准行为，不是 Bug。

如果你需要区分单击和双击，建议只连接其中一个信号，不要同时连接两个信号。

数据获取 (Getting Picked Data)

通过 featurePoints() 方法可以获取当前拾取到的数据点信息。

FeaturePoint 结构

struct FeaturePoint
{
    QwtPlotItem* item { nullptr };  ///< 对应的曲线项 (Corresponding curve item)
    QPointF feature { 0, 0 };       ///< 特征点坐标 (Feature point coordinates)
    size_t index { 0 };             ///< 在曲线数据中的索引 (Index in the curve data)
};

字段说明 (Field Description):

字段 (Field)	类型 (Type)	说明 (Description)
item	QwtPlotItem*	曲线指针，可通过 item->title().text() 获取曲线名称
feature	QPointF	数据点的坐标值 (x, y)
index	size_t	数据点在曲线样本中的索引位置

featurePoints() 方法

// 获取当前拾取到的特征点列表
QList<FeaturePoint> featurePoints() const;

featurePoints() 返回当前 tracker 位置拾取到的所有特征点列表。通常在 clicked 或 doubleClicked 信号处理器中调用此方法获取点击位置的数据。

提示

返回的列表可能包含多个 FeaturePoint，因为鼠标位置可能同时对应多条曲线的数据点（特别是在 Y 值拾取模式下）。

组内信号转发 (Group Signal Forwarding)

QwtPlotSeriesDataPickerGroup 提供了组内点击信号的转发功能。

组信号说明

// 组内 picker 被点击时发出
void clicked(QwtPlotSeriesDataPicker* picker, const QPoint& pos);

// 组内 picker 被双击时发出
void doubleClicked(QwtPlotSeriesDataPicker* picker, const QPoint& pos);

同步机制 (Sync-Before-Signal)

重要特性

Group 在发出点击信号之前，会先同步组内所有其他 picker 的位置。
这意味着当 clicked 信号触发时，组内所有 picker 的 featurePoints() 都已经更新到同步后的位置。

这个特性对于多子图联动场景非常有用：当用户点击某个子图时，其他子图的 picker 已经同步到对应的 X 轴比例位置，可以直接获取所有子图在相同比例位置的数据。

代码示例 (Code Example)

以下示例展示如何连接 Group 的点击信号并获取拾取数据：

#include "qwt_plot_series_data_picker.h"
#include "qwt_plot_series_data_picker_group.h"

// 创建 Group 并添加多个 picker
QwtPlotSeriesDataPickerGroup* pickerGroup = new QwtPlotSeriesDataPickerGroup(this);
pickerGroup->addPicker(picker1);
pickerGroup->addPicker(picker2);
pickerGroup->addPicker(picker3);

// 连接 Group 的点击信号
connect(pickerGroup, &QwtPlotSeriesDataPickerGroup::clicked,
        this, &MyClass::onPickerGroupClicked);

// 点击事件处理器
void MyClass::onPickerGroupClicked(QwtPlotSeriesDataPicker* picker, const QPoint& pos)
{
    Q_UNUSED(pos);

    // 获取当前拾取到的特征点列表
    QList<QwtPlotSeriesDataPicker::FeaturePoint> fps = picker->featurePoints();

    // 遍历所有拾取到的数据点
    for (const auto& fp : fps) {
        if (fp.item) {
            qDebug() << "曲线 (Curve):" << fp.item->title().text()
                     << "X:" << fp.feature.x()
                     << "Y:" << fp.feature.y()
                     << "索引 (Index):" << fp.index;
        }
    }
}

多子图联动示例

在多子图布局中，可以通过 Group 的同步机制实现跨图数据检视：

// 假设有多个子图，每个子图都有自己的 picker
QwtPlotSeriesDataPickerGroup* group = new QwtPlotSeriesDataPickerGroup(this);
group->addPicker(plot1Picker);
group->addPicker(plot2Picker);
group->addPicker(plot3Picker);

connect(group, &QwtPlotSeriesDataPickerGroup::clicked,
        this, [this](QwtPlotSeriesDataPicker* picker, const QPoint& pos) {
    Q_UNUSED(pos);

    // 获取被点击 picker 的数据
    auto fps = picker->featurePoints();
    if (!fps.isEmpty()) {
        const auto& fp = fps.first();
        double xValue = fp.feature.x();

        // 由于 Group 的同步机制，此时所有 picker 都已经同步
        // 可以获取其他 picker 在相同 X 比例位置的数据
        for (auto* p : { plot1Picker, plot2Picker, plot3Picker }) {
            auto otherFps = p->featurePoints();
            if (!otherFps.isEmpty()) {
                qDebug() << p->canvas()->parent()->objectName()
                         << "Y value at x=" << xValue
                         << ":" << otherFps.first().feature.y();
            }
        }
    }
});
