3D绘图简介

Qwt 7.1 将原 QwtPlot3D 库整合进来，提供了三维数据可视化能力。从 v7.3.3 起，3D模块已完全重构为 Plot + Item 架构，与2D模块（QwtPlot + QwtPlotItem）对称，并采用现代OpenGL渲染（VBO/VAO + GLSL 3.3 Core着色器）。

主要功能特性

特性

  • ✅ Plot + Item 架构：Qwt3DPlot（渲染窗口）+ Qwt3DPlotItem（绘图item），与2D的 QwtPlot + QwtPlotItem 对称
  • ✅ 多种绘图类型：表面图、网格图、参数曲面、函数绘图等
  • ✅ 现代OpenGL渲染：VBO/VAO + GLSL 3.3 Core着色器（不使用旧版固定管线）
  • ✅ 交互操作：支持鼠标旋转、缩放、平移
  • ✅ 光照和材质：支持光照效果和材质配置
  • ✅ 主题系统：一键切换视觉风格，支持10种预设主题和22种科学色彩映射
  • ✅ 多item组合：一个 Qwt3DPlot 可挂载任意数量的item，在同一GL上下文中统一渲染

架构概述

3D模块遵循与2D模块对称的 Plot + Item 模式：

  • Qwt3DPlot 是渲染窗口（QOpenGLWidget 子类），负责GL上下文管理、视图变换、光照、坐标系统和鼠标/键盘交互。它本身不持有任何绘图数据。
  • Qwt3DPlotItem 是所有3D绘图元素的抽象基类。item自行管理数据、几何和样式，通过 attach() / detach() 挂载到渲染窗口。
  • 一个 Qwt3DPlot 窗口可以挂载任意数量的item，在同一个GL上下文中统一渲染。
classDiagram
    class Qwt3DPlot {
        +attach(Qwt3DPlotItem*)
        +detach(Qwt3DPlotItem*)
        +itemList()
        +setRotation()
        +setScale()
        +enableMouse()
        +showColorLegend()
        +applyTheme()
    }

    class Qwt3DPlotItem {
        <<abstract>>
        +attach(Qwt3DPlot*)
        +detach()
        +draw()*
        +hull()*
        +setZ()
        +itemChanged()
    }

    class Qwt3DSurface {
        +loadFromData()
        +setResolution()
        +setPlotStyle()
        +setDataColor()
        +addEnrichment()
    }

    class Qwt3DFunction {
        +operator()(x,y)*
        +create()
        +setDomain()
        +setMesh()
    }

    Qwt3DPlotItem <|-- Qwt3DSurface
    Qwt3DFunction --> Qwt3DSurface : 生成数据
    Qwt3DPlot o-- Qwt3DPlotItem : 管理

无命名空间

所有3D类直接使用 Qwt3D 前缀定义在全局作用域（如 Qwt3DPlot、Qwt3DSurface）。不再有 namespace Qwt3D——这是相对于 v7.3.2 及更早版本的破坏性变更。

核心类介绍

类名 说明
Qwt3DPlot 3D渲染窗口（QOpenGLWidget），管理GL上下文、视图、光照、坐标系统和item列表
Qwt3DPlotItem 所有3D绘图item的抽象基类（attach/detach/draw/hull）
Qwt3DSurface 3D表面图item，显示连续曲面（同时支持网格和单元数据）
Qwt3DBar 3D柱状图item（1D序列或2D网格直方图）；逐柱立方体，扁平法向
Qwt3DLine 3D线图item；Tube（扫掠圆柱、带光照）/ Lines / Dots 三种样式
Qwt3DFunction 数据生成器，根据 z = f(x, y) 数学函数生成曲面
Qwt3DParametricSurface 参数曲面数据生成器 r(u, v)
Qwt3DCoordinateSystem 3D坐标系统，12轴，支持BOX/FRAME样式
Qwt3DColorLegend 3D颜色条/图例
Qwt3DTheme 3D主题系统，封装背景、网格、colormap、坐标轴、光照等全部视觉属性

使用方法

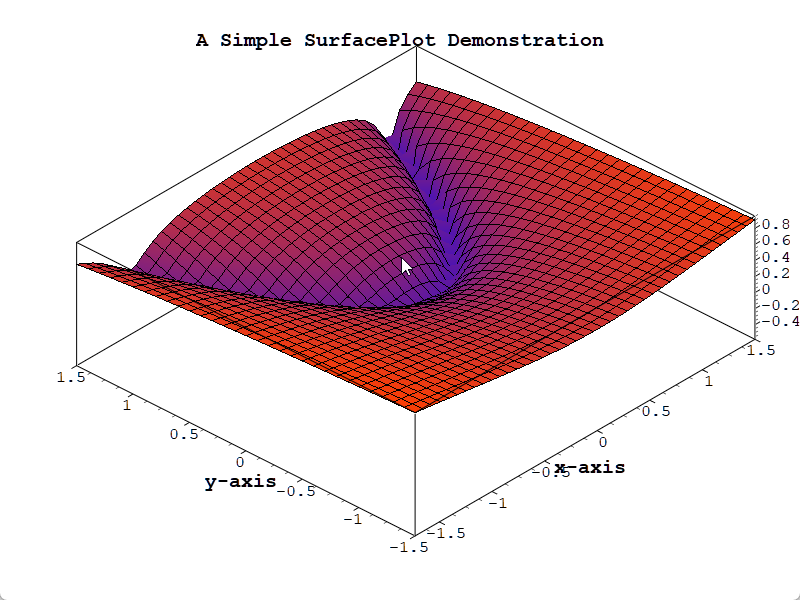

3D绘图的例子位于：examples/3D/simpleplot3D，例子截图如下：

simpleplot3D

基本使用示例

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
#include <qwt3d_plot.h>
#include <qwt3d_surface.h>
#include <qwt3d_function.h>

// 创建渲染窗口
Qwt3DPlot* plot = new Qwt3DPlot();

// 创建曲面item
Qwt3DSurface* surface = new Qwt3DSurface();
surface->attach(plot);

// 定义数学函数
class MyFunction : public Qwt3DFunction
{
public:
    double operator()(double x, double y) override
    {
        return std::sin(x) * std::cos(y);  // 数学函数
    }
};

// 创建函数对象并绑定到曲面item
MyFunction* func = new MyFunction(*surface);
func->setDomain(-5, 5, -5, 5);  // x和y范围
func->setMesh(50, 50);           // 50x50网格
func->create();

// 设置旋转角度
plot->setRotation(30, 0, 45);  // X、Y、Z轴旋转角度

// 显示
plot->show();

数据加载

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
#include <qwt3d_plot.h>
#include <qwt3d_surface.h>

// 创建渲染窗口 + 曲面item
Qwt3DPlot* plot = new Qwt3DPlot();
Qwt3DSurface* surface = new Qwt3DSurface();
surface->attach(plot);

// 分配 100x100 的 Z 值数组
double* zData[100];
for (int i = 0; i < 100; ++i)
    zData[i] = new double[100];
// ... 填充数据 ...

// 加载 Z 值数据，需显式指定 X/Y 范围
surface->loadFromData(zData, 100, 100, 0.0, 100.0, 0.0, 100.0);

// 设置分辨率（1 表示使用全部数据，值越大下采样越强）
surface->setResolution(1);

交互操作

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
// 启用鼠标交互
plot->enableMouse(true);

// 鼠标操作：
// - 左键拖动：旋转视角
// - 中键拖动：平移
// - 滚轮：缩放

// 设置缩放比例
plot->setScale(1.0, 1.0, 1.0);  // X、Y、Z缩放比例

// 设置旋转角度
plot->setRotation(45, 30, 60);  // X、Y、Z轴旋转角度（度）

颜色映射

1
2
3
4
5
6
7
#include <qwt3d_colormap_color.h>

// 启用颜色条
plot->showColorLegend(true);

// 使用 core 模块的 colormap 预设根据 Z 值映射颜色
surface->setDataColor(new Qwt3DColorMapColor(plot, "viridis"));

多item组合绘图

Plot + Item 架构的核心优势之一是能在同一个3D空间中渲染多个item：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
Qwt3DPlot* plot = new Qwt3DPlot();

// 第一个曲面
Qwt3DSurface* surface = new Qwt3DSurface();
surface->loadFromData(gridData, cols, rows, 0, 10, 0, 10);
surface->attach(plot);

// 第二个曲面，设置不同的z-order
Qwt3DSurface* overlay = new Qwt3DSurface();
overlay->loadFromData(overlayData, cols2, rows2, 0, 10, 0, 10);
overlay->setZ(1.0);  // 在上层渲染
overlay->attach(plot);

其他 3D item 类型（v7.3.5+）

除曲面外，3D 模块还提供两个 Qwt3DPlotItem 类型——详见各自的使用说明文档：

  • 3D柱状图（Qwt3DBar）：1D 序列或 2D 网格（3D 直方图），逐柱立方体扁平法向，Filled/FilledMesh/Wireframe。
  • 3D线图（Qwt3DLine）：Tube（带光照扫掠圆柱）/ Lines / Dots，逐顶点 colormap。

主题系统（v7.3.1+）

Qwt3DTheme 类提供一键切换 3D 绘图视觉风格的能力，封装了背景色、网格色、数据色彩映射（colormap）、坐标轴颜色、标题样式、光照预设、着色模式等全部视觉属性。

内置预设主题

预设名称 说明
Default 白底 + jet 色彩映射 + 无光照
Dark 深灰底 + viridis + 柔和光照
Scientific 白底 + jet + 工作室光照
Warm 暖色底 + hot 色彩映射
Cool 冷色底 + cool 色彩映射
Matplotlib matplotlib 风格（viridis + 柔和光照）
EarthTones 大地色调 + autumn 色彩映射
Ocean 海洋色调 + winter 色彩映射
HighContrast 黑底白线高对比度
Presentation 大字体 + 粗线条，适合演示

使用示例

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
#include <qwt3d_theme.h>

// 方式1：使用预设主题（推荐）
plot->applyTheme(Qwt3DTheme::Dark);

// 方式2：通过名称应用主题
plot->applyTheme("Scientific");

// 方式3：自定义主题
Qwt3DTheme theme(Qwt3DTheme::Scientific);
theme.setDataColorPreset("plasma");  // 使用 22 种科学 colormap 预设之一
theme.setShininess(20.0);
theme.setLightingPreset(Qwt3DTheme::Studio);
theme.apply(plot);

色彩映射预设

Qwt3DTheme 通过 core 模块的 QwtColorMapPreset 提供 22 种科学可视化色彩映射：

  • 感知均匀：viridis、plasma、inferno、magma、cividis
  • 经典：jet、hot、cool、spring、summer、autumn、winter
  • 灰度：gray、bone、copper
  • 彩虹：rainbow、hsv、turbo
  • 发散：coolwarm、rdylbu、rdylgn、spectral
1
2
3
4
5
// 切换色彩映射
theme.setDataColorPreset("viridis");

// 查看所有可用预设
QStringList presets = QwtColorMapPreset::availablePresets();

光照预设

预设 说明
NoLighting 无光照，纯色渲染
FlatLight 均匀环境光
Studio 经典三点照明
Outdoor 强方向光 + 环境光
Soft 柔和漫射光

构建配置

使用3D功能需要启用 QWT_CONFIG_QWTPLOT_3D CMake选项：

1
2
3
4
5
6
7
find_package(qwt REQUIRED)

# 链接2D绘图库
target_link_libraries(${PROJECT_NAME} PRIVATE qwt::plot)

# 链接3D绘图库
target_link_libraries(${PROJECT_NAME} PRIVATE qwt::plot3d)

OpenGL依赖

3D绘图模块需要 OpenGL 3.3+ Core Profile，使用 GLSL 3.30 着色器。请确保显卡驱动支持 OpenGL 3.3 或更高版本。模块还内置 gl2ps 用于矢量导出（EPS/PDF），作为 Compatibility Profile 的回退选项。

核心方法总结

Qwt3DPlot 方法

方法 说明
attach(item) / detach(item) 挂载/卸载绘图item
itemList() 获取已挂载的item列表
setRotation(x, y, z) 设置旋转角度（度）
setScale(x, y, z) 设置缩放比例
setZoom(z) 设置缩放级别
enableMouse(bool) 启用/禁用鼠标交互
showColorLegend(bool) 显示/隐藏颜色条
applyTheme(preset) / applyTheme(name) 应用主题
setBackgroundColor(RGBA) 设置背景色

Qwt3DSurface 方法

方法 说明
loadFromData(...) 加载数据数组（3个重载：网格double、网格Triple、单元）
setResolution(int) 设置数据分辨率（1=使用全部数据，值越大下采样越强）
setPlotStyle(PLOTSTYLE) 设置渲染样式（WIREFRAME, HIDDENLINE, FILLED, FILLEDMESH, POINTS）
setDataColor(Qwt3DColor*) 设置数据颜色函数（获取所有权）
setMeshColor(RGBA) / setMeshLineWidth(double) 配置网格外观
setFloorStyle(FLOORSTYLE) 设置地板投影样式
setShading(SHADINGSTYLE) 设置着色模式（FLAT, GOURAUD）
addEnrichment(Qwt3DEnrichment&) 添加顶点/边/面装饰
setNormalLength(double) / showNormals(bool) 配置曲面法线

Qwt3DFunction 方法

方法 说明
operator()(x, y) 纯虚函数 — 用户实现 z = f(x, y)
assign(Qwt3DSurface&) 绑定目标曲面item
setDomain(minX, maxX, minY, maxY) 设置X/Y数据范围
setMesh(columns, rows) 设置网格分辨率
create() / create(surface&) 生成并加载曲面数据

3D绘图建议

  • 数据量不宜过大（推荐100x100网格以下）
  • 复杂曲面可适当降低分辨率提升性能
  • 使用光照效果增强视觉效果
  • 多item重叠时使用 setZ() 控制绘制顺序

相关示例

  • 基础3D绘图：examples/3D/simpleplot3D
  • 3D轴配置：examples/3D/axes
  • 3D增强：examples/3D/enrichments
  • 3D自动切换：examples/3D/autoswitch
  • 动态3D曲面（QwtFigure集成）：examples/3D/figureSurface3D
  • 3D柱状图：examples/3D/bar3D
  • 3D线图：examples/3D/line3D

3D轴配置、3D增强、3D自动切换与动态3D曲面的例子截图如下：

3D Axes

3D Enrichments

3D Autoswitch

3D Figure Surface
