箱线图 (Box Chart) 使用指南¶

QwtPlotBoxChart 是 Qwt 提供的箱线图（Box-and-Whisker Plot）绘制类，用于直观展示数据的统计分布特征。箱线图能够清晰地呈现数据的中位数、四分位数、异常值等关键统计信息，是数据分析和科学可视化中不可或缺的工具。

主要功能特性¶

特性

✅ 灵活的数据输入：支持预计算统计数据和原始数据自动计算两种方式
✅ 自动统计计算：内置统计计算器，支持 Tukey、百分位数、标准差等多种计算方法
✅ 多样化箱体样式：矩形、菱形、缺口形三种显示样式，适配不同分析场景
✅ 方向自由切换：垂直和水平两种显示方向，满足不同布局需求
✅ 异常值智能处理：自动检测异常值，支持自定义符号和抖动显示
✅ 丰富的样式定制：箱体填充、边框、中位数线、须须样式均可自定义

基本概念¶

什么是箱线图¶

箱线图（Box-and-Whisker Plot）是一种用于展示数据分布特征的统计图表。它通过五个关键数值（五数概括）来描述数据的分布情况：

最小值（Minimum）：数据集的最小值或下须须位置
Q1（第一四分位数）：25%的数据小于此值
中位数（Median）：数据的中间值，50%分位点
Q3（第三四分位数）：75%的数据小于此值
最大值（Maximum）：数据集的最大值或上须须位置

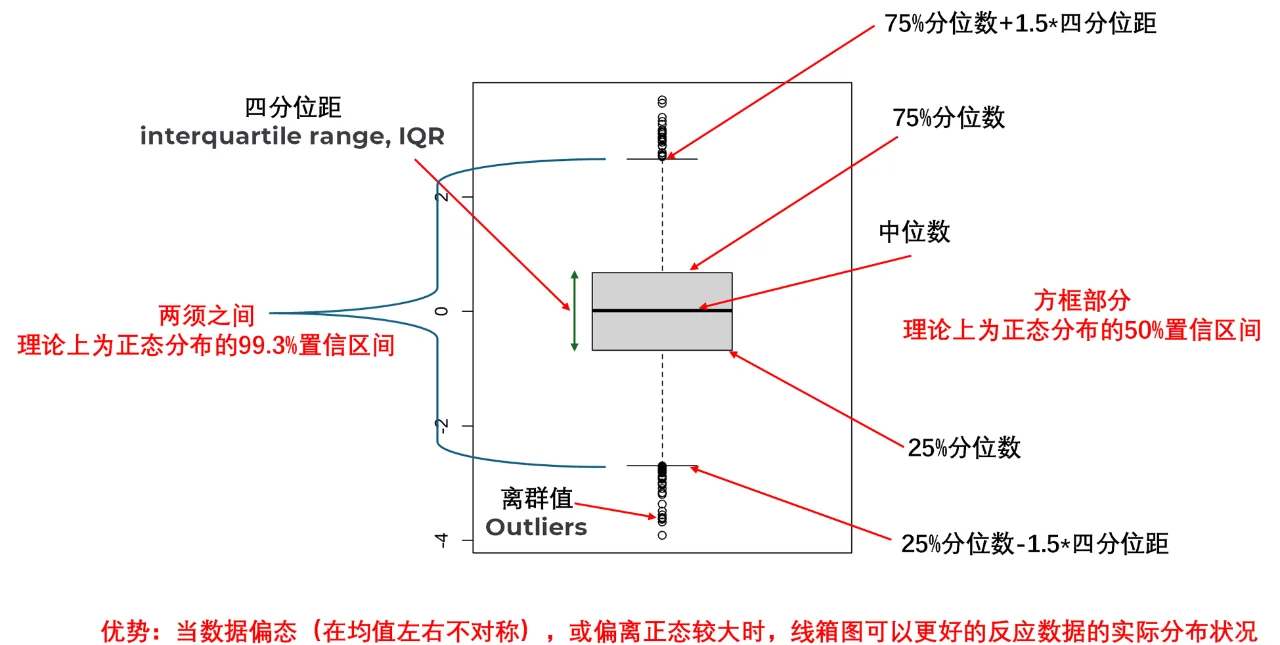

箱线图结构示意¶

下图展示了标准箱线图的各个组成部分：

about-boxplot

类关系结构¶

箱线图相关类的继承和组合关系如下：

classDiagram
    class QwtPlotSeriesItem {
        +drawSeries()
        +boundingRect()
        +rtti()
    }

    class QwtSeriesStore~T~ {
        +setData()
        +sample(i)
        +size()
    }

    class QwtPlotBoxChart {
        +setBoxStyle()
        +setWhiskerStyle()
        +setOrientation()
        +setSamples()
        +setOutliers()
        +setBrush()
        +setPen()
    }

    class QwtBoxSample {
        +position
        +whiskerLower
        +q1
        +median
        +q3
        +whiskerUpper
    }

    class QwtBoxOutlierSample {
        +boxPosition
        +values
    }

    class QwtBoxStatisticsCalculator {
        +calculate()
        +calculateFromRaw()
        +calculateFull()
        +extractOutliers()
    }

    QwtPlotSeriesItem <|-- QwtPlotBoxChart
    QwtSeriesStore <|-- QwtPlotBoxChart
    QwtPlotBoxChart --> QwtBoxSample : 使用
    QwtPlotBoxChart --> QwtBoxOutlierSample : 使用
    QwtBoxStatisticsCalculator --> QwtBoxSample : 创建
    QwtBoxStatisticsCalculator --> QwtBoxOutlierSample : 创建

数据结构详解¶

QwtBoxSample¶

QwtBoxSample 是箱线图的核心数据结构，表示一个箱子的所有统计值：

struct QwtBoxSample {
    double position;       // 箱子在位置轴上的坐标（x轴或y轴位置）
    double whiskerLower;   // 下须须位置
    double q1;             // 第一四分位数（25%分位）
    double median;         // 中位数（50%分位）
    double q3;             // 第三四分位数（75%分位）
    double whiskerUpper;   // 上须须位置
    int outlierCount;      // 异常值数量（仅计数，实际值单独存储）
};

参数顺序说明

构造函数参数顺序为：position, whiskerLower, q1, median, q3, whiskerUpper
请确保传入参数顺序正确，否则箱线图会显示异常

QwtBoxOutlierSample¶

异常值数据单独存储，与箱子数据分离：

struct QwtBoxOutlierSample {
    double boxPosition;       // 对应箱子的位置
    QVector<double> values;   // 所有异常值列表
};

异常值与箱子数据分离的设计优势：

独立渲染控制：异常值可使用不同的符号、颜色、大小
灵活的数据管理：可以单独添加、删除异常值而不影响箱体数据
避免数据冗余：箱体数据和异常值数据各自独立维护

使用方法¶

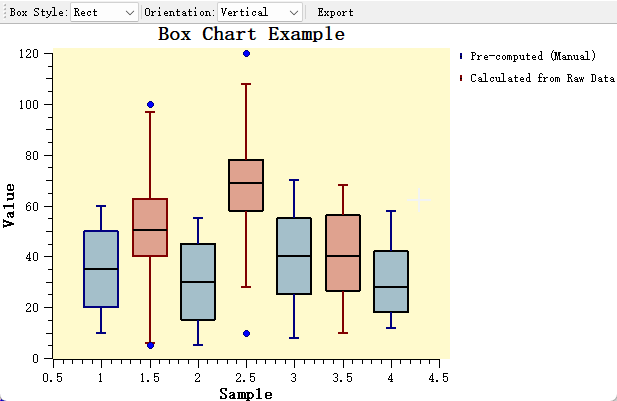

箱形图的例子位于:examples/2D/boxchart，例子截图如下：

BoxChart

1. 创建基本箱线图¶

最简单的使用方式是直接提供预计算的统计数据。这种方式适合已经完成统计分析的场景。

适用场景：
- 数据已通过其他统计软件处理
- 需要精确控制各统计值
- 批量展示多组已计算好的统计数据

#include <QwtPlotBoxChart>
#include <QwtLegend>

// 创建绘图窗口
QwtPlot* plot = new QwtPlot();
plot->setTitle("箱线图示例");
plot->insertLegend(new QwtLegend());

// 创建箱线图对象
QwtPlotBoxChart* boxChart = new QwtPlotBoxChart("数据组A");
boxChart->attach(plot);  // 必须附加到绘图才能显示

// 准备箱线图数据
// 参数顺序：位置, 下须, Q1, 中位数, Q3, 上须
QVector<QwtBoxSample> samples;
samples << QwtBoxSample(1.0, 10.0, 20.0, 35.0, 50.0, 60.0);  // 第一组数据
samples << QwtBoxSample(2.0, 15.0, 25.0, 40.0, 55.0, 70.0);   // 第二组数据
samples << QwtBoxSample(3.0, 8.0, 18.0, 32.0, 48.0, 58.0);    // 第三组数据

// 设置数据到箱线图
boxChart->setSamples(samples);

// 设置样式
boxChart->setBrush(QColor(100, 150, 200, 150));  // 半透明蓝色填充箱体
boxChart->setPen(QPen(Qt::darkBlue, 2.0));       // 深蓝色边框
boxChart->setBoxExtent(0.35);                    // 箱体宽度（相对坐标范围）

2. 从原始数据自动计算¶

当只有原始数据时，可以使用 QwtBoxStatisticsCalculator 自动计算统计量和异常值。

适用场景：
- 实时数据分析展示
- 原始数据直接可视化
- 动态数据更新场景

#include <qwt_box_statistics.h>
#include <QwtSymbol>

// 准备原始数据
QVector<double> rawData;
for (int i = 0; i < 100; i++) {
    rawData << 50.0 + (rand() % 50) - 25.0;  // 生成随机数据
}
// 添加一些极端值作为异常值
rawData << 5.0;    // 低异常值
rawData << 100.0;  // 高异常值

// 计算箱线图统计量
QwtBoxSample sample;             // 输出：箱体统计值
QwtBoxOutlierSample outlier;     // 输出：异常值列表

// calculateFull 函数一次性计算所有数据
QwtBoxStatisticsCalculator::calculateFull(
    1.5,              // 箱子位置
    rawData,          // 原始数据数组
    sample,           // 输出：统计结果
    outlier,          // 输出：异常值结果
    QwtBoxStatisticsCalculator::Tukey,  // 计算方法（Tukey = 1.5×IQR）
    1.5               // IQR系数
);

// 创建箱线图并设置计算后的数据
QwtPlotBoxChart* boxChart = new QwtPlotBoxChart("自动计算");
boxChart->attach(plot);

// 设置箱体数据
QVector<QwtBoxSample> samples;
samples << sample;
boxChart->setSamples(samples);

// 设置异常值数据（可选）
QVector<QwtBoxOutlierSample> outliers;
outliers << outlier;
boxChart->setOutliers(outliers);

// 配置异常值显示样式
QwtSymbol* outlierSymbol = new QwtSymbol(QwtSymbol::Diamond);
outlierSymbol->setSize(8, 8);
outlierSymbol->setBrush(Qt::red);            // 红色填充
outlierSymbol->setPen(QPen(Qt::darkRed, 1)); // 深红边框
boxChart->setOutlierSymbol(outlierSymbol);

// 启用抖动避免重叠
boxChart->setOutlierJitter(0.1);

3. 统计计算方法详解¶

QwtBoxStatisticsCalculator 提供多种须须计算方法，适应不同数据分析需求：

flowchart LR
    A[原始数据] --> B{选择计算方法}
    B -->|Tukey| C[1.5×IQR]
    B -->|Percentile| D[指定百分位]
    B -->|MinMax| E[最小最大值]
    B -->|SD| F[标准差范围]
    B -->|SE| G[标准误范围]
    C --> H[输出: 样本+异常值]
    D --> H
    E --> H
    F --> H
    G --> H

计算方法	适用场景	说明
`Tukey`	标准箱线图	使用 1.5×IQR 确定须须范围，是最经典的异常值检测方法
`Percentile`	自定义范围	使用指定百分位数（如第5和第95百分位）作为须须端点
`MinMax`	完整数据范围	须须延伸到数据的最小值和最大值，不显示异常值
`StandardDeviation`	正态分布数据	使用均值 ± n×标准差确定范围
`StandardError`	统计推断	使用均值 ± n×标准误，适合样本统计推断

方法选择建议

一般数据分析：使用 Tukey 方法（默认）
自定义异常标准：使用 Percentile 或调整 Tukey 系数
展示完整数据分布：使用 MinMax
正态分布检验：使用 StandardDeviation

4. 箱体样式配置¶

QwtPlotBoxChart 提供三种箱体显示样式，各有不同的视觉效果和分析用途：

// 矩形箱体（默认）- 最常用的标准样式
boxChart->setBoxStyle(QwtPlotBoxChart::Rect);

// 菱形箱体 - 强调数据分布的对称性
boxChart->setBoxStyle(QwtPlotBoxChart::Diamond);

// 缺口箱体 - 显示中位数的置信区间
boxChart->setBoxStyle(QwtPlotBoxChart::Notch);

样式选择指南

Rect：标准箱线图样式，适合大多数场景
Diamond：适合对比多个组的数据分布对称性
Notch：缺口表示中位数置信区间，若两组缺口不重叠则中位数显著不同

5. 显示方向切换¶

箱线图支持垂直和水平两种显示方向，可以根据绘图布局灵活调整：

// 垂直方向（默认）- x轴为位置轴，y轴为数值轴
boxChart->setOrientation(Qt::Vertical);

// 水平方向 - y轴为位置轴，x轴为数值轴
boxChart->setOrientation(Qt::Horizontal);

切换方向时需要注意：

方向切换后刷新

切换方向后应调用 plot->replot() 或 plot->setAxisAutoScale() 刷新坐标轴，
否则坐标轴范围可能不适配新的数据方向

// 完整的方向切换示例
void switchOrientation(QwtPlot* plot, QwtPlotBoxChart* boxChart, bool horizontal)
{
    if (horizontal) {
        boxChart->setOrientation(Qt::Horizontal);
        plot->setAxisTitle(QwtAxis::YLeft, "样本位置");
        plot->setAxisTitle(QwtAxis::XBottom, "数值");
    } else {
        boxChart->setOrientation(Qt::Vertical);
        plot->setAxisTitle(QwtAxis::XBottom, "样本位置");
        plot->setAxisTitle(QwtAxis::YLeft, "数值");
    }

    // 重要：刷新坐标轴范围
    plot->setAxisAutoScale(QwtAxis::XBottom);
    plot->setAxisAutoScale(QwtAxis::YLeft);
    plot->replot();
}

6. 异常值样式定制¶

异常值是箱线图的重要组成部分，可以独立定制其显示样式：

// 创建异常值符号
QwtSymbol* symbol = new QwtSymbol(QwtSymbol::Ellipse);
symbol->setSize(10, 10);              // 设置符号大小
symbol->setBrush(QBrush(Qt::red));    // 设置填充颜色
symbol->setPen(QPen(Qt::black, 1));   // 设置边框

// 应用到箱线图
boxChart->setOutlierSymbol(symbol);

// 设置抖动范围避免重叠
// 参数为相对坐标范围的抖动宽度，建议 0.05~0.2
boxChart->setOutlierJitter(0.15);

抖动功能说明：

当多个异常值数值相同或相近时，它们会在同一位置重叠显
