标准的可resize的rect GraphicsItem,可以作为节点的内容显示更多...

#include <DAStandardNodeRectGraphicsItem.h>

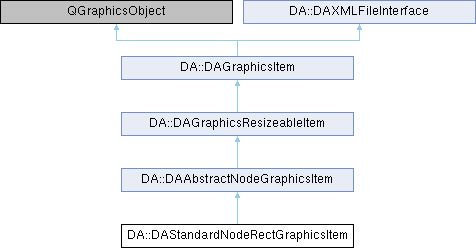

类 DA::DAStandardNodeRectGraphicsItem 继承关系图:

类
class	PrivateData

Public 类型
enum	{ Type = DA::ItemType_GraphicsStandardRectItem }

Public 类型继承自 DA::DAAbstractNodeGraphicsItem
enum	{ Type = DA::ItemType_GraphicsNodeItem }

enum	LinkPointShowType { LinkPointAlwayShow , LinkPointShowOnHover , LinkPointShowOnSelect }
	连接点显示状态更多...

enum	LinkPointLocation { LinkPointLocationOnLeftSide , LinkPointLocationOnTopSide , LinkPointLocationOnRightSide , LinkPointLocationOnBottomSide }
	连接点的位置更多...

Public 类型继承自 DA::DAGraphicsResizeableItem
enum	ControlType { NotUnderAnyControlType = 0 , ControlPointTopLeft , ControlPointTopMid , ControlPointTopRight , ControlPointRightMid , ControlPointBottomRight , ControlPointBottomMid , ControlPointBottomLeft , ControlPointLeftMid , ControlLineLeft , ControlLineTop , ControlLineRight , ControlLineBottom }
	表征控制点和控制线的类型更多...

enum	{ Type = DA::ItemType_DAGraphicsResizeableItem }
	适用qgraphicsitem_cast

Public 类型继承自 DA::DAGraphicsItem
enum	{ Type = DA::ItemType_DAGraphicsItem }

Public 成员函数
int	type () const

	DAStandardNodeRectGraphicsItem (DAAbstractNode n, QGraphicsItem p=nullptr)

void	paintBody (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect) override

void	setText (const QString &t)

QString	getText () const

void	setTextAlignment (Qt::Alignment al)

Qt::Alignment	getTextAlignment () const

Public 成员函数继承自 DA::DAAbstractNodeGraphicsItem
	DAAbstractNodeGraphicsItem (DAAbstractNode n, QGraphicsItem p=nullptr)

DAAbstractNode *	rawNode ()
	获取item对应的node

const DAAbstractNode *	rawNode () const

DAAbstractNode::SharedPointer	node () const

void	setLinkPointShowType (LinkPointShowType t)
	设置连接点的显示属性

LinkPointShowType	getLinkPointShowType () const

void	setLinkPointLocation (DANodeLinkPoint::Way way, LinkPointLocation l)
	设置连接点的位置

LinkPointLocation	getLinkPointLocation (DANodeLinkPoint::Way way) const
	获取连接点的位置

QString	getNodeName () const

QIcon	getIcon () const

void	setIcon (const QIcon &icon)
	设置图标

const DANodeMetaData &	metaData () const
	获取节点元数据

DANodeMetaData &	metaData ()
	获取节点元数据

QList< DANodeLinkPoint >	getLinkPoints () const
	获取连接点群

QList< DANodeLinkPoint >	getOutputLinkPoints () const
	获取所有输出的连接点群

QList< DANodeLinkPoint >	getInputLinkPoints () const
	获取所有输入的连接点群

DANodeLinkPoint	getLinkPoint (const QString &name) const
	获取连接点

DANodeLinkPoint	getInputLinkPoint (const QString &name) const

DANodeLinkPoint	getOutputLinkPoint (const QString &name) const

bool	setLinkPointDirection (const QString &name, AspectDirection d)
	设置linkpoint的方向,linkpoint 方向设置只会影响显示，不会影响工作流的链接

bool	isHaveLinkPoint (const DANodeLinkPoint &pl) const
	判断是否存在连接点,仅判断way和name，不对绘图方面进行判断

bool	isLinkPointLinked (const DANodeLinkPoint &pl)
	判断连接点是否已经链接

void	paintLinkPoints (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget)
	绘制默认连接点

virtual DAAbstractNodeWidget *	getNodeWidget ()
	获取节点对应的设置窗口

void	setNodePalette (const DANodePalette &pl)
	设置调色板

const DANodePalette &	getNodePalette () const
	获取调色板，如果没有设置内部调色板，会返回全局调色板

void	setLinkPointDrawDelegate (DANodeLinkPointDrawDelegate *delegate)
	设置连接点绘制的代理，如果不设置会有一个默认代理

DANodeLinkPointDrawDelegate *	getLinkPointDrawDelegate () const
	获取连接点绘图代理

virtual DANodeLinkPoint	getLinkPointByPos (const QPointF &p, DANodeLinkPoint::Way way=DANodeLinkPoint::Output) const
	通过位置获取linkpoint,如果没有返回一个invalid的DANodeLinkPoint

void	updateLinkPointPos ()
	更新连接点位置，在bodyBoundingRect改变之后调用

void	updateLinkItems ()
	更新链接到这个item的linkitem

void	showLinkPointText (bool on)
	显示连接点的文字

bool	isShowLinkPointText () const

QList< DAAbstractNodeLinkGraphicsItem * >	getLinkItems () const
	获取当前链接上的LinkGraphicsItem

QList< DAAbstractNodeLinkGraphicsItem * >	getInputLinkItems () const
	获取所有链接进来这个节点的连接线

QList< DAAbstractNodeLinkGraphicsItem * >	getOutputLinkItems () const
	获取这个节点链接出去的所有连接线

QList< DAAbstractNodeGraphicsItem * >	getInputItems () const
	获取所有链接到这个节点的节点

QList< DAAbstractNodeGraphicsItem * >	getOutputItems () const
	获取这个节点链接出去的所有节点

QList< std::pair< DAAbstractNodeGraphicsItem *, DANodeLinkPoint > >	getInputInfos () const
	获取输入的信息

QList< std::pair< DAAbstractNodeGraphicsItem *, DANodeLinkPoint > >	getOutputInfos () const
	获取输出的信息

QList< DAAbstractNodeGraphicsItem * >	getLinkChain () const
	获取链接链路，上所有的item

QList< DAAbstractNodeGraphicsItem * >	getOutPutLinkChain () const
	获取输出链接链路的所有节点

QList< DAAbstractNodeGraphicsItem * >	getInPutLinkChain () const
	获取输入链接链路的所有节点

QList< DAAbstractNodeLinkGraphicsItem * >	getLinkItem (const QString &name) const

virtual bool	saveToXml (QDomDocument doc, QDomElement parentElement, const QVersionNumber &ver) const override
	保存到xml中

virtual bool	loadFromXml (const QDomElement *itemElement, const QVersionNumber &ver) override
	从xml中加载

virtual DAAbstractNodeLinkGraphicsItem *	createLinkItem (const DA::DANodeLinkPoint &lp)
	创建连接，继承此函数可以生成连接，如果返回nullptr，scene将不会进行连接

virtual DAAbstractNodeLinkGraphicsItem *	linkTo (const DA::DANodeLinkPoint &fromPoint, DAAbstractNodeGraphicsItem *toItem, const DA::DANodeLinkPoint &toPoint)
	从fromPoint链接到toItem的toPoint点

DAAbstractNodeLinkGraphicsItem *	linkToByName (const QString &fromPointName, DAAbstractNodeGraphicsItem *toItem, const QString &toPointName)
	从fromPointName链接到toItem的toPointName点

virtual void	setBodySize (const QSizeF &s) override
	设置尺寸，这里要随之更新连接点

void	resetLinkPoint ()
	重置链接点，会把原来的信息清空，包括已经链接的item

virtual bool	acceptDragOn (DANodeMetaData mime, const QPointF &scenePos)
	是否接受DANodeMetaData拖曳在此节点上

virtual bool	drop (DANodeMetaData mime, const QPointF &scenePos)
	拖放

virtual void	tryLinkOnItemPos (const QPointF &p, DAAbstractNodeLinkGraphicsItem *linkItem, DANodeLinkPoint::Way way)
	此函数是在连接线点击item时调用的回调，无论点击的位置是否存在连接点，都会调用此回调

virtual void	finishLink (const DANodeLinkPoint &p, DAAbstractNodeLinkGraphicsItem *linkItem, DANodeLinkPoint::Way way, bool isSuccess)
	链接结束的回调，无论有没有成功都会调用此回调函数

virtual void	detachLink (const DANodeLinkPoint &p, DAAbstractNodeLinkGraphicsItem *linkItem, DANodeLinkPoint::Way way)

virtual void	prepareNodeNameChanged (const QString &name)
	节点名字改变准备函数，通过此函数，让节点对名字进行重新绘制

virtual void	groupPositionChanged (const QPointF &pos) override
	分组位置发生了变化

Public 成员函数继承自 DA::DAGraphicsResizeableItem
	DAGraphicsResizeableItem (QGraphicsItem *parent=nullptr)

QRectF	boundingRect () const override
	DAGraphicsResizeableItem的boundingRect会根据getSize尺寸进行计算

QPainterPath	shape () const override
	用户不要继承此shape函数，而是继承bodyShape函数

void	paint (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget) override
	用户不要继承此paint函数，而是继承paintBody函数

QSizeF	testBodySize (const QSizeF &s)
	测试一下setBodySize之后getBodySize能得到的尺寸

QRectF	getBodyRect () const
	绘图的区域

QSizeF	getBodySize () const
	获取尺寸

QRectF	getBodyControlRect () const
	获取body包含控制窗口大小，就是在改变尺寸时包含那8个控制点的最大尺寸

void	setBodyMinimumSize (const QSizeF &s)
	设置最小尺寸

void	setBodyMaximumSize (const QSizeF &s)
	设置最大尺寸

QSizeF	getBodyMinimumSize () const
	获取最小尺寸

QSizeF	getBodyMaximumSize () const
	获取最大尺寸

void	setControlerSize (const QSizeF &s)
	获取控制器的大小

QSizeF	getControlerSize () const

void	setEnableResize (bool on)
	设置是否Delegate可用

bool	isResizable () const
	判断是否允许

void	setBodyPos (const QPointF &p)
	对setPos的封装

void	setBodyScenePos (const QPointF &p)

QPointF	getBodyCenterPoint () const
	返回body的中心点，此坐标系为item坐标系

QPointF	getBodyCenterPos () const
	获取body中心的位置

void	setBodyCenterPos (const QPointF &p)
	setBodyCenterPos

void	setAutoCenterTransformOriginPoint (bool on=true)
	设置TransformOriginPoint自动设置为bodysize的中心,否则为用户自己指定

void	updateTransformOriginPoint ()
	更新TransformOriginPoint

QPair< QPointF, QSizeF >	doItemResize (const QPointF &mousescenePos)
	执行尺寸的改变

virtual QPainterPath	getBodyShape () const
	获取绘图的shape

virtual void	paintSelectedBorder (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget)
	绘制resize边框

virtual void	paintResizeControlPoints (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget)
	绘制resize控制点

virtual void	paintBackground (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect)
	绘制背景

virtual void	paintBorder (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect)
	绘制边框

virtual QRectF	controlPointRect (ControlType tp, const QRectF &bodyRect) const
	生成control points

virtual QSizeF	controlPointSize () const
	控制点的大小

void	prepareControlInfoChange ()
	在尺寸发生变化后调用，刷新控制点的位置

ControlType	getControlPointByPos (const QPointF &pos) const
	测试位置是否在控制点上，如果是返回控制点的类型，如果不在返回NotAtControlPoint

bool	isResizing () const
	判断当前是否处于调整大小的状态中

bool	isSnapToGrid () const
	是否允许对齐网格

QSize	getGridSize () const
	获取网格尺寸

Public 成员函数继承自 DA::DAGraphicsItem
	DAGraphicsItem (QGraphicsItem *parent=nullptr)

void	setBorderPen (const QPen &p)
	设置边框画笔

QPen	getBorderPen () const
	获取当前边框画笔

void	setShowBorder (bool on)
	设置显示边框

bool	isShowBorder () const
	是否显示边框

void	setSelectable (bool on=true)
	设置是否可选中

bool	isSelectable () const
	判断可否被选中

void	setMovable (bool on=true)
	设置为是否可移动

bool	isMovable () const
	判断是否可以移动

void	setBackgroundBrush (const QBrush &b)
	设置背景

QBrush	getBackgroundBrush () const
	获取背景

void	enableShowBackground (bool on)
	设置显示背景

bool	isShowBackground () const
	是否显示背景

void	setScenePos (const QPointF &p)

void	setScenePos (qreal x, qreal y)

uint64_t	getItemID () const

void	setItemID (uint64_t id)

bool	isSceneReadOnly () const
	判断当前场景是否为只读模式，只读模式不允许操作

额外继承的成员函数
信号继承自 DA::DAGraphicsResizeableItem
void	itemBodySizeChanged (const QSizeF &oldsize, const QSizeF &newsize)
	itemBodySizeChanged

静态 Public 成员函数继承自 DA::DAGraphicsItem
static DAGraphicsItem *	cast (QGraphicsItem *i)
	dynamic_cast为DAGraphicsItem

静态 Public 成员函数继承自 DA::DAXMLFileInterface
template<typename std_container_like >
static QDomElement	makeElement (const std_container_like &v, const QString &tagName, QDomDocument *doc)
	生成一个文本

template<typename std_container_like >
static bool	loadElement (std_container_like &v, const QDomElement *ele)
	加载文本

static QDomElement	makeSysInfoElement (const QString &tagName, QDomDocument *doc)

static void	appendElementWithText (QDomElement &parent, const QString &tagName, const QString &text, QDomDocument *doc)
	在parent下，插入一个tag，tag下包含文字text

Protected 成员函数继承自 DA::DAAbstractNodeGraphicsItem
virtual QVariant	itemChange (QGraphicsItem::GraphicsItemChange change, const QVariant &value) override
	处理一些联动事件，如和FCAbstractNodeLinkGraphicsItem的联动

virtual void	mousePressEvent (QGraphicsSceneMouseEvent *event) override
	鼠标按下

virtual void	mouseReleaseEvent (QGraphicsSceneMouseEvent *event) override

virtual void	hoverEnterEvent (QGraphicsSceneHoverEvent *event) override

virtual void	hoverMoveEvent (QGraphicsSceneHoverEvent *event) override

virtual void	hoverLeaveEvent (QGraphicsSceneHoverEvent *event) override

bool	recordLinkInfo (DAAbstractNodeLinkGraphicsItem *link, const DANodeLinkPoint &pl)
	此函数在DAAbstractNodeLinkGraphicsItem的attachedTo/From过程中调用

bool	removeLinkInfo (DAAbstractNodeLinkGraphicsItem *link, const DANodeLinkPoint &pl)
	连接的link在销毁时调用，把item记录的link信息消除

virtual QList< DANodeLinkPoint >	generateLinkPoint () const
	此函数根据DAAbstractNode的输入输出来生成默认的连接点

void	addLinkPoint (const DANodeLinkPoint &lp)
	加入新的连接点

void	setLinkPoint (const QString &name, const DANodeLinkPoint &newLinkpoint)
	更改连接点的信息，name是连接点名字，如果有重名，只修改第一个查找到的名字的连接点

Protected 成员函数继承自 DA::DAGraphicsResizeableItem
void	changeBodySize (const QSizeF &s)
	此函数和setBodySize不同，setBodySize是虚函数，且会校验尺寸的最大最小范围，此函数不进行校验

virtual void	mouseMoveEvent (QGraphicsSceneMouseEvent *event) override

QVariant	itemChange (QGraphicsItem::GraphicsItemChange change, const QVariant &value) override
	DAGraphicsResizeableItem::itemChange

Protected 成员函数继承自 DA::DAGraphicsItem
DAGraphicsScene *	daScene () const

详细描述

标准的可resize的rect GraphicsItem,可以作为节点的内容显示

成员函数说明

◆ paintBody()

void DA::DAStandardNodeRectGraphicsItem::paintBody	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget,
		const QRectF &	bodyRect
	)

overridevirtual

实现了 DA::DAGraphicsResizeableItem.

◆ type()

int DA::DAStandardNodeRectGraphicsItem::type ( ) const

inlinevirtual

重载 DA::DAAbstractNodeGraphicsItem .

该类的文档由以下文件生成:

/home/runner/work/data-workbench/data-workbench/src/DAWorkFlow/DAStandardNodeRectGraphicsItem.h
/home/runner/work/data-workbench/data-workbench/src/DAWorkFlow/DAStandardNodeRectGraphicsItem.cpp
