这是节点的基类，workflow所有节点都继承此类作为一个节点的QGraphicsItem，此item应该由DAAbstractNode创建更多...

#include <DAAbstractNodeGraphicsItem.h>

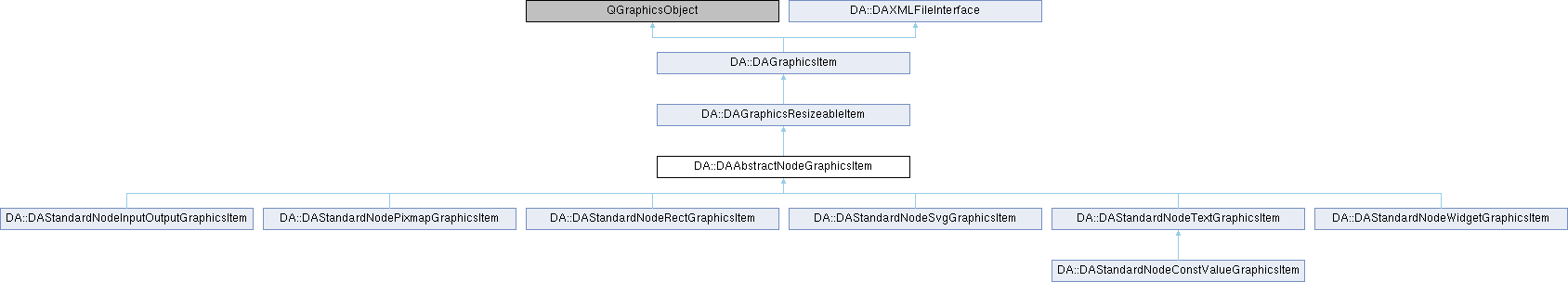

类 DA::DAAbstractNodeGraphicsItem 继承关系图:

类
class	PrivateData

Public 类型
enum	{ Type = DA::ItemType_GraphicsNodeItem }

enum	LinkPointShowType { LinkPointAlwayShow , LinkPointShowOnHover , LinkPointShowOnSelect }
	连接点显示状态更多...

enum	LinkPointLocation { LinkPointLocationOnLeftSide , LinkPointLocationOnTopSide , LinkPointLocationOnRightSide , LinkPointLocationOnBottomSide }
	连接点的位置更多...

Public 类型继承自 DA::DAGraphicsResizeableItem
enum	ControlType { NotUnderAnyControlType = 0 , ControlPointTopLeft , ControlPointTopMid , ControlPointTopRight , ControlPointRightMid , ControlPointBottomRight , ControlPointBottomMid , ControlPointBottomLeft , ControlPointLeftMid , ControlLineLeft , ControlLineTop , ControlLineRight , ControlLineBottom }
	表征控制点和控制线的类型更多...

enum	{ Type = DA::ItemType_DAGraphicsResizeableItem }
	适用qgraphicsitem_cast

Public 类型继承自 DA::DAGraphicsItem
enum	{ Type = DA::ItemType_DAGraphicsItem }

Public 成员函数
int	type () const override

	DAAbstractNodeGraphicsItem (DAAbstractNode n, QGraphicsItem p=nullptr)

DAAbstractNode *	rawNode ()
	获取item对应的node

const DAAbstractNode *	rawNode () const

DAAbstractNode::SharedPointer	node () const

void	setLinkPointShowType (LinkPointShowType t)
	设置连接点的显示属性

LinkPointShowType	getLinkPointShowType () const

void	setLinkPointLocation (DANodeLinkPoint::Way way, LinkPointLocation l)
	设置连接点的位置

LinkPointLocation	getLinkPointLocation (DANodeLinkPoint::Way way) const
	获取连接点的位置

QString	getNodeName () const

QIcon	getIcon () const

void	setIcon (const QIcon &icon)
	设置图标

const DANodeMetaData &	metaData () const
	获取节点元数据

DANodeMetaData &	metaData ()
	获取节点元数据

QList< DANodeLinkPoint >	getLinkPoints () const
	获取连接点群

QList< DANodeLinkPoint >	getOutputLinkPoints () const
	获取所有输出的连接点群

QList< DANodeLinkPoint >	getInputLinkPoints () const
	获取所有输入的连接点群

DANodeLinkPoint	getLinkPoint (const QString &name) const
	获取连接点

DANodeLinkPoint	getInputLinkPoint (const QString &name) const

DANodeLinkPoint	getOutputLinkPoint (const QString &name) const

bool	setLinkPointDirection (const QString &name, AspectDirection d)
	设置linkpoint的方向,linkpoint 方向设置只会影响显示，不会影响工作流的链接

bool	isHaveLinkPoint (const DANodeLinkPoint &pl) const
	判断是否存在连接点,仅判断way和name，不对绘图方面进行判断

bool	isLinkPointLinked (const DANodeLinkPoint &pl)
	判断连接点是否已经链接

void	paintLinkPoints (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget)
	绘制默认连接点

virtual DAAbstractNodeWidget *	getNodeWidget ()
	获取节点对应的设置窗口

void	setNodePalette (const DANodePalette &pl)
	设置调色板

const DANodePalette &	getNodePalette () const
	获取调色板，如果没有设置内部调色板，会返回全局调色板

void	setLinkPointDrawDelegate (DANodeLinkPointDrawDelegate *delegate)
	设置连接点绘制的代理，如果不设置会有一个默认代理

DANodeLinkPointDrawDelegate *	getLinkPointDrawDelegate () const
	获取连接点绘图代理

virtual DANodeLinkPoint	getLinkPointByPos (const QPointF &p, DANodeLinkPoint::Way way=DANodeLinkPoint::Output) const
	通过位置获取linkpoint,如果没有返回一个invalid的DANodeLinkPoint

void	updateLinkPointPos ()
	更新连接点位置，在bodyBoundingRect改变之后调用

void	updateLinkItems ()
	更新链接到这个item的linkitem

void	showLinkPointText (bool on)
	显示连接点的文字

bool	isShowLinkPointText () const

QList< DAAbstractNodeLinkGraphicsItem * >	getLinkItems () const
	获取当前链接上的LinkGraphicsItem

QList< DAAbstractNodeLinkGraphicsItem * >	getInputLinkItems () const
	获取所有链接进来这个节点的连接线

QList< DAAbstractNodeLinkGraphicsItem * >	getOutputLinkItems () const
	获取这个节点链接出去的所有连接线

QList< DAAbstractNodeGraphicsItem * >	getInputItems () const
	获取所有链接到这个节点的节点

QList< DAAbstractNodeGraphicsItem * >	getOutputItems () const
	获取这个节点链接出去的所有节点

QList< std::pair< DAAbstractNodeGraphicsItem *, DANodeLinkPoint > >	getInputInfos () const
	获取输入的信息

QList< std::pair< DAAbstractNodeGraphicsItem *, DANodeLinkPoint > >	getOutputInfos () const
	获取输出的信息

QList< DAAbstractNodeGraphicsItem * >	getLinkChain () const
	获取链接链路，上所有的item

QList< DAAbstractNodeGraphicsItem * >	getOutPutLinkChain () const
	获取输出链接链路的所有节点

QList< DAAbstractNodeGraphicsItem * >	getInPutLinkChain () const
	获取输入链接链路的所有节点

QList< DAAbstractNodeLinkGraphicsItem * >	getLinkItem (const QString &name) const

virtual bool	saveToXml (QDomDocument doc, QDomElement parentElement, const QVersionNumber &ver) const override
	保存到xml中

virtual bool	loadFromXml (const QDomElement *itemElement, const QVersionNumber &ver) override
	从xml中加载

virtual DAAbstractNodeLinkGraphicsItem *	createLinkItem (const DA::DANodeLinkPoint &lp)
	创建连接，继承此函数可以生成连接，如果返回nullptr，scene将不会进行连接

virtual DAAbstractNodeLinkGraphicsItem *	linkTo (const DA::DANodeLinkPoint &fromPoint, DAAbstractNodeGraphicsItem *toItem, const DA::DANodeLinkPoint &toPoint)
	从fromPoint链接到toItem的toPoint点

DAAbstractNodeLinkGraphicsItem *	linkToByName (const QString &fromPointName, DAAbstractNodeGraphicsItem *toItem, const QString &toPointName)
	从fromPointName链接到toItem的toPointName点

virtual void	setBodySize (const QSizeF &s) override
	设置尺寸，这里要随之更新连接点

void	resetLinkPoint ()
	重置链接点，会把原来的信息清空，包括已经链接的item

virtual bool	acceptDragOn (DANodeMetaData mime, const QPointF &scenePos)
	是否接受DANodeMetaData拖曳在此节点上

virtual bool	drop (DANodeMetaData mime, const QPointF &scenePos)
	拖放

virtual void	tryLinkOnItemPos (const QPointF &p, DAAbstractNodeLinkGraphicsItem *linkItem, DANodeLinkPoint::Way way)
	此函数是在连接线点击item时调用的回调，无论点击的位置是否存在连接点，都会调用此回调

virtual void	finishLink (const DANodeLinkPoint &p, DAAbstractNodeLinkGraphicsItem *linkItem, DANodeLinkPoint::Way way, bool isSuccess)
	链接结束的回调，无论有没有成功都会调用此回调函数

virtual void	detachLink (const DANodeLinkPoint &p, DAAbstractNodeLinkGraphicsItem *linkItem, DANodeLinkPoint::Way way)

virtual void	prepareNodeNameChanged (const QString &name)
	节点名字改变准备函数，通过此函数，让节点对名字进行重新绘制

virtual void	groupPositionChanged (const QPointF &pos) override
	分组位置发生了变化

Public 成员函数继承自 DA::DAGraphicsResizeableItem
	DAGraphicsResizeableItem (QGraphicsItem *parent=nullptr)

int	type () const override

QRectF	boundingRect () const override
	DAGraphicsResizeableItem的boundingRect会根据getSize尺寸进行计算

QPainterPath	shape () const override
	用户不要继承此shape函数，而是继承bodyShape函数

void	paint (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget) override
	用户不要继承此paint函数，而是继承paintBody函数

QSizeF	testBodySize (const QSizeF &s)
	测试一下setBodySize之后getBodySize能得到的尺寸

QRectF	getBodyRect () const
	绘图的区域

QSizeF	getBodySize () const
	获取尺寸

QRectF	getBodyControlRect () const
	获取body包含控制窗口大小，就是在改变尺寸时包含那8个控制点的最大尺寸

void	setBodyMinimumSize (const QSizeF &s)
	设置最小尺寸

void	setBodyMaximumSize (const QSizeF &s)
	设置最大尺寸

QSizeF	getBodyMinimumSize () const
	获取最小尺寸

QSizeF	getBodyMaximumSize () const
	获取最大尺寸

void	setControlerSize (const QSizeF &s)
	获取控制器的大小

QSizeF	getControlerSize () const

void	setEnableResize (bool on)
	设置是否Delegate可用

bool	isResizable () const
	判断是否允许

void	setBodyPos (const QPointF &p)
	对setPos的封装

void	setBodyScenePos (const QPointF &p)

QPointF	getBodyCenterPoint () const
	返回body的中心点，此坐标系为item坐标系

QPointF	getBodyCenterPos () const
	获取body中心的位置

void	setBodyCenterPos (const QPointF &p)
	setBodyCenterPos

void	setAutoCenterTransformOriginPoint (bool on=true)
	设置TransformOriginPoint自动设置为bodysize的中心,否则为用户自己指定

void	updateTransformOriginPoint ()
	更新TransformOriginPoint

QPair< QPointF, QSizeF >	doItemResize (const QPointF &mousescenePos)
	执行尺寸的改变

virtual QPainterPath	getBodyShape () const
	获取绘图的shape

virtual void	paintSelectedBorder (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget)
	绘制resize边框

virtual void	paintResizeControlPoints (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget)
	绘制resize控制点

virtual void	paintBackground (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect)
	绘制背景

virtual void	paintBorder (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect)
	绘制边框

virtual void	paintBody (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect)=0

virtual QRectF	controlPointRect (ControlType tp, const QRectF &bodyRect) const
	生成control points

virtual QSizeF	controlPointSize () const
	控制点的大小

void	prepareControlInfoChange ()
	在尺寸发生变化后调用，刷新控制点的位置

ControlType	getControlPointByPos (const QPointF &pos) const
	测试位置是否在控制点上，如果是返回控制点的类型，如果不在返回NotAtControlPoint

bool	isResizing () const
	判断当前是否处于调整大小的状态中

bool	isSnapToGrid () const
	是否允许对齐网格

QSize	getGridSize () const
	获取网格尺寸

Public 成员函数继承自 DA::DAGraphicsItem
	DAGraphicsItem (QGraphicsItem *parent=nullptr)

void	setBorderPen (const QPen &p)
	设置边框画笔

QPen	getBorderPen () const
	获取当前边框画笔

void	setShowBorder (bool on)
	设置显示边框

bool	isShowBorder () const
	是否显示边框

void	setSelectable (bool on=true)
	设置是否可选中

bool	isSelectable () const
	判断可否被选中

void	setMovable (bool on=true)
	设置为是否可移动

bool	isMovable () const
	判断是否可以移动

void	setBackgroundBrush (const QBrush &b)
	设置背景

QBrush	getBackgroundBrush () const
	获取背景

void	enableShowBackground (bool on)
	设置显示背景

bool	isShowBackground () const
	是否显示背景

void	setScenePos (const QPointF &p)

void	setScenePos (qreal x, qreal y)

uint64_t	getItemID () const

void	setItemID (uint64_t id)

bool	isSceneReadOnly () const
	判断当前场景是否为只读模式，只读模式不允许操作

Protected 成员函数
virtual QVariant	itemChange (QGraphicsItem::GraphicsItemChange change, const QVariant &value) override
	处理一些联动事件，如和FCAbstractNodeLinkGraphicsItem的联动

virtual void	mousePressEvent (QGraphicsSceneMouseEvent *event) override
	鼠标按下

virtual void	mouseReleaseEvent (QGraphicsSceneMouseEvent *event) override

virtual void	hoverEnterEvent (QGraphicsSceneHoverEvent *event) override

virtual void	hoverMoveEvent (QGraphicsSceneHoverEvent *event) override

virtual void	hoverLeaveEvent (QGraphicsSceneHoverEvent *event) override

bool	recordLinkInfo (DAAbstractNodeLinkGraphicsItem *link, const DANodeLinkPoint &pl)
	此函数在DAAbstractNodeLinkGraphicsItem的attachedTo/From过程中调用

bool	removeLinkInfo (DAAbstractNodeLinkGraphicsItem *link, const DANodeLinkPoint &pl)
	连接的link在销毁时调用，把item记录的link信息消除

virtual QList< DANodeLinkPoint >	generateLinkPoint () const
	此函数根据DAAbstractNode的输入输出来生成默认的连接点

void	addLinkPoint (const DANodeLinkPoint &lp)
	加入新的连接点

void	setLinkPoint (const QString &name, const DANodeLinkPoint &newLinkpoint)
	更改连接点的信息，name是连接点名字，如果有重名，只修改第一个查找到的名字的连接点

Protected 成员函数继承自 DA::DAGraphicsResizeableItem
void	changeBodySize (const QSizeF &s)
	此函数和setBodySize不同，setBodySize是虚函数，且会校验尺寸的最大最小范围，此函数不进行校验

virtual void	mouseMoveEvent (QGraphicsSceneMouseEvent *event) override

QVariant	itemChange (QGraphicsItem::GraphicsItemChange change, const QVariant &value) override
	DAGraphicsResizeableItem::itemChange

Protected 成员函数继承自 DA::DAGraphicsItem
DAGraphicsScene *	daScene () const

友元
class	DAAbstractNodeLinkGraphicsItem

class	DAAbstractNode

额外继承的成员函数
信号继承自 DA::DAGraphicsResizeableItem
void	itemBodySizeChanged (const QSizeF &oldsize, const QSizeF &newsize)
	itemBodySizeChanged

静态 Public 成员函数继承自 DA::DAGraphicsItem
static DAGraphicsItem *	cast (QGraphicsItem *i)
	dynamic_cast为DAGraphicsItem

静态 Public 成员函数继承自 DA::DAXMLFileInterface
template<typename std_container_like >
static QDomElement	makeElement (const std_container_like &v, const QString &tagName, QDomDocument *doc)
	生成一个文本

template<typename std_container_like >
static bool	loadElement (std_container_like &v, const QDomElement *ele)
	加载文本

static QDomElement	makeSysInfoElement (const QString &tagName, QDomDocument *doc)

static void	appendElementWithText (QDomElement &parent, const QString &tagName, const QString &text, QDomDocument *doc)
	在parent下，插入一个tag，tag下包含文字text

详细描述

这是节点的基类，workflow所有节点都继承此类作为一个节点的QGraphicsItem，此item应该由DAAbstractNode创建

此函数继承DAGraphicsResizeableItem 需要重载 DAGraphicsResizeableItem::paintBody

通过继承DAAbstractNodeGraphicsItem::getNodeWidget 实现设置窗口
通过继承DAGraphicsResizeableItem::paintBody 实现绘制

以下是paintBody的例子：

void XXNodeGraphicsItem::paintBody(QPainter* painter,const QStyleOptionGraphicsItem* option,QWidget* widget,const QRectF& bodyRect)
{
    painter->setPen(getBorderPen());
    painter->setBrush(getBackgroundBrush());
    painter->drawRect(bodyRect);
    paintLinkPoints(painter, option, widget);
}

注解: 这里有个限制，一个DANodeLinkPoint 只能对应一个node的input或output，无法实现一个input对应多个DANodeLinkPoint

参见: DAGraphicsResizeableItem DAAbstractNodeLinkGraphicsItem DANodeLinkPoint

成员枚举类型说明

◆ LinkPointLocation

enum DA::DAAbstractNodeGraphicsItem::LinkPointLocation

连接点的位置

枚举值
LinkPointLocationOnLeftSide	连接点位于左边(进口连接点默认左边)
LinkPointLocationOnTopSide	连接点位于上边
LinkPointLocationOnRightSide	连接点位于右边(出口连接点默认右边)
LinkPointLocationOnBottomSide	连接点位于下边

◆ LinkPointShowType

enum DA::DAAbstractNodeGraphicsItem::LinkPointShowType

连接点显示状态

枚举值
LinkPointAlwayShow	一直显示
LinkPointShowOnHover	处于焦点或者选中才显示
LinkPointShowOnSelect	只有选中时才显示

成员函数说明

◆ acceptDragOn()

bool DA::DAAbstractNodeGraphicsItem::acceptDragOn	(	DANodeMetaData	mime,
		const QPointF &	scenePos
	)

virtual

是否接受DANodeMetaData拖曳在此节点上

如果此函数返回true，说明这个节点接受一个新节点拖曳到此节点上，这时候drop函数就生效

acceptDragOn接口和drop接口是为了实现如下场景：

一个新节点拖曳在旧节点上实现替换或者链接操作

参数

mime

返回

◆ addLinkPoint()

void DA::DAAbstractNodeGraphicsItem::addLinkPoint ( const DANodeLinkPoint & lp )

protected

加入新的连接点

参数

lp

注解: 某些场合，加入新的连接点需要刷新一下连接点位置

参见: updateLinkPointPos

◆ createLinkItem()

DAAbstractNodeLinkGraphicsItem * DA::DAAbstractNodeGraphicsItem::createLinkItem ( const DA::DANodeLinkPoint & lp )

virtual

创建连接，继承此函数可以生成连接，如果返回nullptr，scene将不会进行连接

默认使用DAStandardNodeLinkGraphicsItem来进行连接的创建，如果需要自定义连接，可以继承此函数

此函数创建的连接默认已经连接上lp

如果重写了自己的link，需要如下操作：

DAAbstractNodeLinkGraphicsItem* MyNodeItem::createLinkItem(const DANodeLinkPoint& lp)
{
  Q_UNUSED(lp);
  return new MyLinkGraphicsItem();
}

注解: 返回的link无需attach，attach过程由scene负责

参数

lp	连接点，可以根据不同连接点返回不同的连接线

返回

◆ drop()

bool DA::DAAbstractNodeGraphicsItem::drop	(	DANodeMetaData	mime,
		const QPointF &	scenePos
	)

virtual

拖放

参数

mime

返回

◆ finishLink()

void DA::DAAbstractNodeGraphicsItem::finishLink	(	const DANodeLinkPoint &	p,
		DAAbstractNodeLinkGraphicsItem *	linkItem,
		DANodeLinkPoint::Way	way,
		bool	isSuccess
	)

virtual

链接结束的回调，无论有没有成功都会调用此回调函数

参数

p
linkItem
way	判断是输入还是输出，如果way=Input，就是输入过程的点击（被连接），way=Output，就是输出过程的点击（链接出去）
isSuccess	链接成功或失败

◆ generateLinkPoint()

QList< DANodeLinkPoint > DA::DAAbstractNodeGraphicsItem::generateLinkPoint ( ) const

protectedvirtual

此函数根据DAAbstractNode的输入输出来生成默认的连接点

会调用

参见: DAAbstractNode::inputKeys 获取所有的输入参数, 调用; DAAbstractNode::outputKeys 判断是否生成输出节点

默认所有输入位于左边，所有输出位于右边此函数会调用

参见: updateLinkPointPos 来更新点位置

连接点的方向属性仅仅是为了辅助绘制常规连接点，针对一些特别的连接点，可以通过

参见: DANodeLinkPointDrawDelegate 绘制任意形状的连接点

返回

◆ getInputInfos()

QList< std::pair< DAAbstractNodeGraphicsItem *, DANodeLinkPoint > > DA::DAAbstractNodeGraphicsItem::getInputInfos ( ) const

获取输入的信息

返回

◆ getInputItems()

QList< DAAbstractNodeGraphicsItem * > DA::DAAbstractNodeGraphicsItem::getInputItems ( ) const

获取所有链接到这个节点的节点

返回: 将会去重，也就返回的内容不会有重复

◆ getInPutLinkChain()

QList< DAAbstractNodeGraphicsItem * > DA::DAAbstractNodeGraphicsItem::getInPutLinkChain ( ) const

获取输入链接链路的所有节点

   F------>this
        |

A->B->C->D–

如上图，返回{A,B,C,D,F},注意是乱序

返回: 返回输入链路上所有的item，这个链路如果有环，item不会重复出现，返回的链路不会包含自身 @node 返回节点无序

◆ getInputLinkItems()

QList< DAAbstractNodeLinkGraphicsItem * > DA::DAAbstractNodeGraphicsItem::getInputLinkItems ( ) const

获取所有链接进来这个节点的连接线

返回: 将会去重，也就返回的内容不会有重复

◆ getInputLinkPoints()

QList< DANodeLinkPoint > DA::DAAbstractNodeGraphicsItem::getInputLinkPoints ( ) const

获取所有输入的连接点群

返回

◆ getLinkChain()

QList< DAAbstractNodeGraphicsItem * > DA::DAAbstractNodeGraphicsItem::getLinkChain ( ) const

获取链接链路，上所有的item

这个链路如果有环，item不会重复出现，返回的链路不会包含自身

  F

  |

A->B->C->D

如上图，返回{A,B,C,D,F},注意是乱序

返回: 整个链路的item,注意是乱序

◆ getLinkItems()

QList< DAAbstractNodeLinkGraphicsItem * > DA::DAAbstractNodeGraphicsItem::getLinkItems ( ) const

获取当前链接上的LinkGraphicsItem

返回

◆ getLinkPoint()

DANodeLinkPoint DA::DAAbstractNodeGraphicsItem::getLinkPoint ( const QString & name ) const

获取连接点

参数

name

返回

◆ getLinkPointByPos()

DANodeLinkPoint DA::DAAbstractNodeGraphicsItem::getLinkPointByPos	(	const QPointF &	p,
		DANodeLinkPoint::Way	way = `DANodeLinkPoint::Output`
	)		const

virtual

通过位置获取linkpoint,如果没有返回一个invalid的DANodeLinkPoint

此函数作为虚函数，是scene判断是否点击到了链接点的关键函数，如果连接点是固定的, 是不需要继承此函数的，但对于一些特殊的连接点（如不固定的）就需要通过此函数来获取

此函数默认是调用

参见: DANodeLinkPointDrawDelegate 的; DANodeLinkPointDrawDelegate::getlinkPointRect

参数

p

返回: 如果返回一个默认构造的DANodeLinkPoint，说明没在连接点上

◆ getLinkPointDrawDelegate()

DANodeLinkPointDrawDelegate * DA::DAAbstractNodeGraphicsItem::getLinkPointDrawDelegate ( ) const

获取连接点绘图代理

返回

◆ getLinkPointLocation()

DAAbstractNodeGraphicsItem::LinkPointLocation DA::DAAbstractNodeGraphicsItem::getLinkPointLocation ( DANodeLinkPoint::Way way ) const

获取连接点的位置

返回

◆ getLinkPoints()

QList< DANodeLinkPoint > DA::DAAbstractNodeGraphicsItem::getLinkPoints ( ) const

获取连接点群

返回

◆ getNodePalette()

const DANodePalette & DA::DAAbstractNodeGraphicsItem::getNodePalette ( ) const

获取调色板，如果没有设置内部调色板，会返回全局调色板

返回

◆ getNodeWidget()

DAAbstractNodeWidget * DA::DAAbstractNodeGraphicsItem::getNodeWidget ( )

virtual

获取节点对应的设置窗口

返回

◆ getOutputInfos()

QList< std::pair< DAAbstractNodeGraphicsItem *, DANodeLinkPoint > > DA::DAAbstractNodeGraphicsItem::getOutputInfos ( ) const

获取输出的信息

返回

◆ getOutputItems()

QList< DAAbstractNodeGraphicsItem * > DA::DAAbstractNodeGraphicsItem::getOutputItems ( ) const

获取这个节点链接出去的所有节点

返回: 将会去重，也就返回的内容不会有重复

◆ getOutPutLinkChain()

QList< DAAbstractNodeGraphicsItem * > DA::DAAbstractNodeGraphicsItem::getOutPutLinkChain ( ) const

获取输出链接链路的所有节点

   F

   |

this-> A->B->C->D

如上图，返回{A,B,C,D,F},注意是乱序

返回: 返回输出链路上所有的item，这个链路如果有环，item不会重复出现，返回的链路不会包含自身 @node 返回节点无序

◆ getOutputLinkItems()

QList< DAAbstractNodeLinkGraphicsItem * > DA::DAAbstractNodeGraphicsItem::getOutputLinkItems ( ) const

获取这个节点链接出去的所有连接线

返回: 将会去重，也就返回的内容不会有重复

◆ getOutputLinkPoints()

QList< DANodeLinkPoint > DA::DAAbstractNodeGraphicsItem::getOutputLinkPoints ( ) const

获取所有输出的连接点群

返回

◆ groupPositionChanged()

void DA::DAAbstractNodeGraphicsItem::groupPositionChanged ( const QPointF & pos )

overridevirtual

分组位置发生了变化

分组位置发生了变化也要刷新链接

参数

pos

重载 DA::DAGraphicsItem .

◆ hoverEnterEvent()

void DA::DAAbstractNodeGraphicsItem::hoverEnterEvent ( QGraphicsSceneHoverEvent * event )

overrideprotectedvirtual

重载 DA::DAGraphicsResizeableItem .

◆ hoverLeaveEvent()

void DA::DAAbstractNodeGraphicsItem::hoverLeaveEvent ( QGraphicsSceneHoverEvent * event )

overrideprotectedvirtual

重载 DA::DAGraphicsResizeableItem .

◆ hoverMoveEvent()

void DA::DAAbstractNodeGraphicsItem::hoverMoveEvent ( QGraphicsSceneHoverEvent * event )

overrideprotectedvirtual

重载 DA::DAGraphicsResizeableItem .

◆ isHaveLinkPoint()

bool DA::DAAbstractNodeGraphicsItem::isHaveLinkPoint ( const DANodeLinkPoint & pl ) const

判断是否存在连接点,仅判断way和name，不对绘图方面进行判断

参数

pl

返回

◆ isLinkPointLinked()

bool DA::DAAbstractNodeGraphicsItem::isLinkPointLinked ( const DANodeLinkPoint & pl )

判断连接点是否已经链接

参数

pl

返回

◆ itemChange()

QVariant DA::DAAbstractNodeGraphicsItem::itemChange	(	QGraphicsItem::GraphicsItemChange	change,
		const QVariant &	value
	)

overrideprotectedvirtual

处理一些联动事件，如和FCAbstractNodeLinkGraphicsItem的联动

参数

change
value

返回

重载 DA::DAGraphicsItem .

被 DA::DAStandardNodeSvgGraphicsItem , 以及 DA::DAStandardNodePixmapGraphicsItem 重载.

◆ linkTo()

DAAbstractNodeLinkGraphicsItem * DA::DAAbstractNodeGraphicsItem::linkTo	(	const DA::DANodeLinkPoint &	fromPoint,
		DAAbstractNodeGraphicsItem *	toItem,
		const DA::DANodeLinkPoint &	toPoint
	)

virtual

从fromPoint链接到toItem的toPoint点

注解: 此函数会调用

参见: createLinkItem 如果重写此函数，建议调用DAAbstractNodeGraphicsItem::linkTo

参数

fromPoint	出口链接点
toItem	链接到的item
toPoint	链接到的链接点

返回: 如果链接失败返回nullptr

◆ linkToByName()

DAAbstractNodeLinkGraphicsItem * DA::DAAbstractNodeGraphicsItem::linkToByName	(	const QString &	fromPointName,
		DAAbstractNodeGraphicsItem *	toItem,
		const QString &	toPointName
	)

从fromPointName链接到toItem的toPointName点

此函数最终调用的是

DAAbstractNodeGraphicsItem::linkTo(const DANodeLinkPoint& fromPoint,
                                                                 DAAbstractNodeGraphicsItem* toItem,
                                                                 const DANodeLinkPoint& toPoint)

因此重写上面虚函数即可

参数

fromPointName
toItem
toPointName

返回: 如果链接失败返回nullptr

◆ loadFromXml()

bool DA::DAAbstractNodeGraphicsItem::loadFromXml	(	const QDomElement *	parentElement,
		const QVersionNumber &	ver
	)

overridevirtual

从xml中加载

参数

itemElement

返回

重载 DA::DAGraphicsResizeableItem .

被 DA::DAStandardNodePixmapGraphicsItem 重载.

◆ metaData() [1/2]

DANodeMetaData & DA::DAAbstractNodeGraphicsItem::metaData ( )

获取节点元数据

返回

◆ metaData() [2/2]

const DANodeMetaData & DA::DAAbstractNodeGraphicsItem::metaData ( ) const

获取节点元数据

返回

◆ mousePressEvent()

void DA::DAAbstractNodeGraphicsItem::mousePressEvent ( QGraphicsSceneMouseEvent * event )

overrideprotectedvirtual

鼠标按下

参数

event

重载 DA::DAGraphicsResizeableItem .

◆ mouseReleaseEvent()

void DA::DAAbstractNodeGraphicsItem::mouseReleaseEvent ( QGraphicsSceneMouseEvent * event )

overrideprotectedvirtual

重载 DA::DAGraphicsResizeableItem .

◆ paintLinkPoints()

void DA::DAAbstractNodeGraphicsItem::paintLinkPoints	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget
	)

绘制默认连接点

在paintbody中调用此函数，用于绘制连接点

此函数会调用代理的paintLinkPoints函数

◆ prepareNodeNameChanged()

void DA::DAAbstractNodeGraphicsItem::prepareNodeNameChanged ( const QString & name )

virtual

节点名字改变准备函数，通过此函数，让节点对名字进行重新绘制

参数

name

注解: 此函数仅仅会在节点名字变化的时候才会触发

被 DA::DAStandardNodePixmapGraphicsItem , 以及 DA::DAStandardNodeSvgGraphicsItem 重载.

◆ rawNode()

DAAbstractNode * DA::DAAbstractNodeGraphicsItem::rawNode ( )

获取item对应的node

返回

◆ recordLinkInfo()

bool DA::DAAbstractNodeGraphicsItem::recordLinkInfo	(	DAAbstractNodeLinkGraphicsItem *	link,
		const DANodeLinkPoint &	pl
	)

protected

此函数在DAAbstractNodeLinkGraphicsItem的attachedTo/From过程中调用

参数

item
pl

返回: 如果返回false，说明记录不成功，已经有相同的连接了

◆ removeLinkInfo()

bool DA::DAAbstractNodeGraphicsItem::removeLinkInfo	(	DAAbstractNodeLinkGraphicsItem *	link,
		const DANodeLinkPoint &	pl
	)

protected

连接的link在销毁时调用，把item记录的link信息消除

参数

item
pl

返回

◆ resetLinkPoint()

void DA::DAAbstractNodeGraphicsItem::resetLinkPoint ( )

重置链接点，会把原来的信息清空，包括已经链接的item

注解: 此函数的调用会清空已有的链接

◆ saveToXml()

bool DA::DAAbstractNodeGraphicsItem::saveToXml	(	QDomDocument *	doc,
		QDomElement *	parentElement,
		const QVersionNumber &	ver
	)		const

overridevirtual

保存到xml中

参数

doc
parentElement

返回

重载 DA::DAGraphicsResizeableItem .

被 DA::DAStandardNodePixmapGraphicsItem 重载.

◆ setBodySize()

void DA::DAAbstractNodeGraphicsItem::setBodySize ( const QSizeF & s )

overridevirtual

设置尺寸，这里要随之更新连接点

参数

s

重载 DA::DAGraphicsResizeableItem .

被 DA::DAStandardNodeWidgetGraphicsItem, DA::DAStandardNodePixmapGraphicsItem, DA::DAStandardNodeSvgGraphicsItem , 以及 DA::DAStandardNodeTextGraphicsItem 重载.

◆ setIcon()

void DA::DAAbstractNodeGraphicsItem::setIcon ( const QIcon & icon )

设置图标

参数

icon

◆ setLinkPoint()

void DA::DAAbstractNodeGraphicsItem::setLinkPoint	(	const QString &	name,
		const DANodeLinkPoint &	newLinkpoint
	)

protected

更改连接点的信息，name是连接点名字，如果有重名，只修改第一个查找到的名字的连接点

参数

name
newLinkpoint

◆ setLinkPointDirection()

bool DA::DAAbstractNodeGraphicsItem::setLinkPointDirection	(	const QString &	name,
		AspectDirection	d
	)

设置linkpoint的方向,linkpoint 方向设置只会影响显示，不会影响工作流的链接

参数

name
d

◆ setLinkPointDrawDelegate()

void DA::DAAbstractNodeGraphicsItem::setLinkPointDrawDelegate ( DANodeLinkPointDrawDelegate * delegate )

设置连接点绘制的代理，如果不设置会有一个默认代理

参数

delegate

注解: 代理的内存将交由DAAbstractNodeGraphicsItem控制，用户不要在外部进行delete操作

◆ setLinkPointLocation()

void DA::DAAbstractNodeGraphicsItem::setLinkPointLocation	(	DANodeLinkPoint::Way	way,
		DAAbstractNodeGraphicsItem::LinkPointLocation	l
	)

设置连接点的位置

注解: 设置连接点位置后，需要调用updateLinkPointPos 才能生效

参见: DAAbstractNodeGraphicsItem::LinkPointLocation

参数

l

◆ setLinkPointShowType()

void DA::DAAbstractNodeGraphicsItem::setLinkPointShowType ( LinkPointShowType t )

设置连接点的显示属性

参数

t

◆ setNodePalette()

void DA::DAAbstractNodeGraphicsItem::setNodePalette ( const DANodePalette & pl )

设置调色板

参数

pl

◆ showLinkPointText()

void DA::DAAbstractNodeGraphicsItem::showLinkPointText ( bool on )

显示连接点的文字

参数

on

◆ tryLinkOnItemPos()

void DA::DAAbstractNodeGraphicsItem::tryLinkOnItemPos	(	const QPointF &	p,
		DA::DAAbstractNodeLinkGraphicsItem *	linkItem,
		DANodeLinkPoint::Way	way
	)

virtual

此函数是在连接线点击item时调用的回调，无论点击的位置是否存在连接点，都会调用此回调

通过此函数可以实现动态增加连接点功能，例如一个item的连接点是随着点击而根据某个逻辑判断是否需要存在的，可以重装此函数，在点击时进行判断

参数

p
linkItem	注意，way=Output，linkItem为nullptr，这时连接线还没创建
way	判断是输入还是输出，如果way=Input，就是输入过程的点击（被连接），way=Output，就是输出过程的点击（链接出去）

◆ type()

int DA::DAAbstractNodeGraphicsItem::type ( ) const

inlineoverridevirtual

重载 DA::DAGraphicsItem .

◆ updateLinkPointPos()

void DA::DAAbstractNodeGraphicsItem::updateLinkPointPos ( )

更新连接点位置，在bodyBoundingRect改变之后调用

参数

bodyRect

该类的文档由以下文件生成:

/home/runner/work/data-workbench/data-workbench/src/DAWorkFlow/DAAbstractNodeGraphicsItem.h
/home/runner/work/data-workbench/data-workbench/src/DAWorkFlow/DAAbstractNodeGraphicsItem.cpp

类

Public 类型

Public 成员函数

Protected 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ LinkPointLocation

◆ LinkPointShowType

成员函数说明

◆ acceptDragOn()

◆ addLinkPoint()

◆ createLinkItem()

◆ drop()

◆ finishLink()

◆ generateLinkPoint()

◆ getInputInfos()

◆ getInputItems()

◆ getInPutLinkChain()

◆ getInputLinkItems()

◆ getInputLinkPoints()

◆ getLinkChain()

◆ getLinkItems()

◆ getLinkPoint()

◆ getLinkPointByPos()

◆ getLinkPointDrawDelegate()

◆ getLinkPointLocation()

◆ getLinkPoints()

◆ getNodePalette()

◆ getNodeWidget()

◆ getOutputInfos()

◆ getOutputItems()

◆ getOutPutLinkChain()

◆ getOutputLinkItems()

◆ getOutputLinkPoints()

◆ groupPositionChanged()

◆ hoverEnterEvent()

◆ hoverLeaveEvent()

◆ hoverMoveEvent()

◆ isHaveLinkPoint()

◆ isLinkPointLinked()

◆ itemChange()

◆ linkTo()

◆ linkToByName()

◆ loadFromXml()

◆ metaData() [1/2]

◆ metaData() [2/2]

◆ mousePressEvent()

◆ mouseReleaseEvent()

◆ paintLinkPoints()

◆ prepareNodeNameChanged()

◆ rawNode()

◆ recordLinkInfo()

◆ removeLinkInfo()

◆ resetLinkPoint()

◆ saveToXml()

◆ setBodySize()

◆ setIcon()

◆ setLinkPoint()

◆ setLinkPointDirection()

◆ setLinkPointDrawDelegate()

◆ setLinkPointLocation()

◆ setLinkPointShowType()

◆ setNodePalette()

◆ showLinkPointText()

◆ tryLinkOnItemPos()

◆ type()

◆ updateLinkPointPos()
