DA::DAGraphicsItem类 参考

DAGraphicsView的基本元件 更多...

#include <DAGraphicsItem.h>

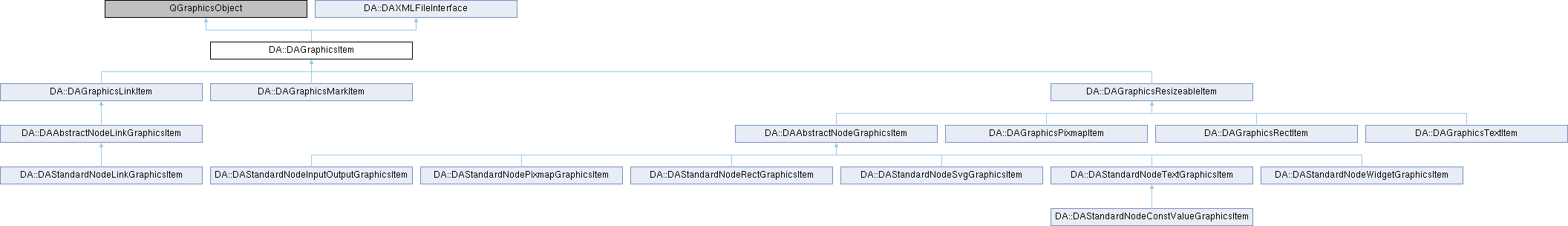

类 DA::DAGraphicsItem 继承关系图:

类
class	PrivateData

Public 类型
enum	{ Type = DA::ItemType_DAGraphicsItem }

Public 成员函数
virtual int	type () const override
	DAGraphicsItem (QGraphicsItem *parent=nullptr)
virtual bool	saveToXml (QDomDocument *doc, QDomElement *parentElement, const QVersionNumber &ver) const override
	保存到xml中
virtual bool	loadFromXml (const QDomElement *parentElement, const QVersionNumber &ver) override
	从xml中加载
void	setBorderPen (const QPen &p)
	设置边框画笔
QPen	getBorderPen () const
	获取当前边框画笔
void	setShowBorder (bool on)
	设置显示边框
bool	isShowBorder () const
	是否显示边框
void	setSelectable (bool on=true)
	设置是否可选中
bool	isSelectable () const
	判断可否被选中
void	setMovable (bool on=true)
	设置为是否可移动
bool	isMovable () const
	判断是否可以移动
void	setBackgroundBrush (const QBrush &b)
	设置背景
QBrush	getBackgroundBrush () const
	获取背景
void	enableShowBackground (bool on)
	设置显示背景
bool	isShowBackground () const
	是否显示背景
virtual void	groupPositionChanged (const QPointF &p)
	分组的位置发生了改变 此函数是在分组后才会回调，分组后，分组的移动对于item来说是不移动的，这时候无法触发ItemPositionChanged的改变，从而导致一些异常，因此需要分组告诉子对象分组移动了
void	setScenePos (const QPointF &p)
void	setScenePos (qreal x, qreal y)
uint64_t	getItemID () const
void	setItemID (uint64_t id)
bool	isSceneReadOnly () const
	判断当前场景是否为只读模式，只读模式不允许操作

静态 Public 成员函数
static DAGraphicsItem *	cast (QGraphicsItem *i)
	dynamic_cast为DAGraphicsItem
静态 Public 成员函数 继承自 DA::DAXMLFileInterface
template<typename std_container_like >
static QDomElement	makeElement (const std_container_like &v, const QString &tagName, QDomDocument *doc)
	生成一个文本
template<typename std_container_like >
static bool	loadElement (std_container_like &v, const QDomElement *ele)
	加载文本
static QDomElement	makeSysInfoElement (const QString &tagName, QDomDocument *doc)
static void	appendElementWithText (QDomElement &parent, const QString &tagName, const QString &text, QDomDocument *doc)
	在parent下，插入一个tag，tag下包含文字text

Protected 成员函数
DAGraphicsScene *	daScene () const
virtual QVariant	itemChange (QGraphicsItem::GraphicsItemChange change, const QVariant &value) override
	这里主要对只读模式的过滤

详细描述

DAGraphicsView的基本元件

DAGraphicsItem提供了统一的saveToXml接口 加载的过程通过DAGraphicsItemFactory进行加载

成员函数说明

cast()

DAGraphicsItem * DA::DAGraphicsItem::cast ( QGraphicsItem *  i )

static

dynamic_cast为DAGraphicsItem

参数

i

返回

enableShowBackground()

void DA::DAGraphicsItem::enableShowBackground

(

bool

on

)

设置显示背景

参数

on

getBackgroundBrush()

QBrush DA::DAGraphicsItem::getBackgroundBrush

(

)

const

获取背景

返回

getBorderPen()

QPen DA::DAGraphicsItem::getBorderPen

(

)

const

获取当前边框画笔

返回

groupPositionChanged()

void DA::DAGraphicsItem::groupPositionChanged ( const QPointF &  p )

virtual

分组的位置发生了改变 此函数是在分组后才会回调，分组后，分组的移动对于item来说是不移动的，这时候无法触发ItemPositionChanged的改变，从而导致一些异常，因此需要分组告诉子对象分组移动了

参数

pos	分组的位置，如果要获取当前item的位置，获取parent，后再map

被 DA::DAAbstractNodeGraphicsItem 重载.

isMovable()

bool DA::DAGraphicsItem::isMovable

(

)

const

判断是否可以移动

返回

isSceneReadOnly()

bool DA::DAGraphicsItem::isSceneReadOnly

(

)

const

判断当前场景是否为只读模式，只读模式不允许操作

在继承此类时要通过此函数判断当前的状态

只读模式下，一些值会被过滤，例如：

QVariant DAGraphicsItem::itemChange(GraphicsItemChange change, const QVariant& value)
{
    switch (change) {
    case QGraphicsItem::ItemRotationChange: {
        if (isSceneReadOnly()) {
            return rotation();
        }
    } break;
    case QGraphicsItem::ItemPositionChange: {
        if (isSceneReadOnly()) {
            return pos();
        }
    } break;
    case QGraphicsItem::ItemOpacityChange: {
        if (isSceneReadOnly()) {
            return opacity();
        }
    } break;
    default:
        break;
    }
    return QGraphicsObject::itemChange(change, value);
}

返回

isSelectable()

bool DA::DAGraphicsItem::isSelectable

(

)

const

判断可否被选中

返回

isShowBackground()

bool DA::DAGraphicsItem::isShowBackground

(

)

const

是否显示背景

返回

isShowBorder()

bool DA::DAGraphicsItem::isShowBorder

(

)

const

是否显示边框

返回

itemChange()

QVariant DA::DAGraphicsItem::itemChange ( QGraphicsItem::GraphicsItemChange  change, const QVariant &  value  )

overrideprotectedvirtual

这里主要对只读模式的过滤

参数

change
value

返回

被 DA::DAStandardNodeSvgGraphicsItem, DA::DAGraphicsResizeableItem, DA::DAGraphicsTextItem, DA::DAAbstractNodeGraphicsItem, DA::DAAbstractNodeLinkGraphicsItem , 以及 DA::DAStandardNodePixmapGraphicsItem 重载.

loadFromXml()

bool DA::DAGraphicsItem::loadFromXml ( const QDomElement *  parentElement, const QVersionNumber &  ver  )

overridevirtual

从xml中加载

参数

itemElement

返回

实现了 DA::DAXMLFileInterface.

被 DA::DAGraphicsPixmapItem, DA::DAGraphicsRectItem, DA::DAGraphicsResizeableItem, DA::DAGraphicsTextItem, DA::DAAbstractNodeGraphicsItem, DA::DAStandardNodePixmapGraphicsItem, DA::DAGraphicsLinkItem, DA::DAGraphicsMarkItem , 以及 DA::DAAbstractNodeLinkGraphicsItem 重载.

saveToXml()

bool DA::DAGraphicsItem::saveToXml ( QDomDocument *  doc, QDomElement *  parentElement, const QVersionNumber &  ver  ) const

overridevirtual

保存到xml中

参数

doc
parentElement

返回

实现了 DA::DAXMLFileInterface.

被 DA::DAGraphicsLinkItem, DA::DAGraphicsMarkItem, DA::DAGraphicsPixmapItem, DA::DAGraphicsRectItem, DA::DAGraphicsResizeableItem, DA::DAGraphicsTextItem, DA::DAAbstractNodeGraphicsItem, DA::DAAbstractNodeLinkGraphicsItem , 以及 DA::DAStandardNodePixmapGraphicsItem 重载.

setBackgroundBrush()

void DA::DAGraphicsItem::setBackgroundBrush

(

const QBrush &

b

)

设置背景

参数

b

setBorderPen()

void DA::DAGraphicsItem::setBorderPen

(

const QPen &

p

)

设置边框画笔

注解

设置后不会重绘，重绘用户自己调用update

参数

p

setMovable()

void DA::DAGraphicsItem::setMovable

(

bool

on = true

)

设置为是否可移动

参数

on

setSelectable()

void DA::DAGraphicsItem::setSelectable

(

bool

on = true

)

设置是否可选中

参数

on

setShowBorder()

void DA::DAGraphicsItem::setShowBorder

(

bool

on

)

设置显示边框

参数

on

---

该类的文档由以下文件生成:

• /home/runner/work/data-workbench/data-workbench/src/DAGraphicsView/DAGraphicsItem.h
• /home/runner/work/data-workbench/data-workbench/src/DAGraphicsView/DAGraphicsItem.cpp
