#include <DAGraphicsRectItem.h>

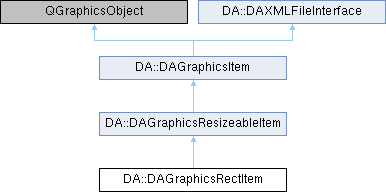

类 DA::DAGraphicsRectItem 继承关系图:

类
class	PrivateData

Public 类型
enum	{ Type = DA::ItemType_DAGraphicsRectItem }
	适用qgraphicsitem_cast

Public 类型继承自 DA::DAGraphicsResizeableItem
enum	ControlType { NotUnderAnyControlType = 0 , ControlPointTopLeft , ControlPointTopMid , ControlPointTopRight , ControlPointRightMid , ControlPointBottomRight , ControlPointBottomMid , ControlPointBottomLeft , ControlPointLeftMid , ControlLineLeft , ControlLineTop , ControlLineRight , ControlLineBottom }
	表征控制点和控制线的类型更多...

enum	{ Type = DA::ItemType_DAGraphicsResizeableItem }
	适用qgraphicsitem_cast

Public 类型继承自 DA::DAGraphicsItem
enum	{ Type = DA::ItemType_DAGraphicsItem }

Public 成员函数
int	type () const override

	DAGraphicsRectItem (QGraphicsItem *parent=nullptr)

void	setText (const QString &t)

QString	getText () const

void	setTextAlignment (Qt::Alignment al)

Qt::Alignment	getTextAlignment () const

QPen	getTextPen () const

void	setTextPen (const QPen &p)

QBrush	getRectFillBrush () const

void	setRectFillBrush (const QBrush &b)

virtual bool	saveToXml (QDomDocument doc, QDomElement parentElement, const QVersionNumber &ver) const override
	保存到xml中

virtual bool	loadFromXml (const QDomElement *itemElement, const QVersionNumber &ver) override
	从xml中加载

void	paintBody (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect) override

Public 成员函数继承自 DA::DAGraphicsResizeableItem
	DAGraphicsResizeableItem (QGraphicsItem *parent=nullptr)

int	type () const override

QRectF	boundingRect () const override
	DAGraphicsResizeableItem的boundingRect会根据getSize尺寸进行计算

QPainterPath	shape () const override
	用户不要继承此shape函数，而是继承bodyShape函数

void	paint (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget) override
	用户不要继承此paint函数，而是继承paintBody函数

QSizeF	testBodySize (const QSizeF &s)
	测试一下setBodySize之后getBodySize能得到的尺寸

virtual void	setBodySize (const QSizeF &s)
	设置尺寸

QRectF	getBodyRect () const
	绘图的区域

QSizeF	getBodySize () const
	获取尺寸

QRectF	getBodyControlRect () const
	获取body包含控制窗口大小，就是在改变尺寸时包含那8个控制点的最大尺寸

void	setBodyMinimumSize (const QSizeF &s)
	设置最小尺寸

void	setBodyMaximumSize (const QSizeF &s)
	设置最大尺寸

QSizeF	getBodyMinimumSize () const
	获取最小尺寸

QSizeF	getBodyMaximumSize () const
	获取最大尺寸

void	setControlerSize (const QSizeF &s)
	获取控制器的大小

QSizeF	getControlerSize () const

void	setEnableResize (bool on)
	设置是否Delegate可用

bool	isResizable () const
	判断是否允许

void	setBodyPos (const QPointF &p)
	对setPos的封装

void	setBodyScenePos (const QPointF &p)

QPointF	getBodyCenterPoint () const
	返回body的中心点，此坐标系为item坐标系

QPointF	getBodyCenterPos () const
	获取body中心的位置

void	setBodyCenterPos (const QPointF &p)
	setBodyCenterPos

void	setAutoCenterTransformOriginPoint (bool on=true)
	设置TransformOriginPoint自动设置为bodysize的中心,否则为用户自己指定

void	updateTransformOriginPoint ()
	更新TransformOriginPoint

QPair< QPointF, QSizeF >	doItemResize (const QPointF &mousescenePos)
	执行尺寸的改变

virtual QPainterPath	getBodyShape () const
	获取绘图的shape

virtual void	paintSelectedBorder (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget)
	绘制resize边框

virtual void	paintResizeControlPoints (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget)
	绘制resize控制点

virtual void	paintBackground (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect)
	绘制背景

virtual void	paintBorder (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect)
	绘制边框

virtual QRectF	controlPointRect (ControlType tp, const QRectF &bodyRect) const
	生成control points

virtual QSizeF	controlPointSize () const
	控制点的大小

void	prepareControlInfoChange ()
	在尺寸发生变化后调用，刷新控制点的位置

ControlType	getControlPointByPos (const QPointF &pos) const
	测试位置是否在控制点上，如果是返回控制点的类型，如果不在返回NotAtControlPoint

bool	isResizing () const
	判断当前是否处于调整大小的状态中

bool	isSnapToGrid () const
	是否允许对齐网格

QSize	getGridSize () const
	获取网格尺寸

Public 成员函数继承自 DA::DAGraphicsItem
	DAGraphicsItem (QGraphicsItem *parent=nullptr)

void	setBorderPen (const QPen &p)
	设置边框画笔

QPen	getBorderPen () const
	获取当前边框画笔

void	setShowBorder (bool on)
	设置显示边框

bool	isShowBorder () const
	是否显示边框

void	setSelectable (bool on=true)
	设置是否可选中

bool	isSelectable () const
	判断可否被选中

void	setMovable (bool on=true)
	设置为是否可移动

bool	isMovable () const
	判断是否可以移动

void	setBackgroundBrush (const QBrush &b)
	设置背景

QBrush	getBackgroundBrush () const
	获取背景

void	enableShowBackground (bool on)
	设置显示背景

bool	isShowBackground () const
	是否显示背景

virtual void	groupPositionChanged (const QPointF &p)
	分组的位置发生了改变此函数是在分组后才会回调，分组后，分组的移动对于item来说是不移动的，这时候无法触发ItemPositionChanged的改变，从而导致一些异常，因此需要分组告诉子对象分组移动了

void	setScenePos (const QPointF &p)

void	setScenePos (qreal x, qreal y)

uint64_t	getItemID () const

void	setItemID (uint64_t id)

bool	isSceneReadOnly () const
	判断当前场景是否为只读模式，只读模式不允许操作

额外继承的成员函数
信号继承自 DA::DAGraphicsResizeableItem
void	itemBodySizeChanged (const QSizeF &oldsize, const QSizeF &newsize)
	itemBodySizeChanged

静态 Public 成员函数继承自 DA::DAGraphicsItem
static DAGraphicsItem *	cast (QGraphicsItem *i)
	dynamic_cast为DAGraphicsItem

静态 Public 成员函数继承自 DA::DAXMLFileInterface
template<typename std_container_like >
static QDomElement	makeElement (const std_container_like &v, const QString &tagName, QDomDocument *doc)
	生成一个文本

template<typename std_container_like >
static bool	loadElement (std_container_like &v, const QDomElement *ele)
	加载文本

static QDomElement	makeSysInfoElement (const QString &tagName, QDomDocument *doc)

static void	appendElementWithText (QDomElement &parent, const QString &tagName, const QString &text, QDomDocument *doc)
	在parent下，插入一个tag，tag下包含文字text

Protected 成员函数继承自 DA::DAGraphicsResizeableItem
void	changeBodySize (const QSizeF &s)
	此函数和setBodySize不同，setBodySize是虚函数，且会校验尺寸的最大最小范围，此函数不进行校验

virtual void	hoverEnterEvent (QGraphicsSceneHoverEvent *event) override

virtual void	hoverMoveEvent (QGraphicsSceneHoverEvent *event) override

virtual void	hoverLeaveEvent (QGraphicsSceneHoverEvent *event) override

virtual void	mousePressEvent (QGraphicsSceneMouseEvent *event) override

virtual void	mouseReleaseEvent (QGraphicsSceneMouseEvent *event) override

virtual void	mouseMoveEvent (QGraphicsSceneMouseEvent *event) override

QVariant	itemChange (QGraphicsItem::GraphicsItemChange change, const QVariant &value) override
	DAGraphicsResizeableItem::itemChange

Protected 成员函数继承自 DA::DAGraphicsItem
DAGraphicsScene *	daScene () const

详细描述

矩形图元

成员函数说明

◆ loadFromXml()

bool DA::DAGraphicsRectItem::loadFromXml	(	const QDomElement *	parentElement,
		const QVersionNumber &	ver
	)

overridevirtual

从xml中加载

参数

itemElement

返回

重载 DA::DAGraphicsResizeableItem .

◆ paintBody()

void DA::DAGraphicsRectItem::paintBody	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget,
		const QRectF &	bodyRect
	)

overridevirtual

实现了 DA::DAGraphicsResizeableItem.

◆ saveToXml()

bool DA::DAGraphicsRectItem::saveToXml	(	QDomDocument *	doc,
		QDomElement *	parentElement,
		const QVersionNumber &	ver
	)		const

overridevirtual

保存到xml中

参数

doc
parentElement

返回

重载 DA::DAGraphicsResizeableItem .

◆ type()

int DA::DAGraphicsRectItem::type ( ) const

inlineoverridevirtual

重载 DA::DAGraphicsItem .

该类的文档由以下文件生成:

/home/runner/work/data-workbench/data-workbench/src/DAGraphicsView/DAGraphicsRectItem.h
/home/runner/work/data-workbench/data-workbench/src/DAGraphicsView/DAGraphicsRectItem.cpp
