用于调整大小的item 更多...

#include <DAGraphicsResizeableItem.h>

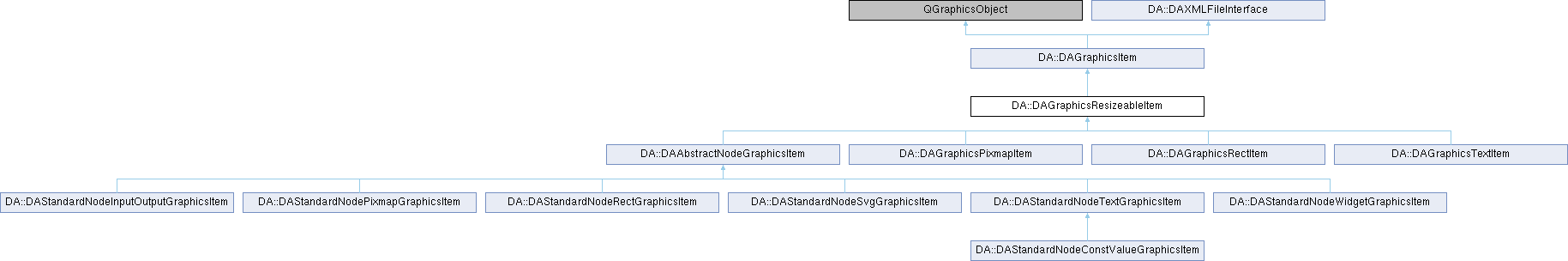

类 DA::DAGraphicsResizeableItem 继承关系图:

类
class	PrivateData

Public 类型
enum	ControlType { NotUnderAnyControlType = 0 , ControlPointTopLeft , ControlPointTopMid , ControlPointTopRight , ControlPointRightMid , ControlPointBottomRight , ControlPointBottomMid , ControlPointBottomLeft , ControlPointLeftMid , ControlLineLeft , ControlLineTop , ControlLineRight , ControlLineBottom }
	表征控制点和控制线的类型更多...

enum	{ Type = DA::ItemType_DAGraphicsResizeableItem }
	适用qgraphicsitem_cast

Public 类型继承自 DA::DAGraphicsItem
enum	{ Type = DA::ItemType_DAGraphicsItem }

信号
void	itemBodySizeChanged (const QSizeF &oldsize, const QSizeF &newsize)
	itemBodySizeChanged

Public 成员函数
	DAGraphicsResizeableItem (QGraphicsItem *parent=nullptr)

int	type () const override

QRectF	boundingRect () const override
	DAGraphicsResizeableItem的boundingRect会根据getSize尺寸进行计算

QPainterPath	shape () const override
	用户不要继承此shape函数，而是继承bodyShape函数

void	paint (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget) override
	用户不要继承此paint函数，而是继承paintBody函数

virtual bool	saveToXml (QDomDocument doc, QDomElement parentElement, const QVersionNumber &ver) const override
	保存到xml中

virtual bool	loadFromXml (const QDomElement *itemElement, const QVersionNumber &ver) override
	从xml中加载

QSizeF	testBodySize (const QSizeF &s)
	测试一下setBodySize之后getBodySize能得到的尺寸

virtual void	setBodySize (const QSizeF &s)
	设置尺寸

QRectF	getBodyRect () const
	绘图的区域

QSizeF	getBodySize () const
	获取尺寸

QRectF	getBodyControlRect () const
	获取body包含控制窗口大小，就是在改变尺寸时包含那8个控制点的最大尺寸

void	setBodyMinimumSize (const QSizeF &s)
	设置最小尺寸

void	setBodyMaximumSize (const QSizeF &s)
	设置最大尺寸

QSizeF	getBodyMinimumSize () const
	获取最小尺寸

QSizeF	getBodyMaximumSize () const
	获取最大尺寸

void	setControlerSize (const QSizeF &s)
	获取控制器的大小

QSizeF	getControlerSize () const

void	setEnableResize (bool on)
	设置是否Delegate可用

bool	isResizable () const
	判断是否允许

void	setBodyPos (const QPointF &p)
	对setPos的封装

void	setBodyScenePos (const QPointF &p)

QPointF	getBodyCenterPoint () const
	返回body的中心点，此坐标系为item坐标系

QPointF	getBodyCenterPos () const
	获取body中心的位置

void	setBodyCenterPos (const QPointF &p)
	setBodyCenterPos

void	setAutoCenterTransformOriginPoint (bool on=true)
	设置TransformOriginPoint自动设置为bodysize的中心,否则为用户自己指定

void	updateTransformOriginPoint ()
	更新TransformOriginPoint

QPair< QPointF, QSizeF >	doItemResize (const QPointF &mousescenePos)
	执行尺寸的改变

virtual QPainterPath	getBodyShape () const
	获取绘图的shape

virtual void	paintSelectedBorder (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget)
	绘制resize边框

virtual void	paintResizeControlPoints (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget)
	绘制resize控制点

virtual void	paintBackground (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect)
	绘制背景

virtual void	paintBorder (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect)
	绘制边框

virtual void	paintBody (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QRectF &bodyRect)=0

virtual QRectF	controlPointRect (ControlType tp, const QRectF &bodyRect) const
	生成control points

virtual QSizeF	controlPointSize () const
	控制点的大小

void	prepareControlInfoChange ()
	在尺寸发生变化后调用，刷新控制点的位置

ControlType	getControlPointByPos (const QPointF &pos) const
	测试位置是否在控制点上，如果是返回控制点的类型，如果不在返回NotAtControlPoint

bool	isResizing () const
	判断当前是否处于调整大小的状态中

bool	isSnapToGrid () const
	是否允许对齐网格

QSize	getGridSize () const
	获取网格尺寸

Public 成员函数继承自 DA::DAGraphicsItem
	DAGraphicsItem (QGraphicsItem *parent=nullptr)

void	setBorderPen (const QPen &p)
	设置边框画笔

QPen	getBorderPen () const
	获取当前边框画笔

void	setShowBorder (bool on)
	设置显示边框

bool	isShowBorder () const
	是否显示边框

void	setSelectable (bool on=true)
	设置是否可选中

bool	isSelectable () const
	判断可否被选中

void	setMovable (bool on=true)
	设置为是否可移动

bool	isMovable () const
	判断是否可以移动

void	setBackgroundBrush (const QBrush &b)
	设置背景

QBrush	getBackgroundBrush () const
	获取背景

void	enableShowBackground (bool on)
	设置显示背景

bool	isShowBackground () const
	是否显示背景

virtual void	groupPositionChanged (const QPointF &p)
	分组的位置发生了改变此函数是在分组后才会回调，分组后，分组的移动对于item来说是不移动的，这时候无法触发ItemPositionChanged的改变，从而导致一些异常，因此需要分组告诉子对象分组移动了

void	setScenePos (const QPointF &p)

void	setScenePos (qreal x, qreal y)

uint64_t	getItemID () const

void	setItemID (uint64_t id)

bool	isSceneReadOnly () const
	判断当前场景是否为只读模式，只读模式不允许操作

Protected 成员函数
void	changeBodySize (const QSizeF &s)
	此函数和setBodySize不同，setBodySize是虚函数，且会校验尺寸的最大最小范围，此函数不进行校验

virtual void	hoverEnterEvent (QGraphicsSceneHoverEvent *event) override

virtual void	hoverMoveEvent (QGraphicsSceneHoverEvent *event) override

virtual void	hoverLeaveEvent (QGraphicsSceneHoverEvent *event) override

virtual void	mousePressEvent (QGraphicsSceneMouseEvent *event) override

virtual void	mouseReleaseEvent (QGraphicsSceneMouseEvent *event) override

virtual void	mouseMoveEvent (QGraphicsSceneMouseEvent *event) override

QVariant	itemChange (QGraphicsItem::GraphicsItemChange change, const QVariant &value) override
	DAGraphicsResizeableItem::itemChange

Protected 成员函数继承自 DA::DAGraphicsItem
DAGraphicsScene *	daScene () const

额外继承的成员函数
静态 Public 成员函数继承自 DA::DAGraphicsItem
static DAGraphicsItem *	cast (QGraphicsItem *i)
	dynamic_cast为DAGraphicsItem

静态 Public 成员函数继承自 DA::DAXMLFileInterface
template<typename std_container_like >
static QDomElement	makeElement (const std_container_like &v, const QString &tagName, QDomDocument *doc)
	生成一个文本

template<typename std_container_like >
static bool	loadElement (std_container_like &v, const QDomElement *ele)
	加载文本

static QDomElement	makeSysInfoElement (const QString &tagName, QDomDocument *doc)

static void	appendElementWithText (QDomElement &parent, const QString &tagName, const QString &text, QDomDocument *doc)
	在parent下，插入一个tag，tag下包含文字text

详细描述

用于调整大小的item

TODO:DAGraphicsResizeableItem改为DAGraphicsResizeOverlayItem

成员枚举类型说明

◆ ControlType

enum DA::DAGraphicsResizeableItem::ControlType

表征控制点和控制线的类型

枚举值
NotUnderAnyControlType	不在控制点上
ControlPointTopLeft	左上控制点
ControlPointTopMid	顶部中间控制点
ControlPointTopRight	右上控制点
ControlPointRightMid	右边中间控制点
ControlPointBottomRight	右下控制点
ControlPointBottomMid	底部中间控制点
ControlPointBottomLeft	左下控制点
ControlPointLeftMid	左面中间控制点
ControlLineLeft	左边控制线
ControlLineTop	顶部控制线
ControlLineRight	右边控制线
ControlLineBottom	底部控制线

成员函数说明

◆ boundingRect()

QRectF DA::DAGraphicsResizeableItem::boundingRect ( ) const

override

DAGraphicsResizeableItem的boundingRect会根据getSize尺寸进行计算

返回

◆ changeBodySize()

void DA::DAGraphicsResizeableItem::changeBodySize ( const QSizeF & s )

protected

此函数和setBodySize不同，setBodySize是虚函数，且会校验尺寸的最大最小范围，此函数不进行校验

此函数适合继承的类在构造函数中调用，应为理论上构造函数不应该调用虚函数

参数

s

◆ controlPointRect()

QRectF DA::DAGraphicsResizeableItem::controlPointRect	(	ControlType	tp,
		const QRectF &	bodyRect
	)		const

virtual

生成control points

参数

tp

返回

◆ controlPointSize()

QSizeF DA::DAGraphicsResizeableItem::controlPointSize ( ) const

virtual

控制点的大小

返回

◆ doItemResize()

QPair< QPointF, QSizeF > DA::DAGraphicsResizeableItem::doItemResize ( const QPointF & mousescenePos )

执行尺寸的改变

参数

mousescenePos

返回: 返回<位移，尺寸>，如果为null，则不执行

◆ getBodyCenterPoint()

QPointF DA::DAGraphicsResizeableItem::getBodyCenterPoint ( ) const

返回body的中心点，此坐标系为item坐标系

返回: item坐标系

参见: getBodyCenterPosition

◆ getBodyCenterPos()

QPointF DA::DAGraphicsResizeableItem::getBodyCenterPos ( ) const

获取body中心的位置

返回: scene坐标系

参见: getBodyCenterPoint

◆ getBodyControlRect()

QRectF DA::DAGraphicsResizeableItem::getBodyControlRect ( ) const

获取body包含控制窗口大小，就是在改变尺寸时包含那8个控制点的最大尺寸

返回

◆ getBodyRect()

QRectF DA::DAGraphicsResizeableItem::getBodyRect ( ) const

绘图的区域

返回

◆ getBodyShape()

QPainterPath DA::DAGraphicsResizeableItem::getBodyShape ( ) const

virtual

获取绘图的shape

返回

◆ getBodySize()

QSizeF DA::DAGraphicsResizeableItem::getBodySize ( ) const

获取尺寸

返回

◆ getControlPointByPos()

DAGraphicsResizeableItem::ControlType DA::DAGraphicsResizeableItem::getControlPointByPos ( const QPointF & pos ) const

测试位置是否在控制点上，如果是返回控制点的类型，如果不在返回NotAtControlPoint

参数

pos

返回

◆ getGridSize()

QSize DA::DAGraphicsResizeableItem::getGridSize ( ) const

获取网格尺寸

返回

◆ isResizable()

bool DA::DAGraphicsResizeableItem::isResizable ( ) const

判断是否允许

返回

◆ isResizing()

bool DA::DAGraphicsResizeableItem::isResizing ( ) const

判断当前是否处于调整大小的状态中

返回: 如果当前在调整大小，返回true

◆ isSnapToGrid()

bool DA::DAGraphicsResizeableItem::isSnapToGrid ( ) const

是否允许对齐网格

返回

◆ itemBodySizeChanged

void DA::DAGraphicsResizeableItem::itemBodySizeChanged	(	const QSizeF &	oldsize,
		const QSizeF &	newsize
	)

signal

itemBodySizeChanged

参数

oldsize
newsize

◆ itemChange()

QVariant DA::DAGraphicsResizeableItem::itemChange	(	QGraphicsItem::GraphicsItemChange	change,
		const QVariant &	value
	)

overrideprotectedvirtual

DAGraphicsResizeableItem::itemChange

参数

change
value

返回

重载 DA::DAGraphicsItem .

被 DA::DAStandardNodeSvgGraphicsItem, DA::DAGraphicsTextItem , 以及 DA::DAStandardNodePixmapGraphicsItem 重载.

◆ loadFromXml()

bool DA::DAGraphicsResizeableItem::loadFromXml	(	const QDomElement *	parentElement,
		const QVersionNumber &	ver
	)

overridevirtual

从xml中加载

参数

itemElement

返回

重载 DA::DAGraphicsItem .

被 DA::DAGraphicsPixmapItem, DA::DAGraphicsRectItem, DA::DAGraphicsTextItem, DA::DAAbstractNodeGraphicsItem , 以及 DA::DAStandardNodePixmapGraphicsItem 重载.

◆ mousePressEvent()

void DA::DAGraphicsResizeableItem::mousePressEvent ( QGraphicsSceneMouseEvent * event )

overrideprotectedvirtual

被 DA::DAAbstractNodeGraphicsItem 重载.

◆ paint()

void DA::DAGraphicsResizeableItem::paint	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget
	)

override

用户不要继承此paint函数，而是继承paintBody函数

几个虚函数的绘制顺序：

参数

painter
option
widget

◆ paintBackground()

void DA::DAGraphicsResizeableItem::paintBackground	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget,
		const QRectF &	bodyRect
	)

virtual

绘制背景

参数

painter
option
widget
bodyRect

◆ paintBody()

virtual void DA::DAGraphicsResizeableItem::paintBody	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget,
		const QRectF &	bodyRect
	)

pure virtual

在 DA::DAGraphicsTextItem, DA::DAStandardNodeSvgGraphicsItem, DA::DAStandardNodeConstValueGraphicsItem , 以及 DA::DAStandardNodeInputOutputGraphicsItem 内被实现.

◆ paintBorder()

void DA::DAGraphicsResizeableItem::paintBorder	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget,
		const QRectF &	bodyRect
	)

virtual

绘制边框

参数

painter
option
widget
bodyRect	body的尺寸

◆ paintResizeControlPoints()

void DA::DAGraphicsResizeableItem::paintResizeControlPoints	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget
	)

virtual

绘制resize控制点

参数

painter
option
widget
bodyRect

◆ paintSelectedBorder()

void DA::DAGraphicsResizeableItem::paintSelectedBorder	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget
	)

virtual

绘制resize边框

参数

painter
option
widget

◆ saveToXml()

bool DA::DAGraphicsResizeableItem::saveToXml	(	QDomDocument *	doc,
		QDomElement *	parentElement,
		const QVersionNumber &	ver
	)		const

overridevirtual

保存到xml中

参数

doc
parentElement

返回

重载 DA::DAGraphicsItem .

被 DA::DAGraphicsPixmapItem, DA::DAGraphicsRectItem, DA::DAGraphicsTextItem, DA::DAAbstractNodeGraphicsItem , 以及 DA::DAStandardNodePixmapGraphicsItem 重载.

◆ setAutoCenterTransformOriginPoint()

void DA::DAGraphicsResizeableItem::setAutoCenterTransformOriginPoint ( bool on = true )

设置TransformOriginPoint自动设置为bodysize的中心,否则为用户自己指定

参数

on

◆ setBodyCenterPos()

void DA::DAGraphicsResizeableItem::setBodyCenterPos ( const QPointF & p )

setBodyCenterPos

参数

p scene的点

◆ setBodyMaximumSize()

void DA::DAGraphicsResizeableItem::setBodyMaximumSize ( const QSizeF & s )

设置最大尺寸

参数

s

◆ setBodyMinimumSize()

void DA::DAGraphicsResizeableItem::setBodyMinimumSize ( const QSizeF & s )

设置最小尺寸

参数

s

◆ setBodyPos()

void DA::DAGraphicsResizeableItem::setBodyPos ( const QPointF & p )

对setPos的封装

参数

p

◆ setBodySize()

void DA::DAGraphicsResizeableItem::setBodySize ( const QSizeF & s )

virtual

设置尺寸

注解: setBodySize是虚函数，在scene鼠标动作的时候会触发此函数，如果仅仅想改变bodysize的尺寸，可以调用

参见: changeBodySize

参数

s

被 DA::DAStandardNodeWidgetGraphicsItem, DA::DAGraphicsPixmapItem, DA::DAGraphicsTextItem, DA::DAAbstractNodeGraphicsItem, DA::DAStandardNodePixmapGraphicsItem, DA::DAStandardNodeSvgGraphicsItem , 以及 DA::DAStandardNodeTextGraphicsItem 重载.

◆ setControlerSize()

void DA::DAGraphicsResizeableItem::setControlerSize ( const QSizeF & s )

获取控制器的大小

参数

s

◆ setEnableResize()

void DA::DAGraphicsResizeableItem::setEnableResize ( bool on )

设置是否Delegate可用

参数

on

◆ shape()

QPainterPath DA::DAGraphicsResizeableItem::shape ( ) const

override

用户不要继承此shape函数，而是继承bodyShape函数

返回

◆ testBodySize()

QSizeF DA::DAGraphicsResizeableItem::testBodySize ( const QSizeF & s )

测试一下setBodySize之后getBodySize能得到的尺寸

参数

s

返回

◆ type()

int DA::DAGraphicsResizeableItem::type ( ) const

inlineoverridevirtual

重载 DA::DAGraphicsItem .

该类的文档由以下文件生成:

/home/runner/work/data-workbench/data-workbench/src/DAGraphicsView/DAGraphicsResizeableItem.h
/home/runner/work/data-workbench/data-workbench/src/DAGraphicsView/DAGraphicsResizeableItem.cpp

类

Public 类型

信号

Public 成员函数

Protected 成员函数

额外继承的成员函数

详细描述

成员枚举类型说明

◆ ControlType

成员函数说明

◆ boundingRect()

◆ changeBodySize()

◆ controlPointRect()

◆ controlPointSize()

◆ doItemResize()

◆ getBodyCenterPoint()

◆ getBodyCenterPos()

◆ getBodyControlRect()

◆ getBodyRect()

◆ getBodyShape()

◆ getBodySize()

◆ getControlPointByPos()

◆ getGridSize()

◆ isResizable()

◆ isResizing()

◆ isSnapToGrid()

◆ itemBodySizeChanged

◆ itemChange()

◆ loadFromXml()

◆ mousePressEvent()

◆ paint()

◆ paintBackground()

◆ paintBody()

◆ paintBorder()

◆ paintResizeControlPoints()

◆ paintSelectedBorder()

◆ saveToXml()

◆ setAutoCenterTransformOriginPoint()

◆ setBodyCenterPos()

◆ setBodyMaximumSize()

◆ setBodyMinimumSize()

◆ setBodyPos()

◆ setBodySize()

◆ setControlerSize()

◆ setEnableResize()

◆ shape()

◆ testBodySize()

◆ type()
