绘制连接线的item 更多...

#include <DAGraphicsLinkItem.h>

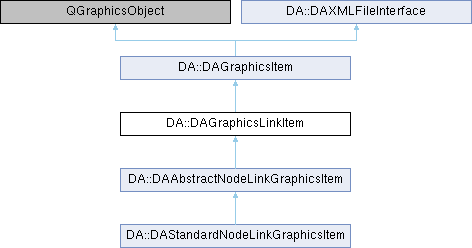

类 DA::DAGraphicsLinkItem 继承关系图:

类
class	PrivateData

Public 类型
enum	AnonymousType { anonymous = DA::ItemType_DAGraphicsLinkItem }

enum	LinkLineStyle { LinkLineBezier , LinkLineStraight , LinkLineKnuckle }
	连接点的样式更多...

enum	Orientations { OrientationStart = 0 , OrientationEnd , OrientationBoth }
	标记方向更多...

enum	EndPointType { EndPointNone , EndPointTriangType }
	端点样式更多...

Public 类型继承自 DA::DAGraphicsItem
enum	{ Type = DA::ItemType_DAGraphicsItem }

Public 成员函数
int	type () const override

	DAGraphicsLinkItem (QGraphicsItem *p=nullptr)

void	setEndPointType (Orientations o, EndPointType epType)
	设置连接点端点的样式

EndPointType	getEndPointType (Orientations o) const
	获取端点的样式

int	getEndPointSize () const
	端点大小

void	setEndPointSize (int v)
	设置端点大小

void	setLinkLineStyle (LinkLineStyle s)
	设置连线样式

LinkLineStyle	getLinkLineStyle () const
	获取连线样式

void	setLinePen (const QPen &p)
	设置线的画笔

QPen	getLinePen () const
	返回当前画笔

virtual QRectF	updateBoundingRect ()
	更新范围

void	setBezierControlScale (qreal rate=0.25)
	设置贝塞尔曲线的控制点的缩放比例

qreal	getBezierControlScale () const
	获取贝塞尔曲线的控制点的缩放比例

virtual void	setStartScenePosition (const QPointF &scenepostion)
	开始连接点的位置,位置基于scene

QPointF	getStartScenePosition () const
	开始连接点的位置,位置基于scene

virtual void	setEndScenePosition (const QPointF &scenepostion)
	结束连接点的位置,位置基于scene

QPointF	getEndScenePosition () const
	结束连接点的位置,位置基于scene

QPainterPath	getLinkLinePainterPath () const
	获取链接线

QPainterPath	getEndPointPainterPath (Orientations epType) const
	获取末端(箭头)的绘图路径

void	updateEndPoint ()
	更新末端

virtual void	paint (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget=nullptr) override
	绘图

virtual void	paintLinkLine (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QPainterPath &linkPath)
	绘制连接线

virtual void	paintEndPoint (QPainter painter, const QStyleOptionGraphicsItem option, const QPointF &pStart, EndPointType etStart, const QPainterPath &startPainterPath, const QPointF &pEnd, EndPointType etEnd, const QPainterPath &endPainterPath, const QPainterPath &linkPath)
	绘制箭头

virtual QRectF	boundingRect () const override

virtual QPainterPath	shape () const override

virtual QPainterPath	generateLinePainterPath (const QPointF &fromPoint, const QPointF &toPoint, LinkLineStyle linestyle=LinkLineStraight)
	生成一个连接线

virtual QPainterPath	generateEndPointPainterPath (EndPointType epType, int size)
	生成箭头，所有生成的箭头箭头尖端需要再原点，箭头朝向x轴正方向

virtual bool	willCompleteLink ()
	在将要结束链接的回调，通过此回调可以执行完成链接后的相关操作，例如判断末端链接的图元，从而实现路径调整

virtual bool	saveToXml (QDomDocument doc, QDomElement parentElement, const QVersionNumber &ver) const override
	保存到xml中

virtual bool	loadFromXml (const QDomElement *parentElement, const QVersionNumber &ver) override
	从xml中加载

void	setScenePos (const QPointF &p)

void	setScenePos (qreal x, qreal y)

Public 成员函数继承自 DA::DAGraphicsItem
	DAGraphicsItem (QGraphicsItem *parent=nullptr)

void	setBorderPen (const QPen &p)
	设置边框画笔

QPen	getBorderPen () const
	获取当前边框画笔

void	setShowBorder (bool on)
	设置显示边框

bool	isShowBorder () const
	是否显示边框

void	setSelectable (bool on=true)
	设置是否可选中

bool	isSelectable () const
	判断可否被选中

void	setMovable (bool on=true)
	设置为是否可移动

bool	isMovable () const
	判断是否可以移动

void	setBackgroundBrush (const QBrush &b)
	设置背景

QBrush	getBackgroundBrush () const
	获取背景

void	enableShowBackground (bool on)
	设置显示背景

bool	isShowBackground () const
	是否显示背景

virtual void	groupPositionChanged (const QPointF &p)
	分组的位置发生了改变此函数是在分组后才会回调，分组后，分组的移动对于item来说是不移动的，这时候无法触发ItemPositionChanged的改变，从而导致一些异常，因此需要分组告诉子对象分组移动了

void	setScenePos (const QPointF &p)

void	setScenePos (qreal x, qreal y)

uint64_t	getItemID () const

void	setItemID (uint64_t id)

bool	isSceneReadOnly () const
	判断当前场景是否为只读模式，只读模式不允许操作

静态 Public 成员函数
static qreal	pointLength (const QPointF &a, const QPointF &b)
	计算两个点的距离

static QPointF	elongation (const QPointF &orgPoint, AspectDirection d, qreal externLen)
	延长线，以一个方向和距离延伸

static bool	isDirectionOpposite (AspectDirection d1, AspectDirection d2)
	判断两个方向是否相对，也就是东对西，南对北就是相对，相对必定平行

static bool	isDirectionParallel (AspectDirection d1, AspectDirection d2)
	判断两个方向是否平行

static bool	isPointInFront (const QPointF &p1, AspectDirection d1, const QPointF &p2)
	在1d的方向上，点2在点1的方向的前面

static bool	isPointCanMeet (const QPointF &p1, AspectDirection d1, const QPointF &p2, AspectDirection d2)
	判断点能否相遇,针对垂直方向才有意义

static bool	isParallelPointApproachInDirection (const QPointF &p1, AspectDirection d1, const QPointF &p2, AspectDirection d2)
	针对平行点线，沿着方向移动可以接近，此函数只对平行点线有用

static AspectDirection	oppositeDirection (AspectDirection d)
	翻转方向

static AspectDirection	relativeDirectionOfPoint (const QPointF &p1, const QPointF &p2)
	计算点1相对点2的方向 \| \| p1———p2———— \| \| 如上面示例，此函数返回West

static QPointF	calcPainterPathEndPoint (const QPainterPath &path, bool fromStart=true, qreal distanceMaxPx=18.0, int maxTryCnt=10)
	获取线段的末端，这个函数可以返回末端但有不是终端的点，这个点离终端的距离不会超过distanceMaxPx

静态 Public 成员函数继承自 DA::DAGraphicsItem
static DAGraphicsItem *	cast (QGraphicsItem *i)
	dynamic_cast为DAGraphicsItem

静态 Public 成员函数继承自 DA::DAXMLFileInterface
template<typename std_container_like >
static QDomElement	makeElement (const std_container_like &v, const QString &tagName, QDomDocument *doc)
	生成一个文本

template<typename std_container_like >
static bool	loadElement (std_container_like &v, const QDomElement *ele)
	加载文本

static QDomElement	makeSysInfoElement (const QString &tagName, QDomDocument *doc)

static void	appendElementWithText (QDomElement &parent, const QString &tagName, const QString &text, QDomDocument *doc)
	在parent下，插入一个tag，tag下包含文字text

Protected 成员函数
DAGraphicsScene *	daScene () const

void	setStartPosition (const QPointF &p)
	开始连接点的位置

const QPointF &	getStartPosition () const
	开始连接点的位置

void	setEndPosition (const QPointF &p)
	结束连接点的位置

const QPointF &	getEndPosition () const
	结束连接点的位置

virtual QPen	getPainterPen (const QStyleOptionGraphicsItem *option) const
	获取绘图的画笔

virtual QPainterPath	generateLinkLineBezierPainterPath (const QPointF &fromPos, AspectDirection fromDirect, const QPointF &toPos, AspectDirection toDirect)
	生成贝塞尔曲线

virtual QPainterPath	generateLinkLineStraightPainterPath (const QPointF &fromPos, const QPointF &toPos)
	生成直线

virtual QPainterPath	generateLinkLineKnucklePainterPath (const QPointF &fromPos, AspectDirection fromDirect, const QPointF &toPos, AspectDirection toDirect)
	生成直角连线

Protected 成员函数继承自 DA::DAGraphicsItem
DAGraphicsScene *	daScene () const

virtual QVariant	itemChange (QGraphicsItem::GraphicsItemChange change, const QVariant &value) override
	这里主要对只读模式的过滤

详细描述

绘制连接线的item

成员枚举类型说明

◆ EndPointType

enum DA::DAGraphicsLinkItem::EndPointType

端点样式

枚举值
EndPointNone	没有箭头
EndPointTriangType	三角形箭头 ▲

◆ LinkLineStyle

enum DA::DAGraphicsLinkItem::LinkLineStyle

连接点的样式

枚举值
LinkLineBezier	贝塞尔曲线连接
LinkLineStraight	直线连接
LinkLineKnuckle	肘形连接（直角）

◆ Orientations

enum DA::DAGraphicsLinkItem::Orientations

标记方向

枚举值
OrientationStart	连接的开始点
OrientationEnd	连接的结束点
OrientationBoth	两个都包含

成员函数说明

◆ calcPainterPathEndPoint()

QPointF DA::DAGraphicsLinkItem::calcPainterPathEndPoint	(	const QPainterPath &	path,
		bool	fromStart = `true`,
		qreal	distanceMaxPx = `18.0`,
		int	maxTryCnt = `10`
	)

static

获取线段的末端，这个函数可以返回末端但有不是终端的点，这个点离终端的距离不会超过distanceMaxPx

这个函数主要是用于绘制箭头，为了决定箭头的旋转角度，获取线段的0.9位置点，这个点和端点的角度就是箭头旋转角度，但是，对于非常长的线段，0.9的位置可能也比较大，尤其是折线，有可能会异常，因此就要有一个最大像素距离，如果超过最大像素距离，就要尝试再计算要给更小的值，如变为0.95，如果还不行，就继续变大占比，直到小于最小距离

参数

path
fromStart
distanceMaxPx
maxTryCnt	最大尝试次数

返回

◆ elongation()

QPointF DA::DAGraphicsLinkItem::elongation	(	const QPointF &	orgPoint,
		AspectDirection	d,
		qreal	externLen
	)

static

延长线，以一个方向和距离延伸

参数

orgPoint	原始点
d	伸出方向
externLen	伸出长度

返回: 得到控制点

◆ generateEndPointPainterPath()

QPainterPath DA::DAGraphicsLinkItem::generateEndPointPainterPath	(	DAGraphicsLinkItem::EndPointType	epType,
		int	size
	)

virtual

生成箭头，所有生成的箭头箭头尖端需要再原点，箭头朝向x轴正方向

形如：

|
|   *
| * *

-—* *--> | * * | * |

参数

arrowType
size	箭头↑的高度

返回

◆ generateLinePainterPath()

QPainterPath DA::DAGraphicsLinkItem::generateLinePainterPath	(	const QPointF &	fromPoint,
		const QPointF &	toPoint,
		LinkLineStyle	linestyle = `LinkLineStraight`
	)

virtual

生成一个连接线

参数

fromPoint
toPoint
strokerWidth	轮廓扩展，此轮廓扩展会生成一个

返回

被 DA::DAAbstractNodeLinkGraphicsItem 重载.

◆ generateLinkLineBezierPainterPath()

QPainterPath DA::DAGraphicsLinkItem::generateLinkLineBezierPainterPath	(	const QPointF &	fromPos,
		AspectDirection	fromDirect,
		const QPointF &	toPos,
		AspectDirection	toDirect
	)

protectedvirtual

生成贝塞尔曲线

参数

fromPos
toPos

返回

1 先求出两个点距离

2.通过伸出方向，得到两个控制点的位置

3.生成贝塞尔曲线

◆ generateLinkLineKnucklePainterPath()

QPainterPath DA::DAGraphicsLinkItem::generateLinkLineKnucklePainterPath	(	const QPointF &	fromPos,
		AspectDirection	fromDirect,
		const QPointF &	toPos,
		AspectDirection	toDirect
	)

protectedvirtual

生成直角连线

参数

fromPos
toPos

返回

◆ generateLinkLineStraightPainterPath()

QPainterPath DA::DAGraphicsLinkItem::generateLinkLineStraightPainterPath	(	const QPointF &	fromPos,
		const QPointF &	toPos
	)

protectedvirtual

生成直线

参数

fromPos
toPos

返回

◆ getBezierControlScale()

qreal DA::DAGraphicsLinkItem::getBezierControlScale ( ) const

获取贝塞尔曲线的控制点的缩放比例

返回

◆ getEndPointPainterPath()

QPainterPath DA::DAGraphicsLinkItem::getEndPointPainterPath ( Orientations epType ) const

获取末端(箭头)的绘图路径

返回

◆ getEndPointSize()

int DA::DAGraphicsLinkItem::getEndPointSize ( ) const

端点大小

返回

◆ getEndPointType()

DAGraphicsLinkItem::EndPointType DA::DAGraphicsLinkItem::getEndPointType ( DAGraphicsLinkItem::Orientations o ) const

获取端点的样式

参数

o	端点的方向，如果为both，若两个端点样式一样，返回端点样式，若不一样，返回EndPointNone

返回

◆ getEndPosition()

const QPointF & DA::DAGraphicsLinkItem::getEndPosition ( ) const

protected

结束连接点的位置

返回: 相对item自身的位置

◆ getEndScenePosition()

QPointF DA::DAGraphicsLinkItem::getEndScenePosition ( ) const

结束连接点的位置,位置基于scene

返回: 相对scene的位置

◆ getLinePen()

QPen DA::DAGraphicsLinkItem::getLinePen ( ) const

返回当前画笔

返回

◆ getLinkLinePainterPath()

QPainterPath DA::DAGraphicsLinkItem::getLinkLinePainterPath ( ) const

获取链接线

返回

◆ getLinkLineStyle()

DAGraphicsLinkItem::LinkLineStyle DA::DAGraphicsLinkItem::getLinkLineStyle ( ) const

获取连线样式

返回

◆ getPainterPen()

QPen DA::DAGraphicsLinkItem::getPainterPen ( const QStyleOptionGraphicsItem * option ) const

protectedvirtual

获取绘图的画笔

在被选中的时候，画笔会加深加粗

参数

option

返回

◆ getStartPosition()

const QPointF & DA::DAGraphicsLinkItem::getStartPosition ( ) const

protected

开始连接点的位置

返回: 相对item自身的位置

◆ getStartScenePosition()

QPointF DA::DAGraphicsLinkItem::getStartScenePosition ( ) const

开始连接点的位置,位置基于scene

返回

◆ isDirectionOpposite()

bool DA::DAGraphicsLinkItem::isDirectionOpposite	(	AspectDirection	d1,
		AspectDirection	d2
	)

static

判断两个方向是否相对，也就是东对西，南对北就是相对，相对必定平行

参数

d1
d2

返回

◆ isDirectionParallel()

bool DA::DAGraphicsLinkItem::isDirectionParallel	(	AspectDirection	d1,
		AspectDirection	d2
	)

static

判断两个方向是否平行

参数

d1
d2

返回

◆ isParallelPointApproachInDirection()

bool DA::DAGraphicsLinkItem::isParallelPointApproachInDirection	(	const QPointF &	p1,
		AspectDirection	d1,
		const QPointF &	p2,
		AspectDirection	d2
	)

static

针对平行点线，沿着方向移动可以接近，此函数只对平行点线有用

参数

p1
d1
p2
d2

返回

◆ isPointCanMeet()

bool DA::DAGraphicsLinkItem::isPointCanMeet	(	const QPointF &	p1,
		AspectDirection	d1,
		const QPointF &	p2,
		AspectDirection	d2
	)

static

判断点能否相遇,针对垂直方向才有意义

参数

p1
d1
p2
d2

返回

◆ isPointInFront()

bool DA::DAGraphicsLinkItem::isPointInFront	(	const QPointF &	p1,
		AspectDirection	d1,
		const QPointF &	p2
	)

static

在1d的方向上，点2在点1的方向的前面

参数

p1
d1
p2

返回

◆ loadFromXml()

bool DA::DAGraphicsLinkItem::loadFromXml	(	const QDomElement *	parentElement,
		const QVersionNumber &	ver
	)

overridevirtual

从xml中加载

参数

itemElement

返回

重载 DA::DAGraphicsItem .

被 DA::DAAbstractNodeLinkGraphicsItem 重载.

◆ oppositeDirection()

AspectDirection DA::DAGraphicsLinkItem::oppositeDirection ( AspectDirection d )

static

翻转方向

参数

d

返回

◆ paint()

void DA::DAGraphicsLinkItem::paint	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget = `nullptr`
	)

overridevirtual

绘图

参数

painter
option
widget

◆ paintEndPoint()

void DA::DAGraphicsLinkItem::paintEndPoint	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		const QPointF &	pStart,
		EndPointType	etStart,
		const QPainterPath &	startPainterPath,
		const QPointF &	pEnd,
		EndPointType	etEnd,
		const QPainterPath &	endPainterPath,
		const QPainterPath &	linkPath
	)

virtual

绘制箭头

参数

painter
option
p	箭头的端点
linkPath	绘制箭头的路径线，这个路径线用来计算箭头的旋转

◆ paintLinkLine()

void DA::DAGraphicsLinkItem::paintLinkLine	(	QPainter *	painter,
		const QStyleOptionGraphicsItem *	option,
		QWidget *	widget,
		const QPainterPath &	linkPath
	)

virtual

绘制连接线

参数

painter
option
widget
linkPath

◆ pointLength()

qreal DA::DAGraphicsLinkItem::pointLength	(	const QPointF &	a,
		const QPointF &	b
	)

static

计算两个点的距离

参数

a
b

返回

◆ relativeDirectionOfPoint()

AspectDirection DA::DAGraphicsLinkItem::relativeDirectionOfPoint	(	const QPointF &	p1,
		const QPointF &	p2
	)

static

计算点1相对点2的方向 | | p1———p2———— | | 如上面示例，此函数返回West

参数

p1
p2

返回: 如果点重合，降返回一个不可预测的方向

◆ saveToXml()

bool DA::DAGraphicsLinkItem::saveToXml	(	QDomDocument *	doc,
		QDomElement *	parentElement,
		const QVersionNumber &	ver
	)		const

overridevirtual

保存到xml中

参数

doc
parentElement

返回

重载 DA::DAGraphicsItem .

被 DA::DAAbstractNodeLinkGraphicsItem 重载.

◆ setBezierControlScale()

void DA::DAGraphicsLinkItem::setBezierControlScale ( qreal rate = 0.25 )

设置贝塞尔曲线的控制点的缩放比例

在连线时按照两个连接点的方向延伸出贝塞尔曲线的控制点，贝塞尔曲线的控制点的长度w = length * bezierControlScale，其中length是两个连接点的绝对距离，可以通过

参见: pointLength 计算得到，bezierControlScale，就是这个延伸的比例，如果越大，曲率越明显

参数

rate 默认为0.25

◆ setEndPointSize()

void DA::DAGraphicsLinkItem::setEndPointSize ( int v )

设置端点大小

参数

v

◆ setEndPointType()

void DA::DAGraphicsLinkItem::setEndPointType	(	DAGraphicsLinkItem::Orientations	o,
		DAGraphicsLinkItem::EndPointType	epType
	)

设置连接点端点的样式

参数

o	连接点方向
epType	样式

◆ setEndPosition()

void DA::DAGraphicsLinkItem::setEndPosition ( const QPointF & p )

protected

结束连接点的位置

参数

p	相对item自身的位置

◆ setEndScenePosition()

void DA::DAGraphicsLinkItem::setEndScenePosition ( const QPointF & scenepostion )

virtual

结束连接点的位置,位置基于scene

注解: 这个之所以要设置为虚函数，是因为有些场景，要把实际场景的位置，转化为其他位置，例如进行连接点捕抓，正交绘制等等情景

参数

p	相对scene的位置

◆ setLinePen()

void DA::DAGraphicsLinkItem::setLinePen ( const QPen & p )

设置线的画笔

参数

p

◆ setLinkLineStyle()

void DA::DAGraphicsLinkItem::setLinkLineStyle ( DAGraphicsLinkItem::LinkLineStyle s )

设置连线样式

参数

s

◆ setStartPosition()

void DA::DAGraphicsLinkItem::setStartPosition ( const QPointF & p )

protected

开始连接点的位置

参数

p	相对item自身的位置

◆ setStartScenePosition()

void DA::DAGraphicsLinkItem::setStartScenePosition ( const QPointF & scenepostion )

virtual

开始连接点的位置,位置基于scene

默认情况下，开始点就是相对于item的原点（0，0）

注解: 这个之所以要设置为虚函数，是因为有些场景，要把实际场景的位置，转化为其他位置，例如进行连接点捕抓，正交绘制等等情景

参数

p	相对scene的位置

◆ type()

int DA::DAGraphicsLinkItem::type ( ) const

inlineoverridevirtual

重载 DA::DAGraphicsItem .

◆ updateBoundingRect()

QRectF DA::DAGraphicsLinkItem::updateBoundingRect ( )

virtual

更新范围

注解: 争对只有一个起始连接点的情况下，此函数的终止链接点将更新为场景鼠标所在

这个函数用来生成painterpath，计算BoundingRect等一系列操作

通过调用prepareGeometryChange()通知范围变更，避免出现残影

被 DA::DAAbstractNodeLinkGraphicsItem 重载.

◆ willCompleteLink()

bool DA::DAGraphicsLinkItem::willCompleteLink ( )

virtual

在将要结束链接的回调，通过此回调可以执行完成链接后的相关操作，例如判断末端链接的图元，从而实现路径调整

返回: 如果此函数返回false，将代表不接受链接，这时候，结束动作会被跳过，也就是鼠标点击是没有无法结束链接而生成连接线

被 DA::DAAbstractNodeLinkGraphicsItem 重载.

该类的文档由以下文件生成:

/home/runner/work/data-workbench/data-workbench/src/DAGraphicsView/DAGraphicsLinkItem.h
/home/runner/work/data-workbench/data-workbench/src/DAGraphicsView/DAGraphicsLinkItem.cpp

类

Public 类型

Public 成员函数

静态 Public 成员函数

Protected 成员函数

详细描述

成员枚举类型说明

◆ EndPointType

◆ LinkLineStyle

◆ Orientations

成员函数说明

◆ calcPainterPathEndPoint()

◆ elongation()

◆ generateEndPointPainterPath()

◆ generateLinePainterPath()

◆ generateLinkLineBezierPainterPath()

◆ generateLinkLineKnucklePainterPath()

◆ generateLinkLineStraightPainterPath()

◆ getBezierControlScale()

◆ getEndPointPainterPath()

◆ getEndPointSize()

◆ getEndPointType()

◆ getEndPosition()

◆ getEndScenePosition()

◆ getLinePen()

◆ getLinkLinePainterPath()

◆ getLinkLineStyle()

◆ getPainterPen()

◆ getStartPosition()

◆ getStartScenePosition()

◆ isDirectionOpposite()

◆ isDirectionParallel()

◆ isParallelPointApproachInDirection()

◆ isPointCanMeet()

◆ isPointInFront()

◆ loadFromXml()

◆ oppositeDirection()

◆ paint()

◆ paintEndPoint()

◆ paintLinkLine()

◆ pointLength()

◆ relativeDirectionOfPoint()

◆ saveToXml()

◆ setBezierControlScale()

◆ setEndPointSize()

◆ setEndPointType()

◆ setEndPosition()

◆ setEndScenePosition()

◆ setLinePen()

◆ setLinkLineStyle()

◆ setStartPosition()

◆ setStartScenePosition()

◆ type()

◆ updateBoundingRect()

◆ willCompleteLink()
