绘制连接线的item 更多...

#include <DAAbstractNodeLinkGraphicsItem.h>

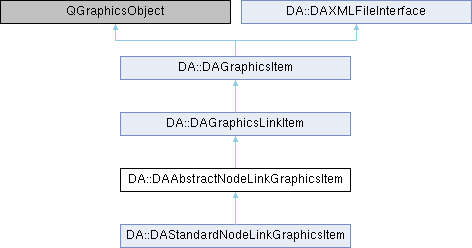

类 DA::DAAbstractNodeLinkGraphicsItem 继承关系图:

类
class	PrivateData

Public 类型
enum	AnonymousType { anonymous = DA::ItemType_GraphicsNodeLinkItem }

Public 类型继承自 DA::DAGraphicsLinkItem
enum	AnonymousType { anonymous = DA::ItemType_DAGraphicsLinkItem }

enum	LinkLineStyle { LinkLineBezier , LinkLineStraight , LinkLineKnuckle }
	连接点的样式更多...

enum	Orientations { OrientationStart = 0 , OrientationEnd , OrientationBoth }
	标记方向更多...

enum	EndPointType { EndPointNone , EndPointTriangType }
	端点样式更多...

Public 类型继承自 DA::DAGraphicsItem
enum	{ Type = DA::ItemType_DAGraphicsItem }

Public 成员函数
int	type () const override

	DAAbstractNodeLinkGraphicsItem (QGraphicsItem *p=nullptr)
	DAAbstractNodeLinkGraphicsItem

	DAAbstractNodeLinkGraphicsItem (DAAbstractNodeGraphicsItem from, const DA::DANodeLinkPoint &pl, QGraphicsItem p=nullptr)

void	updatePos ()
	自动根据fromitem来更新位置

virtual QRectF	updateBoundingRect () override
	更新范围

void	setLinkPointNameVisible (bool on=true, Orientations o=OrientationBoth)
	设置是否显示连接点的文本

bool	isLinkPointNameVisible (Orientations o=OrientationBoth) const
	是否显示连接点的文本

void	setLinkPointNameTextColor (const QColor &c, Orientations o=OrientationBoth)
	设置连接点显示的颜色

QColor	getLinkPointNameTextColor (Orientations o) const
	获取连接点显示的颜色

void	setLinkPointNamePositionOffset (int offset, Orientations o=OrientationBoth)
	设置文本和连接点的偏移量，默认为10

int	getLinkPointNamePositionOffset (Orientations o) const
	文本和连接点的偏移量

QGraphicsSimpleTextItem *	getFromTextItem () const

QGraphicsSimpleTextItem *	getToTextItem () const

void	setText (const QString &t)
	设置文本

QString	getText () const
	获取文本

QGraphicsSimpleTextItem *	getTextItem ()
	获取文本对应的item

DAAbstractNodeGraphicsItem *	fromNodeItem () const
	获取from node item，如果没有返回nullptr

DAAbstractNodeGraphicsItem *	toNodeItem () const
	获取to node item，如果没有返回nullptr

DANodeLinkPoint	fromNodeLinkPoint () const
	from的连接点

DANodeLinkPoint	toNodeLinkPoint () const
	to的连接点

DAAbstractNode::SharedPointer	fromNode () const
	获取from的节点，如果没有返回nullptr

DAAbstractNode::SharedPointer	toNode () const
	获取to的节点，如果没有返回nullptr

virtual void	finishedNodeLink ()
	完成连接

virtual bool	willCompleteLink () override
	节点的连接线在确认点击链接到完成才能完成链接

virtual QPainterPath	generateLinePainterPath (const QPointF &fromPoint, const QPointF &toPoint, LinkLineStyle linestyle=LinkLineStraight) override
	生成一个连接线

bool	attachFrom (DAAbstractNodeGraphicsItem *item, const QString &name)
	从item的出口开始进行连接

bool	attachFrom (DAAbstractNodeGraphicsItem *item, const DANodeLinkPoint &pl)
	从item的出口开始进行连接

void	detachFrom ()
	清空from节点

bool	attachTo (DAAbstractNodeGraphicsItem *item, const QString &name)

bool	attachTo (DAAbstractNodeGraphicsItem *item, const DANodeLinkPoint &pl)
	连接到结束节点

void	detachTo ()
	断开to点

bool	isLinked () const
	已经连接完成，在from和to都有节点时，返回true

virtual bool	saveToXml (QDomDocument doc, QDomElement parentElement, const QVersionNumber &ver) const override
	保存到xml中

virtual bool	loadFromXml (const QDomElement *parentElement, const QVersionNumber &ver) override
	从xml中加载

Public 成员函数继承自 DA::DAGraphicsLinkItem
int	type () const override

	DAGraphicsLinkItem (QGraphicsItem *p=nullptr)

void	setEndPointType (Orientations o, EndPointType epType)
	设置连接点端点的样式

EndPointType	getEndPointType (Orientations o) const
	获取端点的样式

int	getEndPointSize () const
	端点大小

void	setEndPointSize (int v)
	设置端点大小

void	setLinkLineStyle (LinkLineStyle s)
	设置连线样式

LinkLineStyle	getLinkLineStyle () const
	获取连线样式

void	setLinePen (const QPen &p)
	设置线的画笔

QPen	getLinePen () const
	返回当前画笔

void	setBezierControlScale (qreal rate=0.25)
	设置贝塞尔曲线的控制点的缩放比例

qreal	getBezierControlScale () const
	获取贝塞尔曲线的控制点的缩放比例

virtual void	setStartScenePosition (const QPointF &scenepostion)
	开始连接点的位置,位置基于scene

QPointF	getStartScenePosition () const
	开始连接点的位置,位置基于scene

virtual void	setEndScenePosition (const QPointF &scenepostion)
	结束连接点的位置,位置基于scene

QPointF	getEndScenePosition () const
	结束连接点的位置,位置基于scene

QPainterPath	getLinkLinePainterPath () const
	获取链接线

QPainterPath	getEndPointPainterPath (Orientations epType) const
	获取末端(箭头)的绘图路径

void	updateEndPoint ()
	更新末端

virtual void	paint (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget=nullptr) override
	绘图

virtual void	paintLinkLine (QPainter painter, const QStyleOptionGraphicsItem option, QWidget *widget, const QPainterPath &linkPath)
	绘制连接线

virtual void	paintEndPoint (QPainter painter, const QStyleOptionGraphicsItem option, const QPointF &pStart, EndPointType etStart, const QPainterPath &startPainterPath, const QPointF &pEnd, EndPointType etEnd, const QPainterPath &endPainterPath, const QPainterPath &linkPath)
	绘制箭头

virtual QRectF	boundingRect () const override

virtual QPainterPath	shape () const override

virtual QPainterPath	generateEndPointPainterPath (EndPointType epType, int size)
	生成箭头，所有生成的箭头箭头尖端需要再原点，箭头朝向x轴正方向

void	setScenePos (const QPointF &p)

void	setScenePos (qreal x, qreal y)

Public 成员函数继承自 DA::DAGraphicsItem
	DAGraphicsItem (QGraphicsItem *parent=nullptr)

void	setBorderPen (const QPen &p)
	设置边框画笔

QPen	getBorderPen () const
	获取当前边框画笔

void	setShowBorder (bool on)
	设置显示边框

bool	isShowBorder () const
	是否显示边框

void	setSelectable (bool on=true)
	设置是否可选中

bool	isSelectable () const
	判断可否被选中

void	setMovable (bool on=true)
	设置为是否可移动

bool	isMovable () const
	判断是否可以移动

void	setBackgroundBrush (const QBrush &b)
	设置背景

QBrush	getBackgroundBrush () const
	获取背景

void	enableShowBackground (bool on)
	设置显示背景

bool	isShowBackground () const
	是否显示背景

virtual void	groupPositionChanged (const QPointF &p)
	分组的位置发生了改变此函数是在分组后才会回调，分组后，分组的移动对于item来说是不移动的，这时候无法触发ItemPositionChanged的改变，从而导致一些异常，因此需要分组告诉子对象分组移动了

void	setScenePos (const QPointF &p)

void	setScenePos (qreal x, qreal y)

uint64_t	getItemID () const

void	setItemID (uint64_t id)

bool	isSceneReadOnly () const
	判断当前场景是否为只读模式，只读模式不允许操作

静态 Public 成员函数
static QRectF	rectFromTwoPoint (const QPointF &p0, const QPointF &p1)
	通过两个点形成一个矩形，两个点总能形成一个矩形，如果重合，返回一个空矩形

静态 Public 成员函数继承自 DA::DAGraphicsLinkItem
static qreal	pointLength (const QPointF &a, const QPointF &b)
	计算两个点的距离

static QPointF	elongation (const QPointF &orgPoint, AspectDirection d, qreal externLen)
	延长线，以一个方向和距离延伸

static bool	isDirectionOpposite (AspectDirection d1, AspectDirection d2)
	判断两个方向是否相对，也就是东对西，南对北就是相对，相对必定平行

static bool	isDirectionParallel (AspectDirection d1, AspectDirection d2)
	判断两个方向是否平行

static bool	isPointInFront (const QPointF &p1, AspectDirection d1, const QPointF &p2)
	在1d的方向上，点2在点1的方向的前面

static bool	isPointCanMeet (const QPointF &p1, AspectDirection d1, const QPointF &p2, AspectDirection d2)
	判断点能否相遇,针对垂直方向才有意义

static bool	isParallelPointApproachInDirection (const QPointF &p1, AspectDirection d1, const QPointF &p2, AspectDirection d2)
	针对平行点线，沿着方向移动可以接近，此函数只对平行点线有用

static AspectDirection	oppositeDirection (AspectDirection d)
	翻转方向

static AspectDirection	relativeDirectionOfPoint (const QPointF &p1, const QPointF &p2)
	计算点1相对点2的方向 \| \| p1———p2———— \| \| 如上面示例，此函数返回West

static QPointF	calcPainterPathEndPoint (const QPainterPath &path, bool fromStart=true, qreal distanceMaxPx=18.0, int maxTryCnt=10)
	获取线段的末端，这个函数可以返回末端但有不是终端的点，这个点离终端的距离不会超过distanceMaxPx

静态 Public 成员函数继承自 DA::DAGraphicsItem
static DAGraphicsItem *	cast (QGraphicsItem *i)
	dynamic_cast为DAGraphicsItem

静态 Public 成员函数继承自 DA::DAXMLFileInterface
template<typename std_container_like >
static QDomElement	makeElement (const std_container_like &v, const QString &tagName, QDomDocument *doc)
	生成一个文本

template<typename std_container_like >
static bool	loadElement (std_container_like &v, const QDomElement *ele)
	加载文本

static QDomElement	makeSysInfoElement (const QString &tagName, QDomDocument *doc)

static void	appendElementWithText (QDomElement &parent, const QString &tagName, const QString &text, QDomDocument *doc)
	在parent下，插入一个tag，tag下包含文字text

Protected 成员函数
void	updateFromLinkPointInfo (const DANodeLinkPoint &pl)
	更新连接点信息

void	updateToLinkPointInfo (const DANodeLinkPoint &pl)
	更新连接点信息

QVariant	itemChange (QGraphicsItem::GraphicsItemChange change, const QVariant &value) override
	这里主要对只读模式的过滤

void	callItemIsDestroying (DAAbstractNodeGraphicsItem *item, const DA::DANodeLinkPoint &pl)

Protected 成员函数继承自 DA::DAGraphicsLinkItem
DAGraphicsScene *	daScene () const

void	setStartPosition (const QPointF &p)
	开始连接点的位置

const QPointF &	getStartPosition () const
	开始连接点的位置

void	setEndPosition (const QPointF &p)
	结束连接点的位置

const QPointF &	getEndPosition () const
	结束连接点的位置

virtual QPen	getPainterPen (const QStyleOptionGraphicsItem *option) const
	获取绘图的画笔

virtual QPainterPath	generateLinkLineBezierPainterPath (const QPointF &fromPos, AspectDirection fromDirect, const QPointF &toPos, AspectDirection toDirect)
	生成贝塞尔曲线

virtual QPainterPath	generateLinkLineStraightPainterPath (const QPointF &fromPos, const QPointF &toPos)
	生成直线

virtual QPainterPath	generateLinkLineKnucklePainterPath (const QPointF &fromPos, AspectDirection fromDirect, const QPointF &toPos, AspectDirection toDirect)
	生成直角连线

Protected 成员函数继承自 DA::DAGraphicsItem
DAGraphicsScene *	daScene () const

友元
class	DAAbstractNodeGraphicsItem

详细描述

绘制连接线的item

注意，boundingRect的改变前需要调用prepareGeometryChange，避免出现残影

成员函数说明

◆ attachFrom() [1/2]

bool DA::DAAbstractNodeLinkGraphicsItem::attachFrom	(	DAAbstractNodeGraphicsItem *	item,
		const DANodeLinkPoint &	pl
	)

从item的出口开始进行连接

注解: 此函数不会触发节点的连接，仅仅在attachTo才会触发节点的linkto

参数

item
pl

返回

◆ attachFrom() [2/2]

bool DA::DAAbstractNodeLinkGraphicsItem::attachFrom	(	DAAbstractNodeGraphicsItem *	item,
		const QString &	name
	)

从item的出口开始进行连接

参数

item
name

返回

◆ attachTo()

bool DA::DAAbstractNodeLinkGraphicsItem::attachTo	(	DAAbstractNodeGraphicsItem *	item,
		const DANodeLinkPoint &	pl
	)

连接到结束节点

注解: 此函数会触发节点的linkTo

参数

item
pl

返回

◆ detachFrom()

void DA::DAAbstractNodeLinkGraphicsItem::detachFrom ( )

清空from节点

在nodeitem删除时会触发

断开时，node的连接就已经断开，因此，对workflow来讲，断开连接是无需等到detachto调用

◆ detachTo()

void DA::DAAbstractNodeLinkGraphicsItem::detachTo ( )

断开to点

断开时，node的连接就已经断开，因此，对workflow来讲，断开连接是无需等到detachfrom,detachTo两个一起调用，任意一个detach操作都会对workflow的node断开连接

◆ fromNode()

DAAbstractNode::SharedPointer DA::DAAbstractNodeLinkGraphicsItem::fromNode ( ) const

获取from的节点，如果没有返回nullptr

返回

◆ fromNodeItem()

DAAbstractNodeGraphicsItem * DA::DAAbstractNodeLinkGraphicsItem::fromNodeItem ( ) const

获取from node item，如果没有返回nullptr

返回

◆ fromNodeLinkPoint()

DANodeLinkPoint DA::DAAbstractNodeLinkGraphicsItem::fromNodeLinkPoint ( ) const

from的连接点

返回

◆ generateLinePainterPath()

QPainterPath DA::DAAbstractNodeLinkGraphicsItem::generateLinePainterPath	(	const QPointF &	fromPoint,
		const QPointF &	toPoint,
		DAGraphicsLinkItem::LinkLineStyle	linestyle = `LinkLineStraight`
	)

overridevirtual

生成一个连接线

参数

fromPoint
toPoint
strokerWidth	轮廓扩展，此轮廓扩展会生成一个

返回

重载 DA::DAGraphicsLinkItem .

◆ getLinkPointNamePositionOffset()

int DA::DAAbstractNodeLinkGraphicsItem::getLinkPointNamePositionOffset ( DAAbstractNodeLinkGraphicsItem::Orientations o ) const

文本和连接点的偏移量

参数

o	不能指定OrientationBoth，指定OrientationBoth返回0

返回: 指定OrientationBoth返回0

◆ getLinkPointNameTextColor()

QColor DA::DAAbstractNodeLinkGraphicsItem::getLinkPointNameTextColor ( DAAbstractNodeLinkGraphicsItem::Orientations o ) const

获取连接点显示的颜色

参数

o	不能指定OrientationBoth，指定OrientationBoth返回QColor()

返回

◆ getText()

QString DA::DAAbstractNodeLinkGraphicsItem::getText ( ) const

获取文本

返回

◆ getTextItem()

QGraphicsSimpleTextItem * DA::DAAbstractNodeLinkGraphicsItem::getTextItem ( )

获取文本对应的item

返回

◆ isLinked()

bool DA::DAAbstractNodeLinkGraphicsItem::isLinked ( ) const

已经连接完成，在from和to都有节点时，返回true

返回

◆ isLinkPointNameVisible()

bool DA::DAAbstractNodeLinkGraphicsItem::isLinkPointNameVisible ( Orientations o = OrientationBoth ) const

是否显示连接点的文本

返回

◆ itemChange()

QVariant DA::DAAbstractNodeLinkGraphicsItem::itemChange	(	QGraphicsItem::GraphicsItemChange	change,
		const QVariant &	value
	)

overrideprotectedvirtual

这里主要对只读模式的过滤

参数

change
value

返回

重载 DA::DAGraphicsItem .

◆ loadFromXml()

bool DA::DAAbstractNodeLinkGraphicsItem::loadFromXml	(	const QDomElement *	parentElement,
		const QVersionNumber &	ver
	)

overridevirtual

从xml中加载

参数

itemElement

返回

重载 DA::DAGraphicsLinkItem .

◆ rectFromTwoPoint()

QRectF DA::DAAbstractNodeLinkGraphicsItem::rectFromTwoPoint	(	const QPointF &	p0,
		const QPointF &	p1
	)

static

通过两个点形成一个矩形，两个点总能形成一个矩形，如果重合，返回一个空矩形

参数

p0
p1

返回

◆ saveToXml()

bool DA::DAAbstractNodeLinkGraphicsItem::saveToXml	(	QDomDocument *	doc,
		QDomElement *	parentElement,
		const QVersionNumber &	ver
	)		const

overridevirtual

保存到xml中

参数

doc
parentElement

返回

重载 DA::DAGraphicsLinkItem .

◆ setLinkPointNamePositionOffset()

void DA::DAAbstractNodeLinkGraphicsItem::setLinkPointNamePositionOffset	(	int	offset,
		DAAbstractNodeLinkGraphicsItem::Orientations	o = `OrientationBoth`
	)

设置文本和连接点的偏移量，默认为10

参数

offset
o

◆ setLinkPointNameTextColor()

void DA::DAAbstractNodeLinkGraphicsItem::setLinkPointNameTextColor	(	const QColor &	c,
		DAAbstractNodeLinkGraphicsItem::Orientations	o = `OrientationBoth`
	)

设置连接点显示的颜色

参数

c
o

◆ setLinkPointNameVisible()

void DA::DAAbstractNodeLinkGraphicsItem::setLinkPointNameVisible	(	bool	on = `true`,
		Orientations	o = `OrientationBoth`
	)

设置是否显示连接点的文本

参数

on

◆ setText()

void DA::DAAbstractNodeLinkGraphicsItem::setText ( const QString & t )

设置文本

参数

t

◆ toNode()

DAAbstractNode::SharedPointer DA::DAAbstractNodeLinkGraphicsItem::toNode ( ) const

获取to的节点，如果没有返回nullptr

返回

◆ toNodeItem()

DAAbstractNodeGraphicsItem * DA::DAAbstractNodeLinkGraphicsItem::toNodeItem ( ) const

获取to node item，如果没有返回nullptr

返回

◆ toNodeLinkPoint()

DANodeLinkPoint DA::DAAbstractNodeLinkGraphicsItem::toNodeLinkPoint ( ) const

to的连接点

返回

◆ type()

int DA::DAAbstractNodeLinkGraphicsItem::type ( ) const

inlineoverridevirtual

重载 DA::DAGraphicsItem .

◆ updateBoundingRect()

QRectF DA::DAAbstractNodeLinkGraphicsItem::updateBoundingRect ( )

overridevirtual

更新范围

注解: 争对只有一个起始连接点的情况下，此函数的终止链接点将更新为场景鼠标所在

重载 DA::DAGraphicsLinkItem .

◆ updateFromLinkPointInfo()

void DA::DAAbstractNodeLinkGraphicsItem::updateFromLinkPointInfo ( const DANodeLinkPoint & pl )

protected

更新连接点信息

参数

pl

◆ updatePos()

void DA::DAAbstractNodeLinkGraphicsItem::updatePos ( )

自动根据fromitem来更新位置

注解: 如果设置了toitem，会调用

参见: updateBoundingRect 来更新boundingRect

◆ updateToLinkPointInfo()

void DA::DAAbstractNodeLinkGraphicsItem::updateToLinkPointInfo ( const DANodeLinkPoint & pl )

protected

更新连接点信息

参数

pl

◆ willCompleteLink()

bool DA::DAAbstractNodeLinkGraphicsItem::willCompleteLink ( )

overridevirtual

节点的连接线在确认点击链接到完成才能完成链接

返回

重载 DA::DAGraphicsLinkItem .

该类的文档由以下文件生成:

/home/runner/work/data-workbench/data-workbench/src/DAWorkFlow/DAAbstractNodeLinkGraphicsItem.h
/home/runner/work/data-workbench/data-workbench/src/DAWorkFlow/DAAbstractNodeLinkGraphicsItem.cpp

类

Public 类型

Public 成员函数

静态 Public 成员函数

Protected 成员函数

友元

详细描述

成员函数说明

◆ attachFrom() [1/2]

◆ attachFrom() [2/2]

◆ attachTo()

◆ detachFrom()

◆ detachTo()

◆ fromNode()

◆ fromNodeItem()

◆ fromNodeLinkPoint()

◆ generateLinePainterPath()

◆ getLinkPointNamePositionOffset()

◆ getLinkPointNameTextColor()

◆ getText()

◆ getTextItem()

◆ isLinked()

◆ isLinkPointNameVisible()

◆ itemChange()

◆ loadFromXml()

◆ rectFromTwoPoint()

◆ saveToXml()

◆ setLinkPointNamePositionOffset()

◆ setLinkPointNameTextColor()

◆ setLinkPointNameVisible()

◆ setText()

◆ toNode()

◆ toNodeItem()

◆ toNodeLinkPoint()

◆ type()

◆ updateBoundingRect()

◆ updateFromLinkPointInfo()

◆ updatePos()

◆ updateToLinkPointInfo()

◆ willCompleteLink()
