节点对应的基类更多...

#include <DAAbstractNode.h>

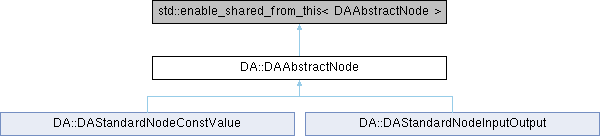

类 DA::DAAbstractNode 继承关系图:

类
class	LinkInfo
	链接信息更多...

class	PrivateData

Public 类型
enum	NodeType { NormalNode , GlobalNode }
	节点类型更多...

using	SharedPointer = std::shared_ptr< DAAbstractNode >

using	WeakPointer = std::weak_ptr< DAAbstractNode >

using	IdType = uint64_t

Public 成员函数
virtual	~DAAbstractNode ()
	节点的销毁，节点销毁过程会通知相关联的节点把自己信息解除

QString	getNodeName () const
	获取节点的名字

virtual void	setNodeName (const QString &name)
	设置节点名

QString	getNodePrototype () const
	FCAbstractNode::getNodePrototype

QString	getNodeGroup () const
	获取分组

QIcon	getIcon () const
	获取节点图标

void	setIcon (const QIcon &icon)
	设置图标

const DANodeMetaData &	metaData () const
	获取节点元数据

DANodeMetaData &	metaData ()
	获取节点元数据

QString	getNodeTooltip () const
	获取节点的说明

void	setNodeTooltip (const QString &tp)
	设置节点的说明

void	setMetaData (const DANodeMetaData &metadata)
	设置元数据

SharedPointer	pointer ()
	返回自身的引用

IdType	getID () const
	获取id

void	setID (const IdType &d)
	设置id

bool	hasProperty (const QString &k) const
	判断是否存在属性

void	setProperty (const QString &k, const QVariant &v)
	设置属性

QVariant	getProperty (const QString &k, const QVariant &defaultVal=QVariant()) const
	读取属性

bool	removeProperty (const QString &k)
	移除属性

QList< QString >	getPropertyKeys () const
	获取所以得属性关键字

const QHash< QString, QVariant > &	propertys () const
	属性引用

QHash< QString, QVariant > &	propertys ()
	属性引用

virtual void	saveExternInfoToXml (QDomDocument doc, QDomElement nodeElement, const QVersionNumber &ver) const
	把信息保存到xml上

virtual void	loadExternInfoFromXml (const QDomElement *nodeElement, const QVersionNumber &ver)
	从xml加载扩展信息

virtual NodeType	nodeType () const
	节点类型默认都为NormalNode

QList< QString >	getInputKeys () const
	获取说有的输入参数

int	getInputKeysConut () const
	获取输入节点的数量

QList< QString >	getLinkedInputKeys () const
	获取所有已经链接上的输入节点

QList< QString >	getOutputKeys () const
	获取所有的输出参数

int	getOutputKeysConut () const
	获取输出节点的数量

QList< QString >	getLinkedOutputKeys () const
	获取所有已经链接上的输出的参数名

void	addInputKey (const QString &k)
	添加一个输入参数

void	addOutputKey (const QString &k)
	添加一个输出参数

virtual bool	linkTo (const QString &outKey, SharedPointer inNode, const QString &inKey)
	建立连接,从out到另外一个item的in

bool	detachLink (const QString &key)
	detachToLink会对_toNode进行删除操作，因此不允许在_toNode迭代环境中调用此函数

bool	detachInputLinks (const QString &key)

bool	detachOutputLinks (const QString &key)

void	detachAll ()
	移除所有依赖，一般是节点被删除时会调用此函数

QList< SharedPointer >	getInputNodes () const
	获取所有连接了输入keys的节点 input Output ┌───┐ ┌───┐ ┌───┐ │in │━━━━━━━━━━━━━━│ * │━━━━━━━━━━━━━━━━━│out│ └───┘ └───┘ └───┘ LinkData outputkey inputkey outputNode inputNode

QList< SharedPointer >	getInputNodes (const QString inputkey) const
	获取所有连接了inputkey的节点 input Output ┌───┐ ┌───┐ ┌───┐ │in │━━━━━━━━━━━━━━│ * │━━━━━━━━━━━━━━━━━│out│ └───┘ └───┘ └───┘ LinkData outputkey inputkey outputNode inputNode

QList< SharedPointer >	getOutputNodes () const
	获取此节点输出到其他的节点 input Output ┌───┐ ┌───┐ ┌───┐ │in │━━━━━━━━━━━━━━│ * │━━━━━━━━━━━━━━━━━│out│ └───┘ └───┘ └───┘ LinkData outputkey inputkey outputNode inputNode

QList< SharedPointer >	getOutputNodes (const QString outputkey) const
	获取此节点输出到其他的节点 input Output ┌───┐ ┌───┐ ┌───┐ │in │━━━━━━━━━━━━━━│ * │━━━━━━━━━━━━━━━━━│out│ └───┘ └───┘ └───┘ LinkData outputkey inputkey outputNode inputNode

int	getInputNodesCount () const
	获取输入节点的数量

int	getOutputNodesCount () const
	获取输出节点的数量

void	setInputData (const QString &key, const QVariant &dp)
	输入参数

void	setOutputData (const QString &key, const QVariant &dp)
	设置输出的参数

void	removeInputKey (const QString &key)
	移除输入,如果有数据，数据也会移除

void	removeAllInputKeys ()
	移除所有输入节点

void	removeOutputKey (const QString &key)
	移除输出,如果有数据，数据也会移除

void	removeAllOutputKeys ()
	移除所有输出节点

QVariant	getInputData (const QString &key) const
	FCAbstractNode::inputData

QVariant	getOutputData (const QString &key) const

QList< LinkInfo >	getAllInputLinkInfo () const
	获取所有输入（入度）的信息

QList< LinkInfo >	getAllOutputLinkInfo () const
	获取输出（出度）的链接信息

DAWorkFlow *	workflow () const
	获取工作流

std::shared_ptr< DAAbstractNodeFactory >	factory () const
	获取工厂

template<typename T >
std::shared_ptr< T >	castTo ()
	转换为其他具体类型节点

virtual bool	exec ()=0

virtual DAAbstractNodeGraphicsItem *	createGraphicsItem ()=0

DAAbstractNodeGraphicsItem *	graphicsItem () const
	获取graphicsItem

静态 Public 成员函数
static IdType	generateID ()
	生成一个唯一id

Protected 成员函数
void	registItem (DAAbstractNodeGraphicsItem *it)
	记录item，此函数在DAAbstractNodeGraphicsItem构造函数中调用

void	unregistItem ()
	解除对item的记录在某些环境下，删除item就会调用此函数解除item的记录

bool	linkTo_ (const QString &outKey, SharedPointer inNode, const QString &inKey)
	DAAbstractNode::linkToNoCallback

void	registFactory (const std::shared_ptr< DAAbstractNodeFactory > &fc)
	记录工厂

友元
class	DAAbstractNodeLinkGraphicsItem

class	DAAbstractNodeGraphicsItem

class	DAAbstractNodeFactory

class	DAWorkFlow

详细描述

节点对应的基类

节点可以理解为一个函数，函数有多个输入，但只会有一个return或者多个分支的return，反映到节点中就是可以存在多个输入，但也应该有多个输出（参考流程中的菱形控制（if-else））。因此节点的输入点是0~n，节点的输出点是0~n。

此节点作为专业数据结构讲，就是图结构（实际workflow是个网结构）的节点，为了适应workflow的称呼，这里做如下约定：

in-degree入度定义为inputKey，inputCount就是入度的权
out-degree出度定义为outputKeyy，outputCount就是出度的权
每个度都可以赋予不同的值，作为数据投递
邻接（Adjacent）标示为link，linkto就建立起两个节点的邻接

需要用户实现以下2个函数

//节点对应的item显示接口，所有node都需要提供一个供前端的显示接口
virtual DAAbstractNodeGraphicsItem *createGraphicsItem();
//运行
virtual bool exec() = 0;

这个节点和有向无环图（DAG）的不一样，有向无环图是没有节点名称的说法的，这个节点是更通用的节点，当然，通过限制节点的输入输出名称，也可以实现通用的有向无环图，一个简单的workflow应该使用DAG，使用带节点名称的图结构会使得workflow过于复杂，就变成类似labview的模式

注解: 每个节点对应一个

参见: DAAbstractNodeGraphicsItem ,可以通过createGraphicsItem创建一个item

DAAbstractNode不一定会持有DAAbstractNodeGraphicsItem，但DAAbstractNodeGraphicsItem一定会有对应的node

成员枚举类型说明

◆ NodeType

enum DA::DAAbstractNode::NodeType

节点类型

枚举值
NormalNode	普通节点，默认为普通节点
GlobalNode	全局节点

成员函数说明

◆ addInputKey()

void DA::DAAbstractNode::addInputKey ( const QString & k )

添加一个输入参数

参数

k

◆ addOutputKey()

void DA::DAAbstractNode::addOutputKey ( const QString & k )

添加一个输出参数

参数

k

◆ castTo()

template<typename T >

std::shared_ptr< T > DA::DAAbstractNode::castTo ( )

inline

转换为其他具体类型节点

返回: 如果成功返回一个不为空的指针

注解: 注意此操作通过dynamic_pointer_cast实现

◆ detachAll()

void DA::DAAbstractNode::detachAll ( )

移除所有依赖，一般是节点被删除时会调用此函数

不能直接迭代_toNode过程调用detachToLink，会导致迭代器失效

清空关系这里，不能清除workflow和factory的关系，尤其不能清除factory的关系因为在redo/undo下，undo后factory会丢失

◆ detachLink()

bool DA::DAAbstractNode::detachLink ( const QString & key )

detachToLink会对_toNode进行删除操作，因此不允许在_toNode迭代环境中调用此函数

参数

outpt

返回

◆ factory()

std::shared_ptr< DAAbstractNodeFactory > DA::DAAbstractNode::factory ( ) const

获取工厂

返回

◆ generateID()

DAAbstractNode::IdType DA::DAAbstractNode::generateID ( )

static

生成一个唯一id

返回

◆ getAllInputLinkInfo()

QList< DAAbstractNode::LinkInfo > DA::DAAbstractNode::getAllInputLinkInfo ( ) const

获取所有输入（入度）的信息

返回

◆ getAllOutputLinkInfo()

QList< DAAbstractNode::LinkInfo > DA::DAAbstractNode::getAllOutputLinkInfo ( ) const

获取输出（出度）的链接信息

返回

◆ getIcon()

QIcon DA::DAAbstractNode::getIcon ( ) const

获取节点图标

返回: 图标

◆ getID()

DAAbstractNode::IdType DA::DAAbstractNode::getID ( ) const

获取id

参见: setID generateID

返回

◆ getInputData()

QVariant DA::DAAbstractNode::getInputData ( const QString & key ) const

FCAbstractNode::inputData

参数

key

返回

◆ getInputKeys()

QList< QString > DA::DAAbstractNode::getInputKeys ( ) const

获取说有的输入参数

返回

◆ getInputKeysConut()

int DA::DAAbstractNode::getInputKeysConut ( ) const

获取输入节点的数量

返回

◆ getInputNodes() [1/2]

QList< DAAbstractNode::SharedPointer > DA::DAAbstractNode::getInputNodes ( ) const

获取所有连接了输入keys的节点 input Output ┌───┐ ┌───┐ ┌───┐ │in │━━━━━━━━━━━━━━│ * │━━━━━━━━━━━━━━━━━│out│ └───┘ └───┘ └───┘ LinkData outputkey inputkey outputNode inputNode

返回: 返回连接了node的input keys的节点

◆ getInputNodes() [2/2]

QList< DAAbstractNode::SharedPointer > DA::DAAbstractNode::getInputNodes ( const QString inputkey ) const

获取所有连接了inputkey的节点 input Output ┌───┐ ┌───┐ ┌───┐ │in │━━━━━━━━━━━━━━│ * │━━━━━━━━━━━━━━━━━│out│ └───┘ └───┘ └───┘ LinkData outputkey inputkey outputNode inputNode

返回: 返回连接了node的inputkey的节点

◆ getInputNodesCount()

int DA::DAAbstractNode::getInputNodesCount ( ) const

获取输入节点的数量

返回

◆ getLinkedInputKeys()

QList< QString > DA::DAAbstractNode::getLinkedInputKeys ( ) const

获取所有已经链接上的输入节点

返回: 结果已经去重

◆ getLinkedOutputKeys()

QList< QString > DA::DAAbstractNode::getLinkedOutputKeys ( ) const

获取所有已经链接上的输出的参数名

返回: 结果已经去重

◆ getNodeGroup()

QString DA::DAAbstractNode::getNodeGroup ( ) const

获取分组

返回

◆ getNodeName()

QString DA::DAAbstractNode::getNodeName ( ) const

获取节点的名字

返回

◆ getNodePrototype()

QString DA::DAAbstractNode::getNodePrototype ( ) const

FCAbstractNode::getNodePrototype

返回

◆ getNodeTooltip()

QString DA::DAAbstractNode::getNodeTooltip ( ) const

获取节点的说明

返回: 返回说明字符串

参见: setNodeTooltip

◆ getOutputKeys()

QList< QString > DA::DAAbstractNode::getOutputKeys ( ) const

获取所有的输出参数

返回

◆ getOutputKeysConut()

int DA::DAAbstractNode::getOutputKeysConut ( ) const

获取输出节点的数量

返回

◆ getOutputNodes() [1/2]

QList< DAAbstractNode::SharedPointer > DA::DAAbstractNode::getOutputNodes ( ) const

获取此节点输出到其他的节点 input Output ┌───┐ ┌───┐ ┌───┐ │in │━━━━━━━━━━━━━━│ * │━━━━━━━━━━━━━━━━━│out│ └───┘ └───┘ └───┘ LinkData outputkey inputkey outputNode inputNode

返回

◆ getOutputNodes() [2/2]

QList< DAAbstractNode::SharedPointer > DA::DAAbstractNode::getOutputNodes ( const QString outputkey ) const

获取此节点输出到其他的节点 input Output ┌───┐ ┌───┐ ┌───┐ │in │━━━━━━━━━━━━━━│ * │━━━━━━━━━━━━━━━━━│out│ └───┘ └───┘ └───┘ LinkData outputkey inputkey outputNode inputNode

返回

◆ getOutputNodesCount()

int DA::DAAbstractNode::getOutputNodesCount ( ) const

获取输出节点的数量

返回

◆ getProperty()

QVariant DA::DAAbstractNode::getProperty	(	const QString &	k,
		const QVariant &	defaultVal = `QVariant()`
	)		const

读取属性

注解: 如果节点有一些额外属性，通过此函数保存才能存入文件系统中

参数

k
defaultVal

返回

◆ getPropertyKeys()

QList< QString > DA::DAAbstractNode::getPropertyKeys ( ) const

获取所以得属性关键字

返回

◆ graphicsItem()

DA::DAAbstractNodeGraphicsItem * DA::DAAbstractNode::graphicsItem ( ) const

获取graphicsItem

返回

◆ hasProperty()

bool DA::DAAbstractNode::hasProperty ( const QString & k ) const

判断是否存在属性

参数

k

返回

◆ linkTo()

bool DA::DAAbstractNode::linkTo	(	const QString &	outKey,
		DAAbstractNode::SharedPointer	inNode,
		const QString &	inKey
	)

virtual

建立连接,从out到另外一个item的in

建立连接,如果基础的对象需要校验，可继承此函数

注意，继承的方法中一定要调用父类方法DAAbstractNode::linkTo，否则信息会异常

参数

outpt	输出点
toItem	输入的item
topt	输入点

返回: 成功返回true

◆ linkTo_()

bool DA::DAAbstractNode::linkTo_	(	const QString &	outKey,
		DAAbstractNode::SharedPointer	inNode,
		const QString &	inKey
	)

protected

DAAbstractNode::linkToNoCallback

参数

outKey
inNode
inKey

返回

◆ loadExternInfoFromXml()

void DA::DAAbstractNode::loadExternInfoFromXml	(	const QDomElement *	nodeElement,
		const QVersionNumber &	ver
	)

virtual

从xml加载扩展信息

DAAbstractNode的此函数不会实现任何功能，继承的node要加载一些参数可以通过继承此函数实现

参数

parentElement

◆ metaData() [1/2]

DANodeMetaData & DA::DAAbstractNode::metaData ( )

获取节点元数据

返回

◆ metaData() [2/2]

const DANodeMetaData & DA::DAAbstractNode::metaData ( ) const

获取节点元数据

返回

◆ nodeType()

DAAbstractNode::NodeType DA::DAAbstractNode::nodeType ( ) const

virtual

节点类型默认都为NormalNode

返回

◆ pointer()

DAAbstractNode::SharedPointer DA::DAAbstractNode::pointer ( )

返回自身的引用

返回

◆ propertys() [1/2]

QHash< QString, QVariant > & DA::DAAbstractNode::propertys ( )

属性引用

返回

◆ propertys() [2/2]

const QHash< QString, QVariant > & DA::DAAbstractNode::propertys ( ) const

属性引用

返回

◆ registFactory()

void DA::DAAbstractNode::registFactory ( const std::shared_ptr< DAAbstractNodeFactory > & fc )

protected

记录工厂

参数

fc

◆ registItem()

void DA::DAAbstractNode::registItem ( DAAbstractNodeGraphicsItem * it )

protected

记录item，此函数在DAAbstractNodeGraphicsItem构造函数中调用

参数

it

注解: 在createGraphicsItem时，构造DAAbstractNodeGraphicsItem就会在 DAAbstractNodeGraphicsItem的构造函数中调用此函数记录DAAbstractNodeGraphicsItem

◆ removeInputKey()

void DA::DAAbstractNode::removeInputKey ( const QString & key )

移除输入,如果有数据，数据也会移除

参数

key

◆ removeOutputKey()

void DA::DAAbstractNode::removeOutputKey ( const QString & key )

移除输出,如果有数据，数据也会移除

参数

key

◆ removeProperty()

bool DA::DAAbstractNode::removeProperty ( const QString & k )

移除属性

参数

k

◆ saveExternInfoToXml()

void DA::DAAbstractNode::saveExternInfoToXml	(	QDomDocument *	doc,
		QDomElement *	nodeElement,
		const QVersionNumber &	ver
	)		const

virtual

把信息保存到xml上

DAAbstractNode的此函数不会实现任何功能，继承的node要保存一些参数可以通过继承此函数实现

参数

doc
parentElement

◆ setIcon()

void DA::DAAbstractNode::setIcon ( const QIcon & icon )

设置图标

参数

icon 设置的图标

◆ setID()

void DA::DAAbstractNode::setID ( const IdType & d )

设置id

参见: getID generateID

参数

d

◆ setInputData()

void DA::DAAbstractNode::setInputData	(	const QString &	key,
		const QVariant &	dp
	)

输入参数

参数

inputName
dp	数据会发生拷贝操作，不会影响原来数据包

◆ setMetaData()

void DA::DAAbstractNode::setMetaData ( const DANodeMetaData & metadata )

设置元数据

参数

metadata

◆ setNodeName()

void DA::DAAbstractNode::setNodeName ( const QString & name )

virtual

设置节点名

参数

name

注解: 此函数会导致关联的DAWorkFlow发射nodeNameChanged信号

参见: DAWorkFlow::nodeNameChanged

注解: 此函数为虚函数，在一些场合需要对名字进行校验的特殊节点可继承此函数来进行校验，但记得调用DAAbstractNode::setNodeName使之生效

◆ setNodeTooltip()

void DA::DAAbstractNode::setNodeTooltip ( const QString & tp )

设置节点的说明

参数

tp 说明文本

参见: getNodeTooltip

◆ setOutputData()

void DA::DAAbstractNode::setOutputData	(	const QString &	key,
		const QVariant &	dp
	)

设置输出的参数

参数

key
dp

◆ setProperty()

void DA::DAAbstractNode::setProperty	(	const QString &	k,
		const QVariant &	v
	)

设置属性

注解: 如果节点有一些额外属性，通过此函数保存才能存入文件系统中

参数

k	属性键值
v	属性值

◆ workflow()

DAWorkFlow * DA::DAAbstractNode::workflow ( ) const

获取工作流

返回

该类的文档由以下文件生成:

/home/runner/work/data-workbench/data-workbench/src/DAWorkFlow/DAAbstractNode.h
/home/runner/work/data-workbench/data-workbench/src/DAWorkFlow/DAAbstractNode.cpp

类

Public 类型

Public 成员函数

静态 Public 成员函数

Protected 成员函数

友元

详细描述

成员枚举类型说明

◆ NodeType

成员函数说明

◆ addInputKey()

◆ addOutputKey()

◆ castTo()

◆ detachAll()

◆ detachLink()

◆ factory()

◆ generateID()

◆ getAllInputLinkInfo()

◆ getAllOutputLinkInfo()

◆ getIcon()

◆ getID()

◆ getInputData()

◆ getInputKeys()

◆ getInputKeysConut()

◆ getInputNodes() [1/2]

◆ getInputNodes() [2/2]

◆ getInputNodesCount()

◆ getLinkedInputKeys()

◆ getLinkedOutputKeys()

◆ getNodeGroup()

◆ getNodeName()

◆ getNodePrototype()

◆ getNodeTooltip()

◆ getOutputKeys()

◆ getOutputKeysConut()

◆ getOutputNodes() [1/2]

◆ getOutputNodes() [2/2]

◆ getOutputNodesCount()

◆ getProperty()

◆ getPropertyKeys()

◆ graphicsItem()

◆ hasProperty()

◆ linkTo()

◆ linkTo_()

◆ loadExternInfoFromXml()

◆ metaData() [1/2]

◆ metaData() [2/2]

◆ nodeType()

◆ pointer()

◆ propertys() [1/2]

◆ propertys() [2/2]

◆ registFactory()

◆ registItem()

◆ removeInputKey()

◆ removeOutputKey()

◆ removeProperty()

◆ saveExternInfoToXml()

◆ setIcon()

◆ setID()

◆ setInputData()

◆ setMetaData()

◆ setNodeName()

◆ setNodeTooltip()

◆ setOutputData()

◆ setProperty()

◆ workflow()
