工作流说明

一个普通的工作流如下所示

普通的工作流是一个有向图，出度和入度没有名字属性，只有数量属性（如上图节点4有2个入度），这种工作流非常适合处理事务，尤其适合进行一些网络业务的处理，许多大规模事件处理框架都是基于此类工作流

但针对一些相对复杂的情景，工作流中的节点要具体化，节点不仅仅代表一个事务，而是一个带有参数的函数，那么节点的入度和出度就需要有名字属性，如下图所示

而本程序的workflow就是这种出入度带有名字属性的工作流

工作流模块DAWorkFlow

工作流主要的类有3个，为DAWorkFlow、DAAbstractNodeFactory和DAAbstractNode，DAWorkFlow负责整个工作流图的组织，DAAbstractNode为每个工作流的节点，节点的生成通过DAAbstractNodeFactory

另外还有DAWorkFlowExecuter负责工作流的执行，这几个类的UML图如下图所示：

插件库提供了DAAbstractNodePlugin插件，负责管理工作流的节点

节点元数据DANodeMetaData

工作流的每个节点都有一个唯一的元数据，DAAbstractNodeFactory通过元数据生产出对应的节点

节点元数据描述了节点的固定信息，如节点名称、节点图标、节点描述等，最核心的是节点原型(Node Prototype),通过此信息区分每个不同的节点，因此，自定义节点需要提供一个不会和其他节点重复的原型(Node Prototype)信息

节点

节点DAAbstractNode包含了如下信息：

• 元数据DANodeMetaData
• 入度（入口）和出度（出口）信息（名称，数量）
• 入度出度对应的数据
• 入度节点和出度节点
• 一个唯一id

通过上述信息基本可描述一个有向图结构，而DAWorkFlow就是用于管理和生成这个有向图

生成节点

每个节点对应一个DAAbstractNode类，每个节点内部保留着它的MetaData,而节点的创建是通过DAAbstractNodeFactory来实现的，DAWorkFlow负责节点的管理

生成一个节点的方式可以通过DAWorkFlow生成也可以通过DANodeGraphicsScene生成:

• DAWorkFlow::createNode
• DANodeGraphicsScene::createNode
• DANodeGraphicsScene::createNode_

DAWorkFlow只会生成节点，DANodeGraphicsScene可以把节点和和图元一起生成，同时DANodeGraphicsScene还提供了createNode和createNode_函数，在data-work-flow中，所有带xxx_函数一般是表示可支持redo/undo的函数

通过上面的函数，只要传入DANodeMetaData即可生成对应的节点

节点生成过程实际是调用了工作流中的节点工厂，其生成过程如下：

连接点

你可以把节点理解为一个函数，输入节点是函数的输入参数，输出节点是函数的返回参数

在工作流中，节点的链接点是一个名字，DAAbstractNode::getInputKeys用来获取输入的连接点，DAAbstractNode::getOutputKeys用来获取输出的连接点

连接点携带的参数统一通过QVariant携带，你可以通过DAAbstractNode::getInputData和DAAbstractNode::getOutputData获取输入或输出连接点的数据

连接点是可以动态添加和删除的，通过DAAbstractNode::addInputKey/DAAbstractNode::addOutputKey可以对连接点进行添加，通过DAAbstractNode::removeInputKey/DAAbstractNode::removeOutputKey可以对连接点进行删除

工作流渲染

工作流的渲染绘制通过DANodeGraphicsScene配合DAAbstractNodeGraphicsItem完成，DAWorkFlow的渲染依赖DAGraphicsView库，DAGraphicsView库提供了可缩放图元及redo/undo的集成

工作流渲染相关的关键类如下：

• DANodeGraphicsScene：负责场景的管理
• DAAbstractNodeGraphicsItem：每个节点在场景的渲染
• DAAbstractNodeLinkGraphicsItem：节点之间连接线的渲染
• DANodeLinkPoint：节点连接点的渲染

场景和工作流的关系

工作流场景包含工作流，场景设置了工作流后，可执行工作流的操作，这时场景相当于工作流的wrapper，但场景具有对工作流的渲染功能，如果类比为MVC架构，工作流相当于是Model，场景这是Control和view层

DANodeGraphicsScene必须设置工作流后才能正常工作：DANodeGraphicsScene::setWorkFlow

节点的显示

节点DAAbstractNode类提供纯虚函数createGraphicsItem接口，用于生图元：

//节点对应的item显示接口，所有node都需要提供一个供前端的显示接口
virtual DAAbstractNodeGraphicsItem* createGraphicsItem() = 0;

通过此函数返回一个DAAbstractNodeGraphicsItem对象，DAAbstractNodeGraphicsItem对象负责节点在画布（DANodeGraphicsScene）上的显示

DAAbstractNodeGraphicsItem内部维护了DAAbstractNode的weak point,通过DAAbstractNodeGraphicsItem::node函数可以获取节点的指针实例，如果节点已经删除，将获取空的节点指针

节点渲染第一步是调用DAAbstractNode::createGraphicsItem生成DAAbstractNodeGraphicsItem，并把它添加到场景中

场景中的操作会反应到工作流和ui中，因此，在GUI层面，直接操作场景可实现工作流的读写也可以同步实现渲染

DANodeGraphicsScene提供了DANodeGraphicsScene::createNode函数可以创建节点，此函数会先调用DAWorkFlow::createNode，然后通过创建的node，调用DAAbstractNode::createGraphicsItem接口，获取节点对应的item，并把生成的item返回，此时就完成了节点的生成和渲染

节点在场景中包含了位置坐标，渲染方式，但实际上，对于一个有向图来说，节点是不存在这些信息，一个工作流图仅仅包含关系属性

节点连接点的绘制

连接点由DANodeLinkPoint来描述，主要包含4个信息：

class DAWORKFLOW_API DANodeLinkPoint
{
public:
    QPointF position;     ///< 连接点相对DAAbstractNodeGraphicsItem的位置
    QString name;         ///< 连接点名字
    Way way;              ///< 连接点的属性，是输入还是输出
    Direction direction;  ///< 连接点引线的伸出方向（用于绘制连线的时候指定方向）
    ......

DAAbstractNodeGraphicsItem的generateLinkPoint函数负责生成DANodeLinkPoint，此函数是虚函数，用户可以自定义改变连接点的信息，DAAbstractNodeGraphicsItem在构造时会调用resetLinkPoint函数，resetLinkPoint函数内部会调用generateLinkPoint生成连接点信息

正常连接点信息生成完成就不会发生变化，但如果节点图元缩放时，需要更新连接点的位置信息，需要通过DAAbstractNodeGraphicsItem::updateLinkPointPos函数进行位置信息的更新，此函数会遍历每个连接点，并调用DAAbstractNodeGraphicsItem::changeLinkPointPos函数，对每个连接点进行重新设置

//更新连接点，传入已有的连接点和总体尺寸，通过此函数的重写可以改变连接点的位置，如果想改变连接点的绘制应该通过setLinkPointDrawDelegate实现
virtual void changeLinkPointPos(QList< DANodeLinkPoint >& lps, const QRectF& bodyRect) const;

DAAbstractNodeGraphicsItem::changeLinkPointPos是虚函数，用户如果有自己设置连接点位置的方式可以重载此函数

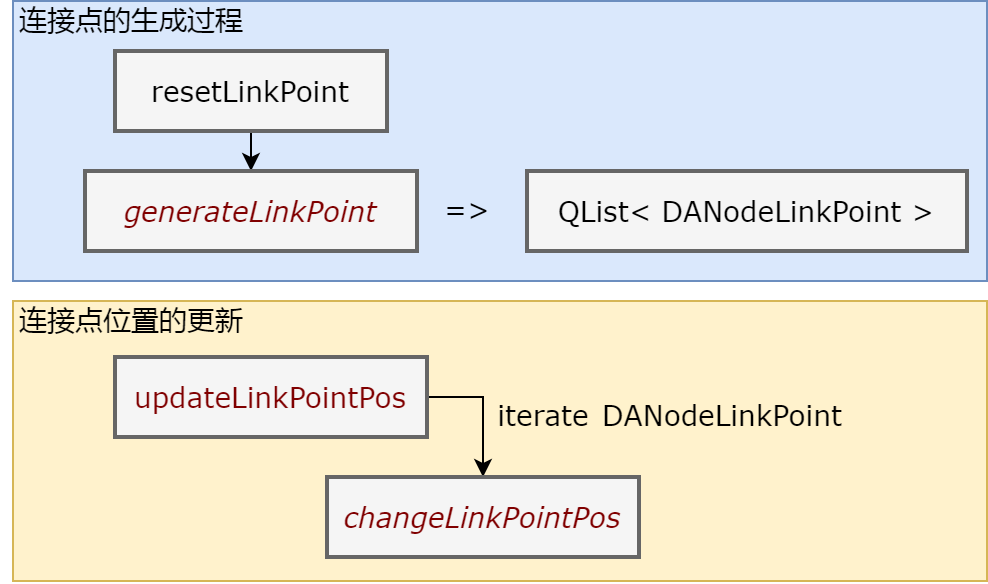

连接点的生成到更新的相关函数关系如下：

DAAbstractNodeGraphicsItem已经继承了节点连接点的绘制，如果要绘制自己的连接点，可注入DANodeLinkPointDrawDelegate

节点连接点的绘制主要通过DAAbstractNodeGraphicsItem的成员函数paintLinkPoints实现：

void paintLinkPoints(QPainter* painter, const QStyleOptionGraphicsItem* option, QWidget* widget);

注意，paintLinkPoints函数并非虚函数，因此，若想更改连接点的绘制，可通过setLinkPointDrawDelegate来设置绘制代理实行连接点的自定义绘制

void setLinkPointDrawDelegate(DANodeLinkPointDrawDelegate* delegate);

DAWorkFlow库已经提供了DAStandardNode***GraphicsItem相关的图元，用户无需关注过多的连接点重绘即可快速实现自己的图元绘制

连接线的绘制

连接线实际上也是一个图元，由DAAbstractNodeLinkGraphicsItem负责绘制，实际上用户并不需要关心连接线是如何绘制的

连接线提供了几种绘制方案，通过DAAbstractNodeLinkGraphicsItem::LinkLineStyle枚举：

/**
* @brief 连接点的样式
*/
enum LinkLineStyle
{
    LinkLineBezier,    ///< 贝塞尔曲线连接
    LinkLineStraight,  ///< 直线连接
    LinkLineKnuckle    ///< 肘形连接（直角）
};

通过void setLinkLineStyle(LinkLineStyle s)函数即可实现连接线绘制的改变

节点连接过程

连接线连接过程主要由DANodeGraphicsScene触发和管理，DANodeGraphicsScene的mousePressEvent对每次鼠标的点击会进行如下判断:

• 判断是否点击到了节点
• 判断当前的StartLink状态，如果是非开始连接状态调用DAAbstractNodeGraphicsItem::prepareLinkInput回调，如果是开始连接状态，掉用DAAbstractNodeGraphicsItem::prepareLinkOutput回调
• 判断是否点击到连接点
• 如果点击到连接点，发射DANodeGraphicsScene::nodeItemLinkPointSelected信号

其流程图如下

DANodeGraphicsScene内部绑定了nodeItemLinkPointSelected信号的槽函数，具体连接线的建立在此槽函数中实现，具体流程如下图所示，这里不再描述

prepareLinkInput和prepareLinkOutput的回调针对大部分情况是不需要实现的，这两个回调主要是针对一些不确定连接点的情况，连接点不是固定的，只有点击节点时才能判断是否应该存在连接点，这时候就可以重载这两个回调函数来动态生成连接点

工作流执行

工作流通过DAWorkFlowExecuter执行，每次执行都会生成一个DAWorkFlowExecuter并把它转移到线程中执行,DAWorkFlowExecuter继承于QObject,这里线程调用使用QObject的moveToThread方法，把DAWorkFlowExecuter转移到线程中执行

/**
 * @brief 创建执行器
 */
void DAWorkFlowPrivate::createExecuter()
{
    if (_executerThread) {
        _executerThread->quit();  // quit会触发finished，从而进行内存清除
    }
    _executerThread = new QThread();
    _executer       = new DA::DAWorkFlowExecuter();
    //设置开始节点
    _executer->setStartNode(_startNode.lock());
    _executer->setWorkFlow(q_ptr);
    _executer->moveToThread(_executerThread);
    QObject::connect(_executerThread, &QThread::finished, _executer, &QObject::deleteLater);
    QObject::connect(_executerThread, &QThread::finished, _executerThread, &QObject::deleteLater);
    //
    QObject::connect(q_ptr, &DAWorkFlow::startExecute, _executer, &DA::DAWorkFlowExecuter::startExecute);
    QObject::connect(_executer, &DA::DAWorkFlowExecuter::nodeExecuteFinished, q_ptr, &DAWorkFlow::nodeExecuteFinished);
    QObject::connect(_executer, &DA::DAWorkFlowExecuter::finished, q_ptr, &DAWorkFlow::onExecuteFinished);
    _executerThread->start();
}

在工作流执行和结束前，可以注册执行和结束的回调函数

//DAWorkFlow
public:
    using CallbackPrepareStartExecute = std::function< bool(DAWorkFlowExecuter*) >;
    using CallbackPrepareEndExecute   = std::function< bool(DAWorkFlowExecuter*) >;
    //注册开始执行的回调
    void registStartWorkflowCallback(CallbackPrepareStartExecute fn);
    //注册开始结束的回调
    void registEndWorkflowCallback(CallbackPrepareEndExecute fn);

这两个回调函数都会在线程中执行，因此务必注意，注册的回调函数不要进行界面的操作，否则会导致程序崩溃

工作流在执行的时候会涉及到3个信号：

//DAWorkFlow
/**
* @brief 开始执行，exec函数调用后会触发此信号
*/
void startExecute();

/**
* @brief 执行到某个节点发射的信号
* @param n
*/
void nodeExecuteFinished(DAAbstractNode::SharedPointer n, bool state);

/**
* @brief 工作流执行完毕信号
* @param success 成功全部执行完成为true
*/
void finished(bool success);

finished信号可以判断工作流是否执行成功
